80 81
Rev. 04.04.2022 Rev. 04.04.2022

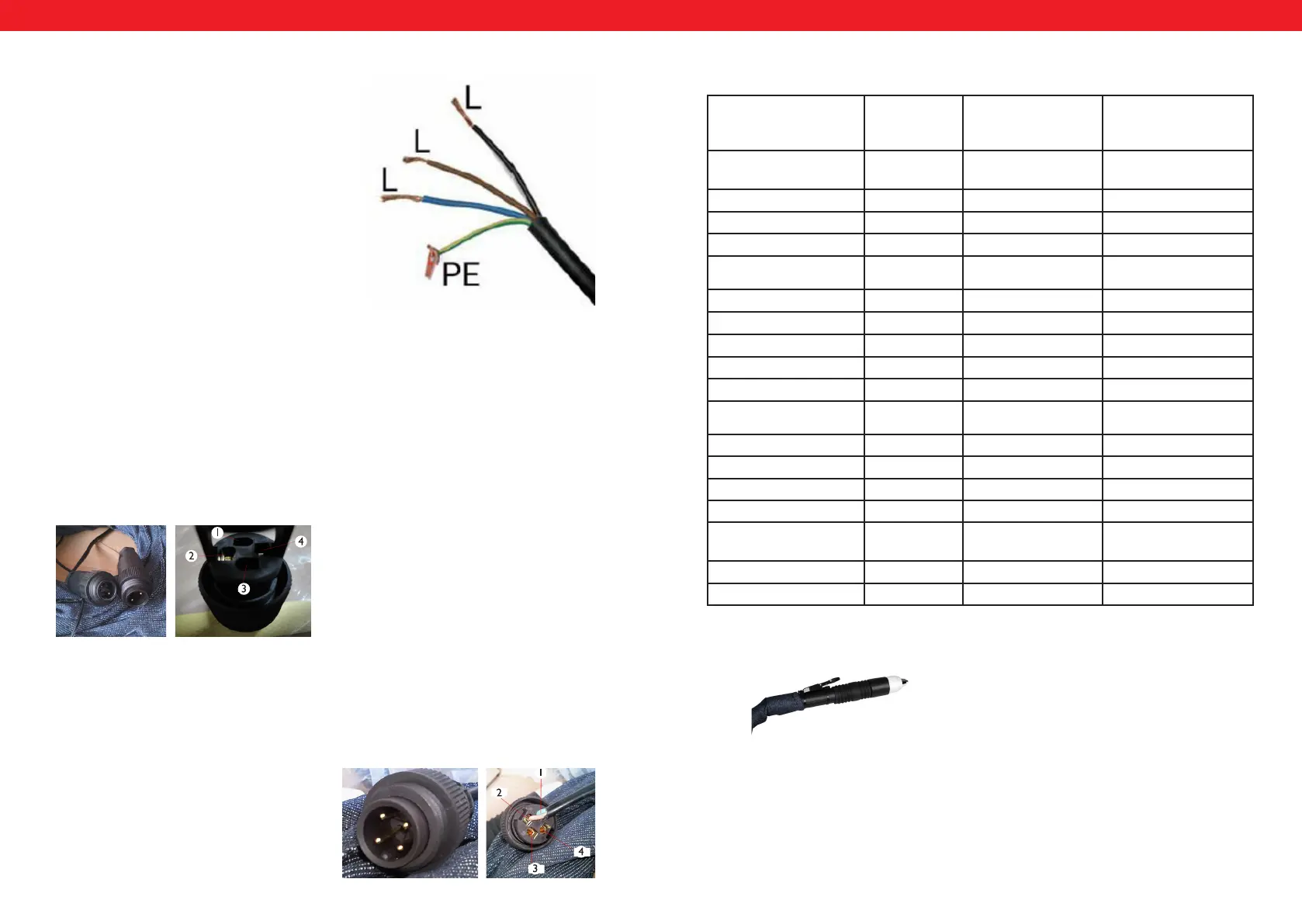

S-Plasma 85H + 125H / 85CNC + 125CNC connection.
Power supply.
The yellow-green wire is used as a PE protec-
tive wire connector. The three phases (black,
brown and blue) can be freely connected to L1,
L2 and L3 (please have it done only by a quali-
ed electrician).
Warning!!!
Welding devices equipped with 3-phases connection cable can be connected only by
qualied electrician!
DE
S-PLASMA 125CNC | Plasma Cutter CNC
DE
Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei
Stöpsel in dem Stecker verbunden werden.
Stöpsel 4: Positiver Pol
Stöpsel 2: Negativer Pol
S-PLASMA 85CNC | Plasma Cutter CNC
DE
Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei
Stöpsel in dem Stecker verbunden werden: Pin 3 und Pin 4. Die CNC-Funktion
funktioniert unter der Voraussetzung, dass die CNC-Maschine eingeschaltet ist.
Andererseits, für den Fall dass die CNC-Maschine ausgeschaltet ist, funktioniert
nur ein manuelles Schneiden.
Pin 3: Positiver Pol
Pin 4: Negativer Pol
CNC ANSCHLUSS CNC CONNECTION PODŁĄCZENIE CNC
EN
In order to connect the plasma cutter to the CNC machine, the two pins in the
plug should be connected:
Pin 4: positive pole
Pin 2: negative pole
PL
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we
wtyczce:
Pin 4: biegun dodatni
Pin 2: biegun ujemny
EN
In order to connect the plasma cutter to the CNC machine, the two pins in the
plug should be connected: pin 3 and pin 4. CNC function will work under con-
dition that CNC machine is on, otherwise, when CNC machine is off – manual
cutting works. Pin 1 and pin 2 (with wiring connected already) are for manual
cutting.
Pin 3: positive pole
Pin 4: negative pole
PL
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we
wtyczce: pin 3 oraz pin 4. CNC będzie działać w przypadku gdy maszyna CNC
będzie włączona, w przeciwnym przypadku będzie działało tylko cięcie ręczne.
Pin 1 oraz 2 są podłączone fabrycznie i jest to podłączenie tylko i wyłącznie do
cięcia ręcznego:
Pin 3: biegun dodatni
Pin 4: biegun ujemny
S-PLASMA 125CNC | Plasma Cutter CNC
DE
Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei
Stöpsel in dem Stecker verbunden werden.
Stöpsel 4: Positiver Pol
Stöpsel 2: Negativer Pol
S-PLASMA 85CNC | Plasma Cutter CNC
DE
Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei
Stöpsel in dem Stecker verbunden werden: Pin 3 und Pin 4. Die CNC-Funktion
funktioniert unter der Voraussetzung, dass die CNC-Maschine eingeschaltet ist.
Andererseits, für den Fall dass die CNC-Maschine ausgeschaltet ist, funktioniert
nur ein manuelles Schneiden.
Pin 3: Positiver Pol
Pin 4: Negativer Pol
CNC ANSCHLUSS CNC CONNECTION PODŁĄCZENIE CNC
EN
In order to connect the plasma cutter to the CNC machine, the two pins in the
plug should be connected:
Pin 4: positive pole
Pin 2: negative pole
PL
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we
wtyczce:
Pin 4: biegun dodatni
Pin 2: biegun ujemny
EN
In order to connect the plasma cutter to the CNC machine, the two pins in the
plug should be connected: pin 3 and pin 4. CNC function will work under con-
dition that CNC machine is on, otherwise, when CNC machine is off – manual
cutting works. Pin 1 and pin 2 (with wiring connected already) are for manual
cutting.
Pin 3: positive pole
Pin 4: negative pole
PL
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we
wtyczce: pin 3 oraz pin 4. CNC będzie działać w przypadku gdy maszyna CNC
będzie włączona, w przeciwnym przypadku będzie działało tylko cięcie ręczne.
Pin 1 oraz 2 są podłączone fabrycznie i jest to podłączenie tylko i wyłącznie do
cięcia ręcznego:
Pin 3: biegun dodatni
Pin 4: biegun ujemny
In order to connect the plasma cutter to the CNC machine, the two pins in the plug
should be connected:
Pin 4: positive pole
Pin 2: negative pole
In order to connect the plasma cutter to the CNC machine, the two pins in the plug
should be connected: pin 3 and pin 4. CNC function will work under condition that
CNC machine is on, otherwise, when CNC machine is off – manual cutting works. Pin
1 and pin 2 (with wiring connected already) are for manual cutting.
Pin 3: positive pole
Pin 4: negative pole
CNC CONNECTION: S-PLASMA 125CNC
CNC CONNECTION: S-PLASMA 85CNC
EN
Detailed technical parameters:
S-Plasma
55H
S-Plasma 85H
und
S-Plasma 85CNC*
S-Plasma 125H
und
S-Plasma 125CNC*
Input voltage 230V
1-phase
400V
3-phases
400V
3-phases
Frequency 50Hz 50Hz 50Hz
Input current 16A 19 A 20 A
No load voltage 230 V 280 V 300 V
Degree of protection of
the housing
IP20S
IP20S IP21S
Insulation class F
F F
Surge protection Yes
Yes Yes
Cooling Fan
Fan Fan
Magnetic valve Yes
Yes Yes
Duty cycle ED at max. A
60%
60% 60%
Value of Current for
Duty Cycle 100%
42,6 65,8 96,8
Cutting current 10-55 A 20-85 A 10-125 A
Arc ignition Contact Non-contact Non-contact
Cutting thickness 17 mm 27 mm 34 mm
Cutting width 1 mm 1,2 mm 1,4 mm
Compressor connection 4,5 bar,30-100
1/min.
5,5 bar,
175 l/min.
7 bar
250 l/min
Net weight 9.4 kg 19,5 lg 30 kg
Dimensions L/W/H (mm) 530/380/380 660/370/450 660/370/450
DE
NOTICE: S-Plasma 85CNC and S-Plasma 125CNC are equipped with additional CNC
connection socket. These two plasma cutters are also equipped with straight plasma
torch:
EN
