58 59
Rev. 04.04.2022 Rev. 04.04.2022

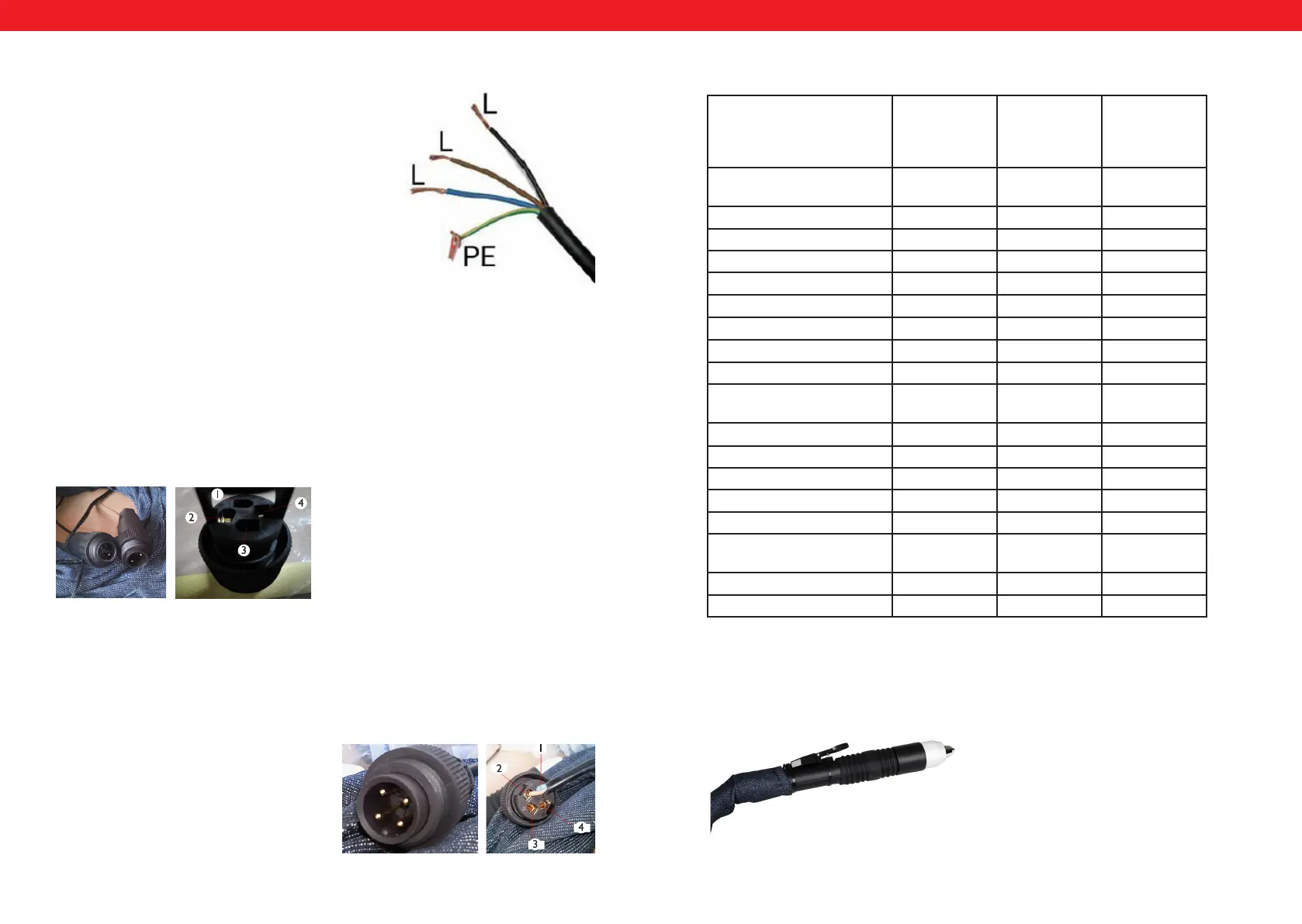

Podłączenie S-Plasma 85H + 125H / 85CNC + 125CNC
Podłączenie do sieci
Żółto-zielona żyła jest przewidziana do
podłączenia przewodu ochronnego PE. Trzy
fazy (czarna, brązowa i niebieska) mogą być
w sposób dowolny podłączane do L1, L2 oraz
L3. Prace te może przeprowadzać tylko wykwa-
likowany elektryk.
Uwaga!!!
Urządzenia spawalnicze z przyłączem elektroenergetycznym mogą być podłączane
tylko przez wykwalikowanego elektryka!
PL
S-PLASMA 125CNC | Plasma Cutter CNC
DE
Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei
Stöpsel in dem Stecker verbunden werden.
Stöpsel 4: Positiver Pol
Stöpsel 2: Negativer Pol
S-PLASMA 85CNC | Plasma Cutter CNC
DE
Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei
Stöpsel in dem Stecker verbunden werden: Pin 3 und Pin 4. Die CNC-Funktion
funktioniert unter der Voraussetzung, dass die CNC-Maschine eingeschaltet ist.
Andererseits, für den Fall dass die CNC-Maschine ausgeschaltet ist, funktioniert
nur ein manuelles Schneiden.
Pin 3: Positiver Pol
Pin 4: Negativer Pol
CNC ANSCHLUSS CNC CONNECTION PODŁĄCZENIE CNC
EN
In order to connect the plasma cutter to the CNC machine, the two pins in the
plug should be connected:
Pin 4: positive pole
Pin 2: negative pole
PL
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we
wtyczce:
Pin 4: biegun dodatni
Pin 2: biegun ujemny
EN
In order to connect the plasma cutter to the CNC machine, the two pins in the
plug should be connected: pin 3 and pin 4. CNC function will work under con-
dition that CNC machine is on, otherwise, when CNC machine is off – manual
cutting works. Pin 1 and pin 2 (with wiring connected already) are for manual
cutting.
Pin 3: positive pole
Pin 4: negative pole
PL
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we
wtyczce: pin 3 oraz pin 4. CNC będzie działać w przypadku gdy maszyna CNC
będzie włączona, w przeciwnym przypadku będzie działało tylko cięcie ręczne.
Pin 1 oraz 2 są podłączone fabrycznie i jest to podłączenie tylko i wyłącznie do
cięcia ręcznego:
Pin 3: biegun dodatni
Pin 4: biegun ujemny
S-PLASMA 125CNC | Plasma Cutter CNC
DE
Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei
Stöpsel in dem Stecker verbunden werden.
Stöpsel 4: Positiver Pol
Stöpsel 2: Negativer Pol
S-PLASMA 85CNC | Plasma Cutter CNC
DE
Um den Plasmaschneider an die CNC-Maschine anzuschließen, müssen die zwei
Stöpsel in dem Stecker verbunden werden: Pin 3 und Pin 4. Die CNC-Funktion
funktioniert unter der Voraussetzung, dass die CNC-Maschine eingeschaltet ist.
Andererseits, für den Fall dass die CNC-Maschine ausgeschaltet ist, funktioniert
nur ein manuelles Schneiden.
Pin 3: Positiver Pol
Pin 4: Negativer Pol
CNC ANSCHLUSS CNC CONNECTION PODŁĄCZENIE CNC
EN
In order to connect the plasma cutter to the CNC machine, the two pins in the
plug should be connected:
Pin 4: positive pole
Pin 2: negative pole
PL
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we
wtyczce:
Pin 4: biegun dodatni
Pin 2: biegun ujemny
EN
In order to connect the plasma cutter to the CNC machine, the two pins in the
plug should be connected: pin 3 and pin 4. CNC function will work under con-
dition that CNC machine is on, otherwise, when CNC machine is off – manual
cutting works. Pin 1 and pin 2 (with wiring connected already) are for manual
cutting.
Pin 3: positive pole
Pin 4: negative pole
PL
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we
wtyczce: pin 3 oraz pin 4. CNC będzie działać w przypadku gdy maszyna CNC
będzie włączona, w przeciwnym przypadku będzie działało tylko cięcie ręczne.
Pin 1 oraz 2 są podłączone fabrycznie i jest to podłączenie tylko i wyłącznie do
cięcia ręcznego:
Pin 3: biegun dodatni
Pin 4: biegun ujemny
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we wtyczce:
Pin 4: biegun dodatni
Pin 2: biegun ujemny
Aby podłączyć przecinarkę do maszyny CNC należy podłączyć dwa piny we wty-
czce: pin 3 oraz pin 4. CNC będzie działać w przypadku gdy maszyna CNC będzie
włączona, w przeciwnym przypadku będzie działało tylko cięcie ręczne. Pin 1 oraz 2 są
podłączone fabrycznie i jest to podłączenie tylko i wyłącznie do cięcia ręcznego:
Pin 3: biegun dodatni
Pin 4: biegun ujemny
PODŁĄCZENIE CNC S-PLASMA 125CNC
PODŁĄCZENIE CNC S-PLASMA 85CNC
Szczegółowe dane techniczne
S-Plasma
55H
S-Plasma
85H oraz
S-Plasma
85CNC*
S-Plasma
125H oraz
S-Plasma
125CNC*
Zasilanie 230V
1 faza
400V
3 fazy
400V
3 fazy
Częstotliwość 50 Hz 50 Hz 50 Hz
Prąd wejściowy 16A 19 A 20 A
Napięcie biegu jałowego 230 V 280 V 300 V
Stopień ochrony obudowy IP20S IP20S IP21S
Klasa izolacji F F F
Ochrona przeciwprzepięciowa tak tak tak
Chłodzenie Wentylator Wentylator Wentylator
Zawór magnetyczny tak tak tak
Cykl pracy przy maksymalnym
prądzie A
60% 60% 60%
Prąd A dla cyklu pracy 100%
42,6 65,8 96,8
Prąd cięcia 10-55 A 20-85 A 10-125 A
Zajarzenie łuku Kontakt Bezdotykowy Bezdotykowy
Grubość cięcia 17 mm 27 mm 34 mm
Szerokość cięcia 1 mm 1,2 mm 1,4 mm
Przyłącze kompresora 4,5 bar,30-100
1/min.
5,5 bar,
175 l/min.
7 bar
250 l/min
Waga (netto) 9.4 kg 19,5 kg 30 kg
Wymiary dł./ sz./wys. (mm) 530/380/380 660/370/450 660/370/450
PL
* UWAGA! Modele S-Plasma 85CNC oraz S-Plasma 125CNC są wyposażone w do-
datkowe gniazdo do podłączenia CNC. Ponadto te dwa modele przecinarek wyposa-
żone są w prosty palnik:
