PL
3. EKSPLOATACJA
3.1. UWAGI OGÓLNE
• Urządzenie należy stosować zgodnie z
przeznaczeniem, z zachowaniem przepisów BHP
oraz obostrzeń wynikających z danych zawartych na
tabliczce znamionowej (stopień IP, napięcie zasilania
itd.).
• Producent nie ponosi odpowiedzialności za zmiany
techniczne urządzenia bądź szkody materialne
wynikłe na skutek wprowadzenia tych zmian.
• W przypadku nieprawidłowego działania urządzenia
należy skontaktować się z serwisem.
• Nie wolno zasłaniać szczelin wentylacyjnych – należy
ustawić urządzenie w odległości 20cm od ściany i 30
cm od otaczających ją przedmiotów.
• Nachylenie powierzchni, na której ustawione jest
urządzenie nie powinno przekraczać 15 stopni.
• Chronić urządzenie przed deszczem, wilgocią i
bezpośrednim padaniem promieni słonecznych.
• Nie kierować strumienia iskier na urządzenie.
• Urządzenia nie wolno trzymać pod ramieniem lub
blisko ciała.
2. DANE TECHNICZNE
Opis parametru Wartość parametru
Nazwa produktu PRZECINARKA PLAZMOWA
Model
S-PLASMA
70-IGBT
S-PLASMA
100-IGBT
Znamionowe
napięcie zasilania
[V~] / Częstotliwość
[Hz]
400/50
Prąd cięcia 30-70A 30-100A
Sprawność 85% 85%
Współczynnik mocy 0,93 0,93
Napięcie biegu
jałowego [V]
300 250
Znamionowy cykl
pracy
40% 60%
Prąd cięcia w cyklu
pracy 100%
44A 50A
Klasa izolacji F F
Stopień ochrony IP IP21S IP21S
Maksymalna
grubość cięcia (stal
węglowa) [mm]
25 35
Zajarzenie łuku HF HF
Ciśnienie powietrza
zasilającego [bar]
3,9 - 4,9 3,9-5,9
Wymiary [Szerokość
x głębokość x
wysokość; mm]
220 x 560 x 405 260 x 620 x 380
Waga [kg] 18.9 31
Technologia IGBT IGBT
• Urządzenia nie wolno instalować w pomieszczeniach
o agresywnym środowisku, dużym zapyleniu
oraz w pobliżu urządzeń o dużej emisji pola
elektromagnetycznego.
• Trzymać palce, włosy i odzież z dala od obracającego
się wentylatora.
• Urządzenie musi być uziemione w trakcie pracy.
• Gdy podczas pracy z urządzeniem zaświeci się dioda
LED przeciążenia termicznego, należy natychmiast
przerwać pracę i odczekać, aż urządzenie ostygnie.
• Gdy urządzenie jest używane przez długi czas lub
z dużym prądem, zasilanie wyłączyć dopiero po
ostygnięciu urządzenia.
• Nie wyłączać urządzenia w trakcie cięcia!
• Należy regularnie konserwować urządzenie oraz
czyścić jego wnętrze z kurzu.
CYKL PRACY:
Czas załączenia jest wartością procentową czasu
eksploatacji (mierzonego w minutach) w okresie 10
minut, w których maszyna pracowała bez przerwy w
konwencjonalnych warunkach temperatury. Jeżeli zostanie
przekroczony czas załączenia, to spowoduje to zadziałanie
systemu bezpieczeństwa, który wyłączy urządzenie w
celu jego schłodzenia do normalnej temperatury pracy.
Przekroczenie progu czasu załączenia może doprowadzić
do uszkodzenia urządzenia oraz utraty gwarancji.
3.2. PODŁĄCZENIE URZĄDZENIA
• Podłączenia urządzenia powinna dokonać
osoba wykwalikowana. Ponadto osoba z
niezbędnymi kwalikacjami powinna sprawdzić
czy uziemienie oraz instalacja elektryczna, wraz z
układem zabezpieczenia, są zgodna z przepisami
bezpieczeństwa i funkcjonują prawidłowo.
• Urządzenie należy ustawić w pobliżu miejsca pracy.
• Należy unikać zbyt długich przewodów do
podłączenia maszyny. Zbyt długi przewód o małym
przekroju spowoduje spadki napięcia i niepoprawną
pracę urządzenia.
• Przecinarki plazmowe jednofazowe powinny być
podłączone do gniazda wyposażonego w bolec
uziemiający.
UWAGA: URZĄDZENIE WOLNO EKSPLOATOWAĆ
WYŁĄCZNIE, GDY JEST PODŁĄCZONE DO INSTALACJI
ZE SPRAWNYM BEZPIECZNIKIEM!
UWAGA: w przypadku używania generatora
elektrycznego, podczas jego uruchamiania
przecinarka powinna być odłączona od zasilania!
1
2 3
4
1
2
3
4
5
6
10
987
PL

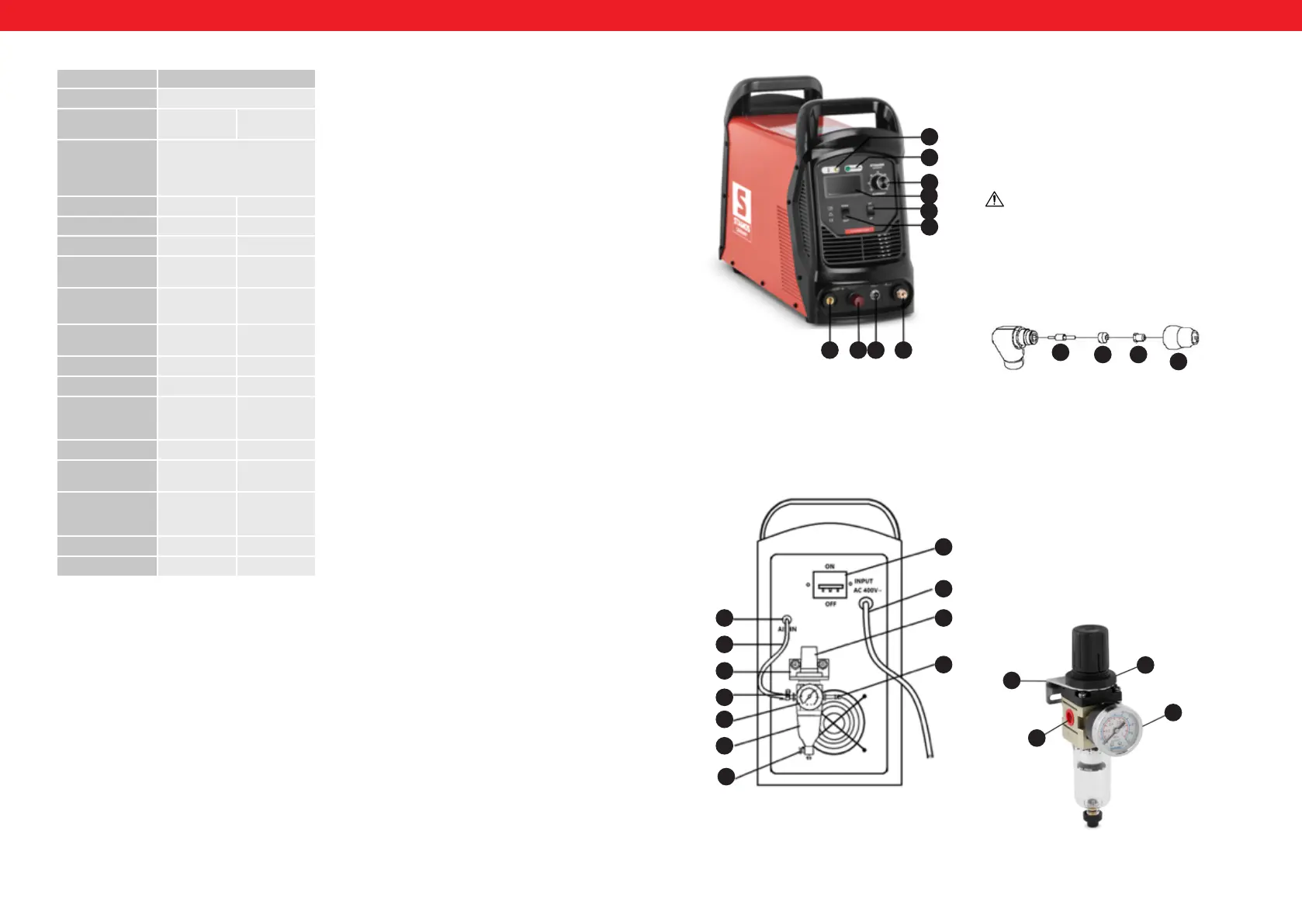

4. BUDOWA URZĄDZENIA
1 - Kontrolka przegrzania
2 - Kontrolka zasilania
3 - Pokrętło regulacji prądu
4 - Amperomierz
5 - Przełącznik trybu 2T/4T
6 - Przełącznik trybu GAS (test gazu) /CUT (cięcie)
7 - Złącze przewodu masowego
8 - Złącze do zajarzania łuku na palniku
9 - Złącze przełącznika
10 - Złącze zasilania gazem do pistoletu
11 - Wlot gazu do elektrozaworu
12 - Rura gazowa
13 - Uchwyt zespołu ltrująco-redukcyjnego
14 - Miedziana dysza gazowa oraz wylot gazu (OUT)*
15 - Manometr
16 - Butla z ltrem gazowym
17 - Pokrętło odpływowe
18 - Przełącznik ON/OFF zasilania
19 - Przewód zasilający
20 - Pokrętło regulacji ciśnienia
21 - Miedziana dysza gazowa oraz wlot gazu (IN)*
1. Elektroda
2. Pierścień zawirowujący
3. Dysza
4. Osłona dysz
5. INSTALACJA I OBSŁUGA ZESPOŁU FILTRUJĄCO-
REDUKCYJNEGO
Instalacja zespołu ltrująco-redukcyjnego:
Uwaga: Niektóre modele mają już fabrycznie zainstalowany
zespół ltrująco-redukcyjny z tyłu urządzenia.
1. Wyjąć zaślepki z otworów zespołu ltrująco-
redukcyjnego i wkręcić miedziane dysze gazowe w
otwory wlotowe i wylotowe gazu.
2. Wkręcić manometr w odpowiedni otwór zespołu
ltrująco-redukcyjnego.
3. Za pomocą śrub i nakrętek przykręcić uchwyt zespołu
ltrująco-redukcyjnego do ramy z tyłu przecinarki
plazmowej.
4. Zainstalować zespół ltrująco-redukcyjny w uchwycie
i zabezpieczyć połączenie za pomocą nakrętki.
UWAGA!
* Wylot i wlot gazu są oznaczone na zespole
regulująco-ltrującym odpowiednio:
• wlot - IN
• wylot - OUT
Położenie wlotu i wylotu gazu może w rzeczywistości różnić
się od przedstawionego na rysunku.
Budowa palnika plazmowego
11
12
13
14
15
16
17
21
20
19
18
