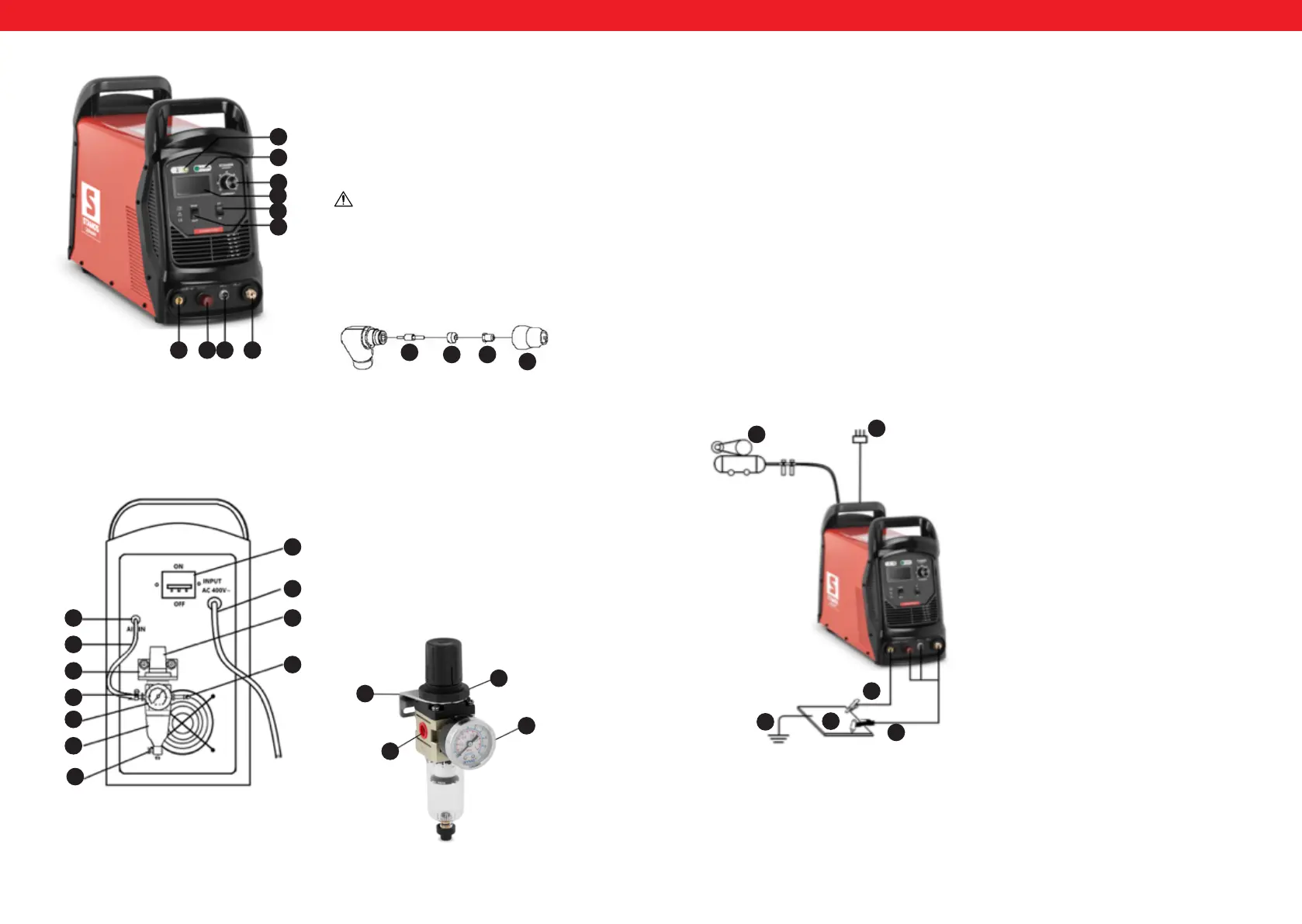

4. COMPOSIZIONE DELL’APPARECCHIO
1 - Spia di surriscaldamento
2 - Spia di alimentazione
3 - Manopola di regolazione della corrente
4 - Amperometro
5 - Commutatore 2T/4T
6 - Commutatore GAS (prova gas) /CUT (taglio)
7 - Connettore del cavo di massa
8 - Connettore per l’innesco dell'arco sulla torcia
9 - Connettore del commutatore
10 - Connettore di alimentazione del gas alla pistola
11 - Ingresso del gas all'elettrovalvola
12 - Tubo del gas
13 - Impugnatura dell'unità di ltraggio/riduzione
14 - Ugello del gas in rame e uscita del gas (OUT)*.
15 - Manometro
16 - Bombola con ltro del gas
17 - Manopola di scarico
18 - Interruttore ON/OFF
19 - Tubo essibile di alimentazione
20 - Manopola di controllo della pressione
21 - Ugello del gas in rame e ingresso del gas (IN)*.
1. Elettrodo
2. Swirl ring
3. Ugello
4. Carter dell'ugello
5. INSTALLAZIONE E FUNZIONAMENTO DELL'UNITÀ DI
FILTRAGGIO/RIDUZIONE
Montaggio dell'unità di ltraggio/riduzione:
Nota: Alcuni modelli dispongono già di un'unità di
ltraggio/riduzione installata in fabbrica e posizionati sul
retro del dispositivo.
1. Rimuovere i tappi dai fori dell'unità di ltraggio/
riduzione e avvitare gli ugelli del gas in rame nei fori
di entrata e uscita del gas.
2. Avvitare il manometro nel foro appropriato dell'unità
di ltraggio/riduzione.
3. Utilizzare i dadi e i bulloni per ssare la staa del
ltro/unità di riduzione al telaio sul retro della
tagliatrice al plasma.
4. Installare l'unità di ltraggio/riduzione nel supporto
e ssare la connessione con il dado.
NOTA!
* L'entrata e l'uscita del gas sull'unità di regolazione/
ltraggio sono contrassegnate rispettivamente:
• ingresso - IN
• uscita - OUT
La posizione dell'entrata e dell'uscita del gas può
eettivamente dierire da quella mostrata nella gura.
Struttura della torcia al plasma
11
12
13
14
15
16
17
21
20
19
18
1
2
3
4
IT
1 - maniglia
2 - manometro
3 - dado
4 - tappo di ingresso/uscita del gas
Funzionamento dell'unità di ltraggio/riduzione
1. Per regolare la pressione del gas, sollevare la
manopola, girarla per impostare la pressione
desiderata e quindi riportare la manopola alla sua
posizione originale.
2. Quando l'acqua si accumula nel serbatoio del ltro
del gas, occorre aprire la valvola collocata sul fondo
del serbatoio per permettere all'acqua di deuire.
Bisogna posizionare in anticipo un contenitore
d'acqua adatto per proteggere l'apparecchio e il
pavimento dagli spruzzi.
6. COLLEGAMENTO DEI CAVI
1. Assicurarsi che l'interruttore On / O sul retro
del dispositivo sia in posizione "O". Collegare il
dispositivo all'alimentazione in base alle informazioni
sulla targhetta.
2. Assicurarsi che la manopola di regolazione della
pressione dell'aria sia impostata al minimo. Collegare
l'alimentazione dell'aria compressa secondo i dati
riportati nella tabella dei dati tecnici.
3. Collegare la pistola come mostrato nella gura
sopra.
4. Collegare il cavo di messa a terra, facendo attenzione
che il morsetto sia saldamente ssato al pezzo
lavorato.
A. Fonte di energia
B. Compressore d‘aria
C. Cavo di massa
D. Cavo per pistola per il taglio al plasma
E. Oggetto da lavorare
F. Messa a terra aggiuntiva della postazione di lavoro
A
B
F
E
C
D
7. OPERAZIONE DI TAGLIO
1. Impostare l'interruttore ON/OFF sulla posizione ON.
2. Regolare la pressione con la manopola sull'unità do
ltraggio/riduzione.
3. impostare la corrente di taglio appropriata in base
allo spessore e ai requisiti di processo del pezzo in
lavorazione.
4. Posizionare il commutatore GAS/CUT sulla posizione
CUT e selezionare la modalità operativa della torcia
2T/4T:
• 2T – taglio breve. Il processo di taglio inizia dopo
aver premuto il pulsante sulla pistola, rilasciando il
pulsante viene terminato il processo di taglio
• 4T- taglio duraturo. Premendo il pulsante sulla pistola
inizia il processo di taglio, rilasciando il pulsante non
viene interrotto il taglio. Per terminare il processo di
taglio, premere e rilasciare nuovamente il pulsante
sulla pistola.
5. Premendo il grilletto della pistola da taglio, si
dovrebbe sentire il rumore dell'aria in uscita.
Nota: quando si spara una pistola, puntarla sempre
in un luogo sicuro.
5. È possibile iniziare il taglio del materiale.
6. Se il dispositivo si surriscalda, verrà attivata la
protezione. Sul pannello di controllo si accenderà il
LED. Il riavvio del dispositivo è possibile solo dopo il
suo rareddamento.
7. Dopo il taglio, spegnere sempre il dispositivo.
8. SMALTIMENTO DELL‘IMBALLAGGIO
Si prega di conservare l‘intero imballaggio (cartone,
nastro adesivo e polistirolo) nel caso in cui, per problem
di funzionamento, fosse necessario rispedire il prodotto al
servizio clienti!
9. TRASPORTO E STOCCAGGIO
Durante il trasporto il dispositivo deve essere protetto
da urti e cadute. Evitare di apporre oggetti sulla parte
superiore del dispositivo. Conservare la macchina in luogo
ben ventilato con aria secca e senza gas corrosivi.
10. PULIZIA E MANUTENZIONE
• Rimuovere la spina dalla corrente prima di eettuare
la pulizia e dopo ogni uso e far rareddare
completamente l‘apparecchio.
• Per pulire la supercie utilizzare solo detergent senza
ingredienti corrosivi.
• Asciugare dopo la pulizia tutte le parti, prima di
riutilizzare l‘apparecchio.
• Tenere l‘apparecchio in un luogo asciutto, fresco,
protetto dall‘umidità e dalla luce diretta del sole.
ATTENZIONE: eettuare ogni intervento
sull’apparecchio almeno 5 minuti dopo aver
terminato il lavoro per farlo rareddare.
Manutenzione periodica
La manutenzione periodica è necessaria per il
corretto funzionamento del dispositivo.
ATTENZIONE: spegnere il dispositivo e scollegarlo
dall'alimentazione prima di iniziare la manutenzione.
