Popis parametru Hodnota parametru
Název výrobku PLAZMOVÁ ŘEZAČKA
Model
S-PLASMA 70-
IGBT
S-PLASMA 100-
IGBT
Jmenovité napětí
napájení [V~] /
Frekvence [Hz]
400/50
Řezací proud 30-70A 30-100A
Účinnost 85% 85%
Koecient výkonu 0.93 0.93
Napětí chodu
naprázdno [V]
300 250
Jmenovitý pracovní
cyklus
40% 60%
Řezací proud při
pracovním cyklu
100%
44A 50A
Izolace F F
Stupeň ochrany
pláště
IP21S IP21S
Maximální tloušťka
řezu (uhlíková ocel)
[mm]
25 35
Zapálení
elektrického
oblouku
HF HF
Tlak přiváděného
vzduchu [bar]
3.9 - 4.9 3.9-5.9
Rozměry [Šířka x
hloubka x výška;
mm]
220 x 560 x 405 260 x 620 x 380
Hmotnost [kg] 18.9 31
Technologie IGBT IGBT
CZ
3. PROVOZ
3.1. OBECNÉ POKYNY
• Používejte zařízení v souladu s určením, při dodržení
předpisů BOZP a omezení vyplývajících z údajů
uvedených a typovém štítku (stupeň IP, provozní
cyklus, napájecí napětí atd.).
• V případě technických změn na zařízení nenese
výrobce odpovědnost za materiální škody vzniklé v
důsledku zavedení těchto změn.
• Pokud zařízení nepracuje správně, obraťte se na
servisní centrum.
• Nezakrývejte větrací štěrbiny - umístěte zařízení 20
cm od zdi a 30 cm od okolních předmětů.
• Sklon povrchu, na kterém je zařízení umístěno, by
neměl překročit 15 stupňů.
• Chraňte zařízení před deštěm, vlhkostí a přímým
slunečním zářením.
• Nemiřte jiskrami na zařízení.
• Stroj nedržte pod paží nebo blízko těla.
• Nepoužívejte stroj v místnostech, kde se vyskytují
emisní plyny či prach, a v blízkosti zařízení emitujících
silné elektromagnetické pole.
2. TECHNICKÉ ÚDAJE • Udržujte prsty, vlasy a oděv v bezpečné vzdálenosti
od rotujícího ventilátoru.
• Zařízení musí být během provozu uzemněno.
• Pokud se během práce se zařízením rozsvítí kontrolka
tepelného přetížení, okamžitě přestaňte pracovat a
nechte zařízení vychladnout.
• Pokud je zařízení používáno delší dobu nebo s
vysokým proudem, vypínejte jej až poté, co zařízení
vychladne.
• Nevypínejte zařízení během řezání!
• Pravidelně udržujte zařízení a čistěte vnitřek od
prachu.
CYKLUS PRÁCE:
Doba zapínání je procentní hodnotou provozní doby
(měřené v minutách) během doby 10 minut, kdy stroj
pracoval bez přestávky v konvenčních teplotních
podmínkách. Dojde-li k překročení doby zapínání, dojde
k aktivaci bezpečnostního systému, který zařízení vypne
za účelem jeho ochlazení na normální provozní teplotu.
Překročení limitu doby zapínání může způsobit poškození
zařízení a ztrátu záruky.
3.2. PŘIPOJENÍ ZAŘÍZENÍ
• Kontrolu připojení zařízení musí provést kvalikovaná
osoba. Kromě toho musí osoba s potřebnými
kvalikacemi zkontrolovat, zda je uzemnění a
elektrická instalace, včetně ochranného systému,
v souladu s bezpečnostními předpisy a zda pracují
správně.
• Umístěte zařízení v blízkosti místa provozu.
• Nepoužívejte dlouhé kabely pro připojení stroje.
Příliš dlouhý kabel s malým průřezem způsobuje
pokles napětí a nesprávné fungování zařízení.
• Jednofázové plazmové řezačky musí být zapojovány
do zásuvky se zemnícím kolíkem.
UPOZORNĚNÍ: ZAŘÍZENÍ LZE POUŽÍVAT POUZE V
PŘÍPADĚ PŘIPOJENÍ K INSTALACI S ŘÁDNĚ FUNKČNÍ
POJISTKOU!
POZOR: Při použití elektrického generátoru by
při jeho spuštění měla být řezačka odpojena od
napájení!
1
2 3
4
1
2
3
4
5
6
10
987
CZ

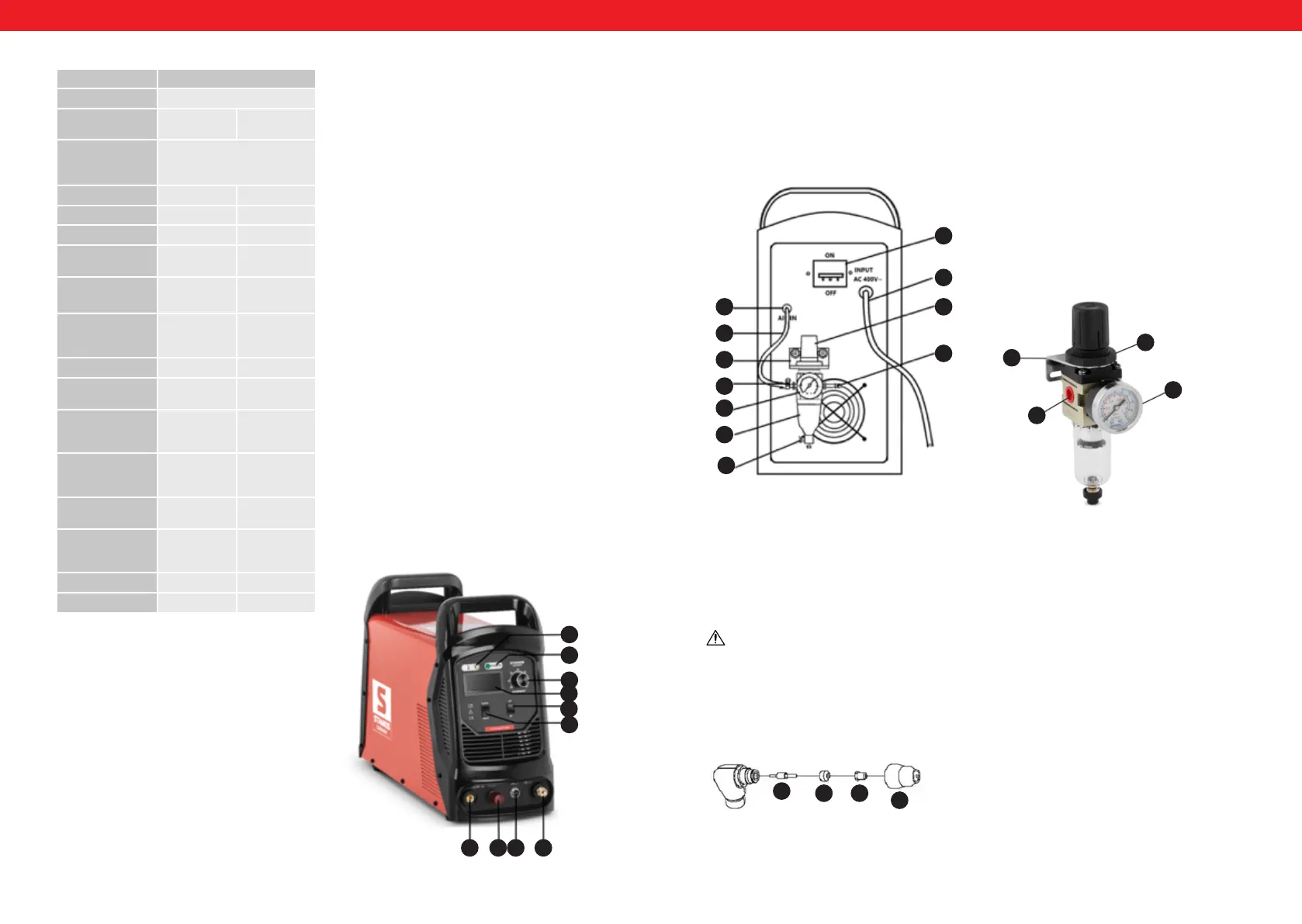

4. KONSTRUKCE ZAŘÍZENÍ
1 – Kontrolka přehřátí
2 – Kontrolka napájení
3 – Knoík regulace proudu
4 - Ampérmetr
5 – Přepínač režimu 2T/4T
6 – Přepínač režimu GAS (zkouška plynu) /CUT (řezání)
7 – Uzemňovací vodič
8 – Konektor pro zapálení elektrického oblouku na hořáku
9 – Spínací konektor
10 – Připojení přívodu plynu k pistoli
11 – Přívod plynu k elektromagnetickému ventilu
12 – Plynové potrubí
13 – Držák pro ltrační a redukční jednotku
14 – Měděná plynová tryska a výstup plynu (OUT)*
15 - Manometr
16 – Láhev s plynovým ltrem
17 – Vypouštěcí knoík
18 - Vypínač ON/OFF
19 – Napájecí kabel
20 – Knoík pro regulaci tlaku
21 – Měděná plynová tryska a přívod plynu (IN)*
1. Elektroda
2. Rotační prstenec
3. Dýza
4. Hubice
5. INSTALACE A PROVOZ FILTRAČNÍ A REDUKČNÍ
JEDNOTKY
Instalace ltračně-redukční jednotky:
Poznámka: Některé modely již mají továrně nainstalovanou
ltračně-redukční sestavu na zadní straně zařízení.
1. Odstraňte zátky otvorů ltračně-redukční sestavy a
našroubujte měděné plynové trysky do vstupních a
výstupních otvorů plynu.
2. Zašroubujte manometr do příslušného otvoru ve
ltračně-redukční sestavě.
3. Pomocí šroubů a matic připevněte rukojeť ltračně-
redukční sestavy k rámu v zadní části plazmové
řezačky.
4. Namontujte ltračně-redukční sestavu do držáku a
zajistěte spojení maticí.
POZOR!
* Výstup a přívod plynu jsou označeny na regulační a
ltrační jednotce:
• vstup - IN
• výstup - OUT
Poloha vstupu a výstupu plynu se může ve skutečnosti lišit
od polohy zobrazené na obrázku.
Konstrukce plazmového hořáku
11
12
13
14
15
16
17
21
20
19
18
1
2
3
4
1 - rukojeť
2 - manometr
3 - matice
4 - zátka výstupu / přívodu plynu
Údržba ltračně-redukční jednotky
1. Chcete-li upravit tlak plynu, zvedněte knoík, otočte
jej na požadovaný tlak a poté knoík zatlačte zpět do
původní polohy.
2. Pokud je v nádrži plynového ltru voda, otevřete
ventil ve spodní části nádrže, aby mohla voda
vytéct. Před zařízením by měla být umístěna vhodná
nádrž na vodu, která chrání zařízení a podlahu před
postříkáním.
6. ZAPOJENÍ KABEL
1. Ujistěte se, že vypínač On/O na zadní stěně stroje je
v poloze „O”. Připojte stroj k napájení shodnému s
údaji uvedenými na identikačním štítku.
2. Ujistěte se, že volič regulace tlaku vzduchu je ustaven
na minimum. Připojte přívod stlačeného vzduchu
shodného s údaji uvedenými v tabulce technických
údajů.
3. Připojte hořák shodně s výše uvedeným obrázkem.
4. Připojte uzemňovací vodič, zvlášť dbejte na to, aby
byla svorka stabilně připevněna k opracovávanému
elementu.
