4. AUFBAU DES GERÄTS

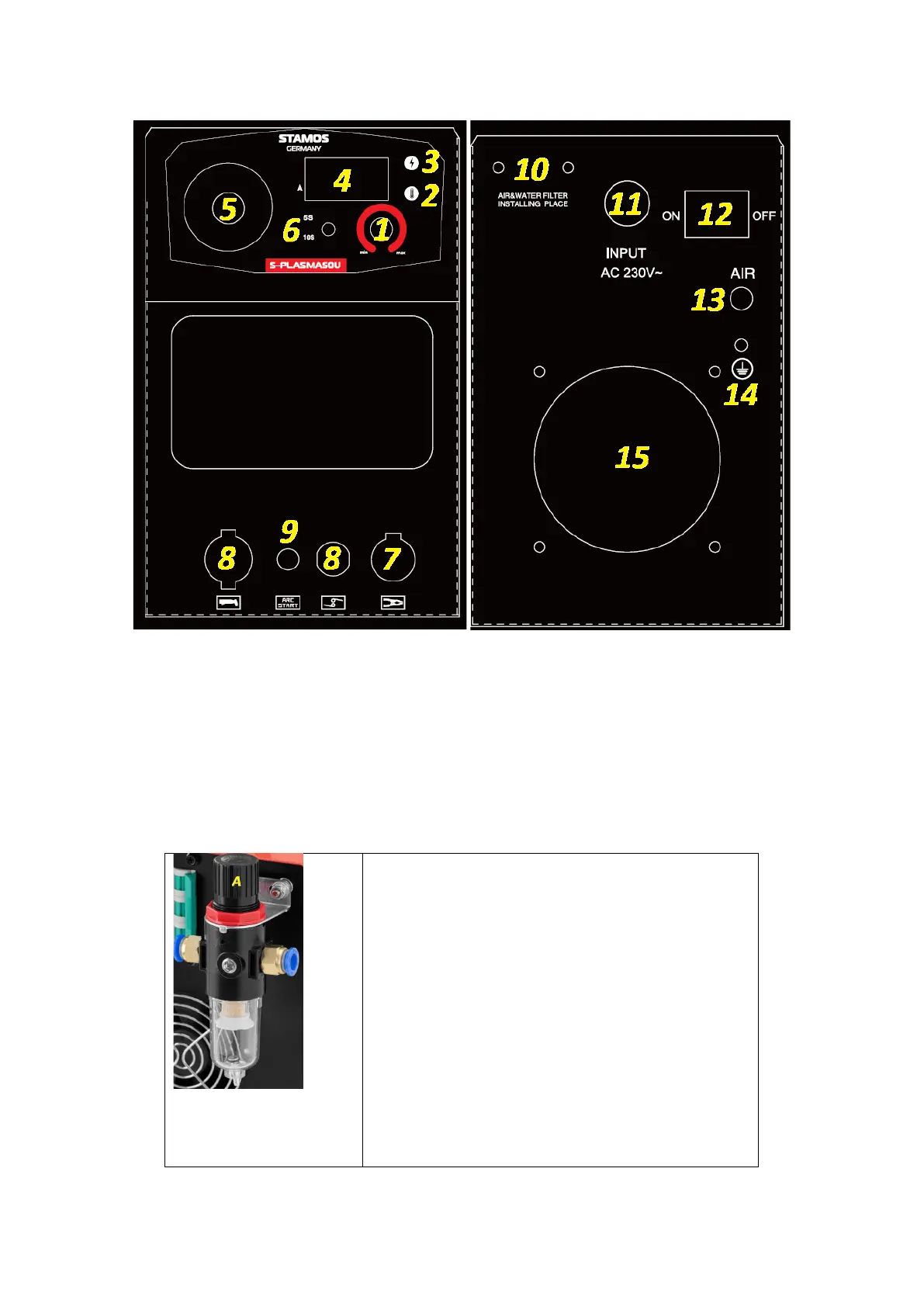

Frontansicht / Rückansicht: S-PLASMA50U
1 – Schneidstromregler
2 – Kontrollleuchte Überhitzung
3 – Netzkontrollleuchte
4 – Schneidstromanzeige
5 – Manometer
6 – Zeitschalter für die Gasabgabe nach dem Schneiden - 5 s / 10 s
7 – Anschluss der Erdungskabels
8 – Strom-Gas-Anschluss des Plasmabrenners
9 – Anschluss für das Steuerkabel des Plasmabrenners
10 – Ort der Montage der Filter- und Reduziereinheit:
A - Einstellknopf für den Gasdruck
Einbau der Filter- und Reduzieranlage:
1. Schrauben Sie die Kupfergasdüsen in die Gasein-
und -auslassöffnungen.
2. Schrauben Sie den Halter der Filter-Reduziereinheit
mit Schrauben und Muttern an den Rahmen auf der
Rückseite des Plasmaschneiders.
3. Setzen Sie die Filter- und Reduziereinheit in die
Halterung ein und sichern Sie die Verbindung mit
einer Mutter.
4. Schließen Sie den Verdichter an den Gaseingang der
Filter- und Reduziereinheit an.
5. Verbinden Sie den Gasausgang der Filter-
Reduziereinheit mit dem Gaseingang des
Plasmaschneiders (13)
11 – Netzkabel
12 – ON/OFF-Schalter der Versorgung
13 – Gaseinlass
14 – Erdung
15 – Lüfter
