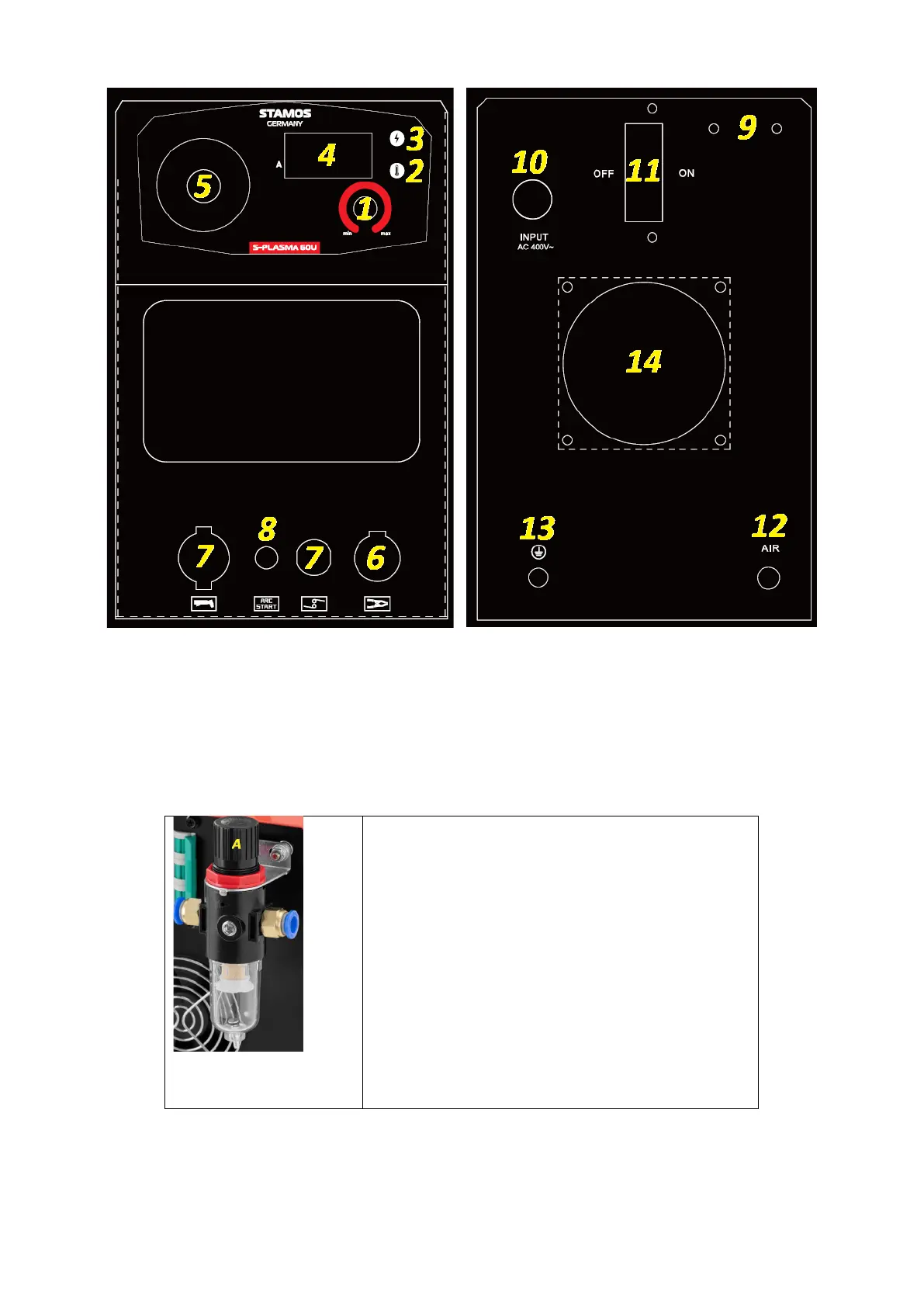

Vista frontal / Vista trasera: S-PLASMA 60U
1 – Perilla de ajuste de la corriente de corte
2 – Indicador de luz de sobrecalentamiento
3 – Luz indicadora de encendido
4 – Visualización del valor de corriente de corte
5 – Manómetro
6 – Conexión del cable de masa
7 – Conexión de corriente y gas del soplete de plasma
8 – Conector del cable de control del soplete de plasma
9 – Lugar de montaje de la unidad de filtrado y reducción:
A - perilla de ajuste de presión de gas
Instalación de la unidad de filtrado y reducción:
1. Atornille las boquillas de gas de cobre en los
orificios de entrada y salida de gas.
2. Usando pernos y tuercas, atornille el soporte de la
unidad de filtro y reducción al marco en la parte
posterior del cortador de plasma.
3. Instale la unidad de filtración y reducción en el
soporte y fije la conexión con una tuerca.
4. Conectar el compresor a la entrada de gas de la
unidad de filtrado y reducción.
5. Conectar la salida de gas del conjunto filtro-
reductor con la entrada de gas del cortador de plasma
(12)
10 – Cable de alimentación
11 – Interruptor ON/OFF de alimentación
12 – Entrada de gas
13 – Puesta a tierra
14 – Ventilador
