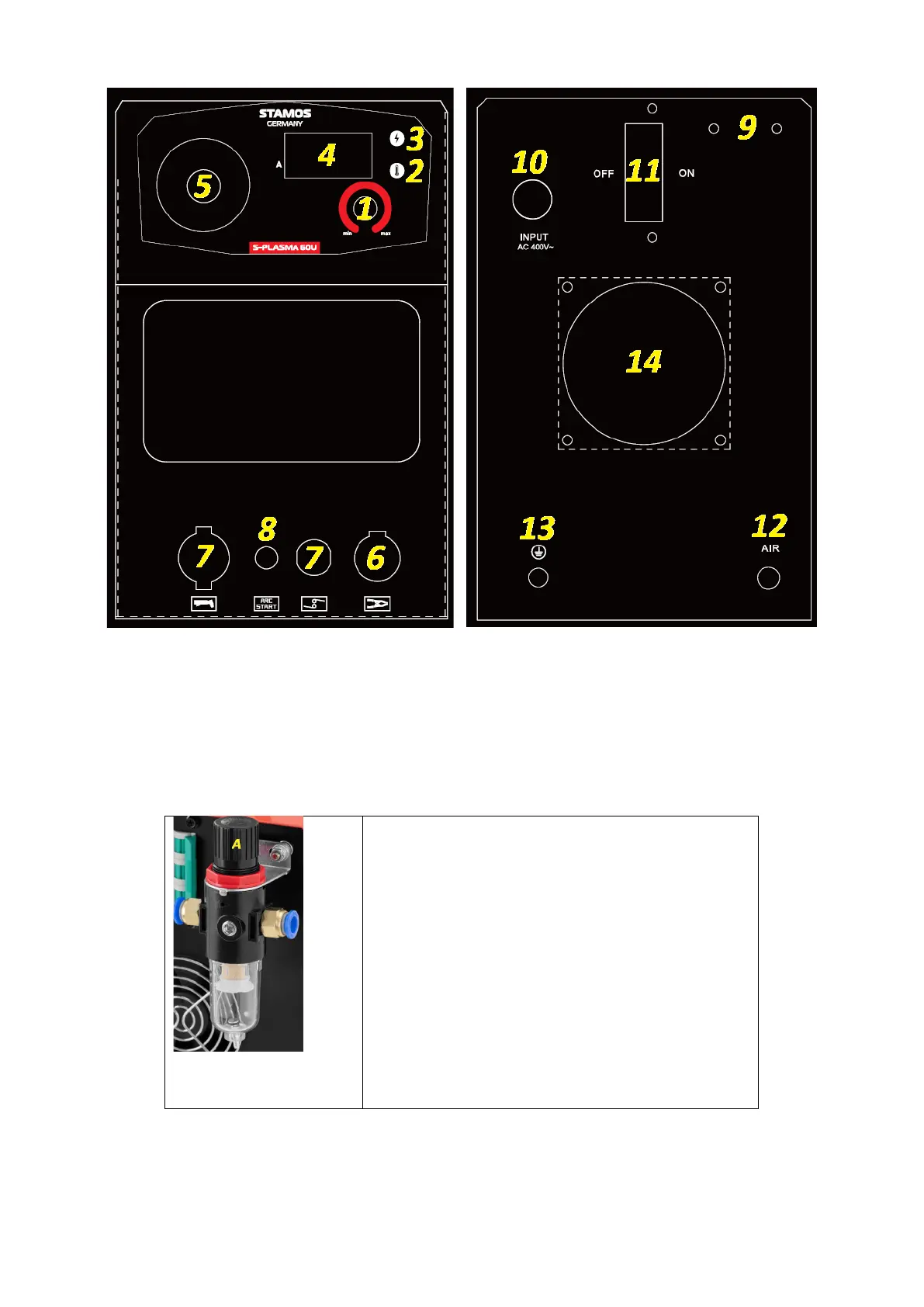

Vista frontale / Vista posteriore: S-PLASMA 60U
1 – Manopola di regolazione della corrente di taglio
2 – Spia di surriscaldamento
3 – Spia di alimentazione
4 – Visualizzazione del valore della corrente di taglio
5 – Manometro
6 – Connettore del cavo di massa
7 – Connettore gas-corrente della torcia al plasma
8 – Connettore del cavo di controllo della torcia al plasma
9 – Luogo di montaggio del gruppo filtrante e riduttore:
A – manopola regolazione pressione gas
Installazione del gruppo filtrante e riduttore:
1. Avvitare gli ugelli del gas in rame nei fori di ingresso
e uscita del gas.
2. Utilizzando bulloni e dadi, avvitare il supporto
dell'unità di riduzione del filtro al telaio sul retro della
taglierina al plasma.
3. Installare il gruppo filtrante e riduttore nel supporto
e fissare il collegamento con un dado.
4. Collegare il compressore all'ingresso gas del gruppo
filtrante e riduttore.
5. Collegare l'uscita del gas del gruppo di riduzione del
filtro con l'ingresso del gas della taglierina al plasma
(12)
10 – Cavo di alimentazione
11 – Interruttore ON/OFF di alimentazione
12 – Ingresso del gas
13 – Messa a terra
14 – Ventilatore
