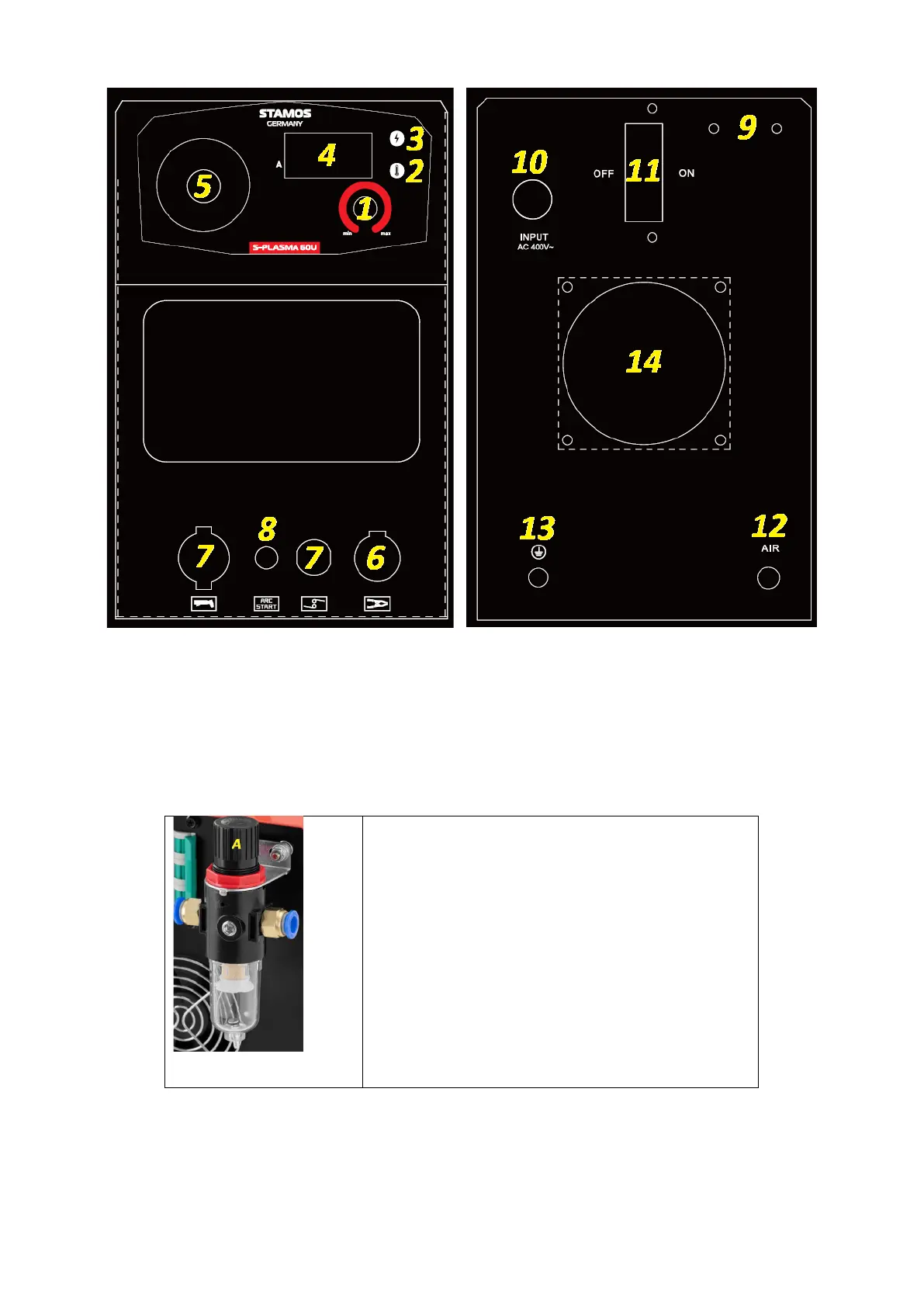

Pohled zepředu / Pohled zezadu: S-PLASMA 60U
1 – Knoflík pro nastavení řezného proudu
2 – Kontrolka přehřátí
3 – Indikátor napájení
4 – Ukazatel hodnoty řezného proudu
5 – Manometr
6 – Konektor uzemňovacího vodiče
7 – Připojení proudu a plynu plazmového hořáku
8 – Konektor ovládacího kabelu plazmového hořáku
9 – Místo montáže filtrační a redukční jednotky:
A – knoflík pro nastavení tlaku plynu
Instalace filtrační a redukční jednotky:
1. Našroubujte měděné plynové trysky do otvorů pro
vstup a výstup plynu.
2. Pomocí šroubů a matic přišroubujte držák filtr-
redukční jednotky k rámu na zadní straně plazmové
řezačky.
3. Nainstalujte filtrační a redukční jednotku do držáku
a zajistěte spojení maticí.
4. Připojte kompresor ke vstupu plynu filtrační a
redukční jednotky.
5. Spojte výstup plynu sestavy filtr-redukce se
vstupem plynu plazmové řezačky (12)
10 – Napájecí vodič
11 – Přepínač ON/OFF napájení
12 – Přívod plynu
13 – Uzemnění
14 – Ventilátor
