48 49
Rev. 10.03.2022 Rev. 10.03.2022

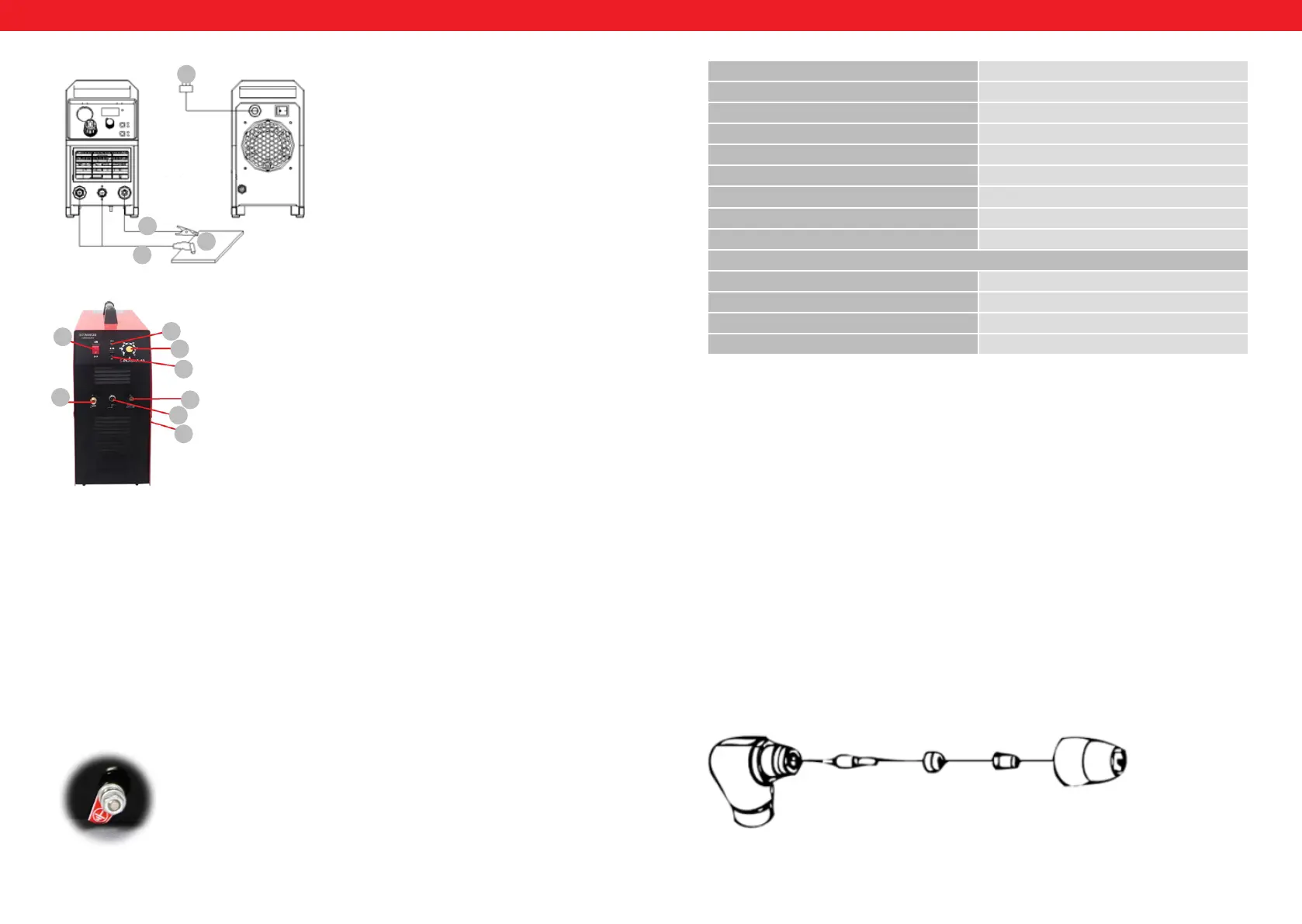

SCHÉMA ÉCLATÉ S-PLASMA 40
FR
DÉTAILS TECHNIQUES
Nom du produit Découpeur plasma
Modèle S-PLASMA 40
Tension nominale 230V~
Fréquence 50hZ
Refroidissement Ventilateur
Courant de coupe 20 A – 40 A
Cycle de fonctionnement nominal (%) 60 %
Classe de sécurité IP 21
Poids 22 kg
Compresseur à air
Type de compresseur Sans huile
Tension nominale 230V~
Fréquence 50hZ
Puissance nominale [W] 750
FR
1. Raccord du câble d‘alimentation
2. Matériau à travailler / Pièce d’ouvrage
3. Torche plasma
4. Raccord du câble de masse
1
2
4
3
S-PLASMA 40
2
3
4
5
6
7
1
8
1. INTERRUPTEUR ON/OFF
2. Indicateur de surcharge / LED incident:
L‘indicateur s‘allume dans les deux situations suivantes:
a) Lorsque la machine est en panne et ne peut être mise en marche.
b) Lorsque l‘appareil dépasse la limite du facteur de marche, le mode de protection s‘active et la
machine s‘arrête. Cela signie que l‘appareil refroidit maintenant pour retrouver une température
normale de fonctionnement après une surchauffe. La machine se met alors en veille. Durant ce
processus, le voyant d‘alarme rouge s‘active sur l‘avant de l‘appareil. Dans ce cas il ne faut surtout pas
débrancher l’appareil. Il se peut que le ventilateur puisse poursuivre le processus de refroidissement. Le
signal lumineux rouge s‘éteindra lorsque le poste aura de nouveau atteint la température nécessaire à
son bon fonctionnement. Vous pourrez alors le remettre en marche.
3. Régulateur du courant de coupe
4. Interrupteur d’activation du ux d’air post-découpe (2,5s à 5s)
5. Raccord du câble de masse
6. Raccord d’alimentation de la torche plasma
7. BORNE DE MASSE:
8. Raccord pour tuyau d’air comprimé de la torche plasma
MISE EN FONCTIONNEMENT
A. DÉBALLAGE
Lors du déballage, assurez-vous que tous les objets énumérés sur la liste sont bien présents.
B. ENVIRONNEMENT DE TRAVAIL
Assurez-vous que votre environnement de travail soit bien ventilé. L‘appareil est refroidi grâce à un ventilateur
axial apportant un ux d’air sur l‘électronique à travers le panneau de contrôle.
(Indication! Le revêtement doit être installé de manière à s‘assurer que les trous d‘aération se trouvent vers
l‘avant de l‘appareil. Laissez environ 15cm sur le devant et les côtés an de permettre le nettoyage. Si la
machine est utilisée sans le refroidissement approprié, la durée du facteur de marche en sera grandement
réduite.
C. BRANCHEMENT DES CÂBLES
Chaque appareil est équipé d‘un cordon d‘alimentation permettant l‘apport en courant et tension. Si
l‘appareil est connecté à une alimentation fournissant une tension plus élevée que celle appropriée ou si une
mauvaise phase est réglée, cela peut conduire à de sérieux dommages sur l‘appareil. Cela n‘est pas couvert
par la garantie sur l‘équipement et l‘utilisateur sera tenu responsable de cette situation.
D. RACCORDEMENT DE LA TORCHE
Connectez la torche à l‘appareil en branchant le tube à air xé au bout de la torche à la prise de raccord
pour la torche se trouvant à l‘avant de l‘appareil. Assurez-vous que le branchement soit sécurisé en le serrant
légèrement avec une clé. Faites cependant attention à ne pas trop serrer.
MONTAGE DE LA TORCHE
Électrode Anneau en
céramique
Buse de
découpe
Buse en
céramique
