SCHEMA ELETTRICO S-PLASMA 40
IT
DETTAGLI TECNICI
Nome del prodotto Tagliatrice al plasma
Modello S-PLASMA 40
Tensione nominale 230V~
Frequenza 50Hz
Raffreddamento Ventola
Corrente di taglio 20 A – 40 A
Ciclo di lavoro nominale 60 %
Classe di protezione IP IP 21
Peso 22 kg
Compressore ad aria
Tipo di compressore Senza olio
Tensione nominale 230V~
Frequenza 50Hz
Potenza nominale [W] 750
IT

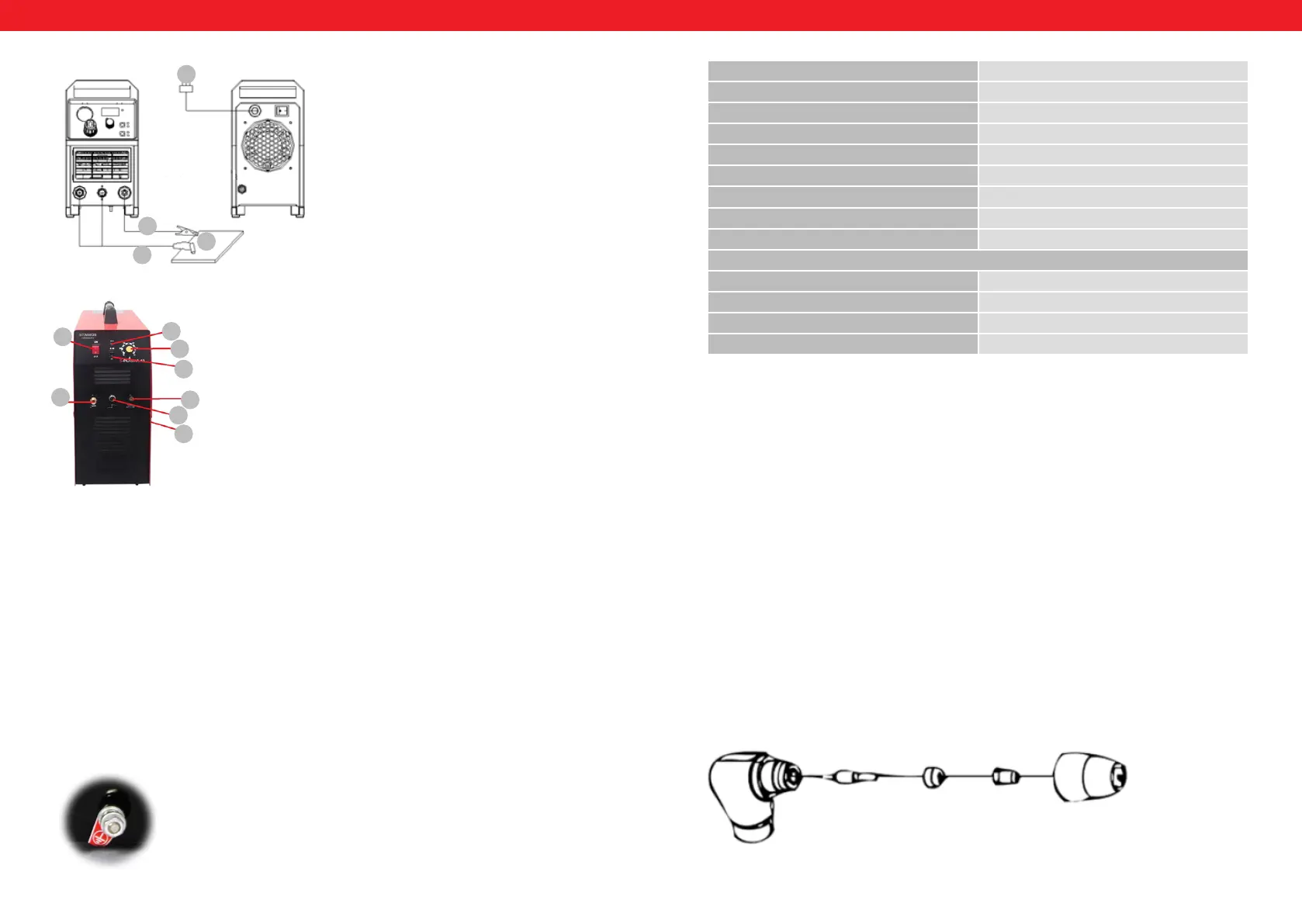

1. Attacco alla corrente
2. Pezzo in lavorazione
3. Collegamento del cavo di terra
4. Ingresso per il taglio plasma
1
2
4
3
S-PLASMA 40
2
3
4
5
6
7
1
8
1. Interruttore on / off.
2. LED di sovraccarico / guasto:
La spia si accende in due casi:
a) Se la macchina presenta un errore di funzionamento e non può funzionare.
b) Quando la saldatrice supera il limite di sovraccarico stabilito, la macchina imposta automaticamente
la modalità di protezione. Ciò signica che, dopo essersi surriscaldato, il dispositivo si ferma per poter
ritornare all‘impostazione di controllo della temperatura. Per questo motivo, la macchina si ferma.
Durante questo processo, si accende la spia rossa sul pannello frontale. In questo caso la spina di
alimentazione non deve essere rimossa dalla presa di corrente. Per raffreddare il motore, la ventilazione
può continuare a contribuire a migliorarne il raffreddamento. Afnché la macchina si raffreddi, la
ventilazione può continuare a funzionare no a ottenere la temperatura normale. Se la luce rossa non
si accende più, la temperatura ha raggiunto il normale valore di funzionamento e l‘apparecchio può
essere di nuovo messo in funzione.
3. Regolatore della corrente di taglio
4. Interruttore per lo satamento dopo il processo di taglio (2.5 s lub 5 s)
5. CONNETTORE PER IL CAVO DI MASSA
6. Presa di alimentazione per il tubo della torcia al plasma
7. MESSA A TERRA:
8. Attacco ad aria compressa per il taglio al plasma
INSTALLAZIONE
A. DISIMBALLAGGIO
Rimuovere tutti gli elementi contenuti nella confezione e controllare di aver ricevuto tutti gli articoli elencati
nella bolla di spedizione.
B. AMBIENTE DI LAVORO
Accertarsi che l‘area di lavoro sia ben ventilata. L‘apparecchio viene raffreddato tramite una ventola assiale
che, posta sulla parte posteriore della saldatrice, consente una ventilazione costante dell‘apparecchio.
Attenzione! Il pannello deve essere installato in modo che i fori di ventilazione siano ubicati vicino alla parte
anteriore dell‘unità). Lasciare almeno 15 cm nella parte anteriore e 15 cm su entrambi i lati per ripulire.
Se il dispositivo viene utilizzato senza raffreddamento sufciente, il tempo di funzionamento notevolmente
ridotto.
C. CONNESSIONE CON L‘INGRESSO DEL CAVO
Ogni apparecchio dispone di un cavo di corrente principale che fornisce al dispositivo la corrente e la tensione
necessarie per effettuare le operazioni di taglio. L‘apparecchio, collegato all‘elettricità, può danneggiarsi
severamente nel caso in cui sia impostato con una fase sbagliata o sia in sovratensione. Nel caso in cui le
norme di sicurezza sopra citate non fossero rispettate e l‘apparecchio dovesse di conseguenza riportare dei
danni, la garanzia non ne risponde e il costo della riparazione e/o della sostituzione ricadrà sul cliente.
D. Connessione della torcia
Collegare la torcia con l‘inverter in maniera tale che il tubicino ssato all‘estremità possa girare nel pezzo
di connessione della torcia sulla parte anteriore della macchina. Fissarne la costruzione ancora una volta
avvitando leggermente con una chiave. Non avvitare in maniera troppo stretta.
ASSEMBLAGGIO DELLA PISTOLA
Elettrodo Anello in
ceramica
Punte di
taglio
Ugello in
ceramica
