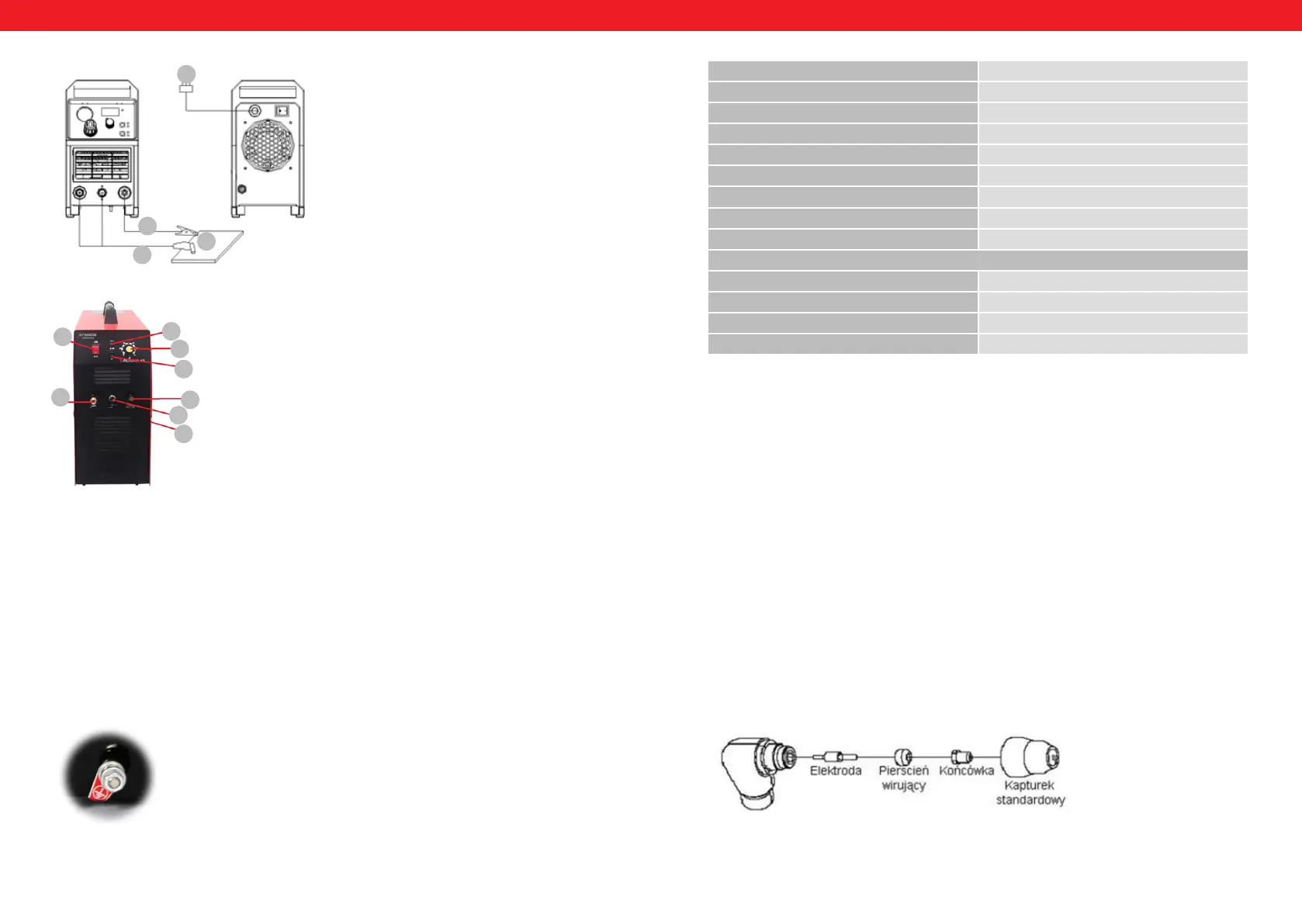

SCHEMAT PODŁĄCZENIA S-PLASMA 40
PL
1. podłączenie zasilania
2. materiał obrabiany
3. złącze przewodu masy
4. uchwyt cięcia plazmą
1
2
4
3
JAK FUNKCJONUJE URZĄDZENIE – PODSTAWOWA ZASADA S-PLASMA 40
2
3
4
5
6
7
1
8
1. WŁĄCZNIK / WYŁĄCZNIK.
2. PRZECIĄŻENIE / AWARIA:
lampka zapala się w przypadku wystąpienia dwóch sytuacji:
a) jeżeli maszyna ma awarię i nie może być eksploatowana
b) jeżeli spawarka przekroczyła standardowy czas przeciążenia, przechodzi w tryb bezpieczeństwa
a następnie wyłącza się. Oznacza to, że urządzenie w ramach kontroli temperatury i przegrzania
przechodzi w tryb spoczynku. Podczas tego procesu zaświeca się kontrolka ostrzegawcza na przednim
panelu. W tej sytuacji nie trzeba wyciągać wtyku zasilania z gniazdka. W celu schłodzenia urządzenia
wentylator może funkcjonować dalej. Jeżeli czerwona kontrolka nie świeci się, to oznacza to, że
urządzenie schłodziło się do temperatury eksploatacji i może być ponownie użytkowane.
3. POKRĘTŁO REGULACJI PRĄDU CIĘCIA
4. PRZEŁĄCZNIK CZASU WYPŁYWU POWIETRZA PO ZAKOŃCZONEJ PRACY CIĘCIA (2.5s lub
5s)
5. ZŁĄCZE PRZEWODU MASY.
6. ZŁĄCZE ZASILANIA ELEKTRYCZNEGO DLA WĘŻA PALNIKA PLAZMOWEGO.,
7. UZIEMIENIE:
8. ZŁĄCZE SPRĘŻONEGO POWIETRZA DO CIĘCIA
DANE TECHNICZNE
Nazwa produktu Przecinarka plazmowa
Model S-PLASMA 40
Napięcie zasilania 230V~
Częstotliwość 50Hz
Chłodzenie Wentylator
Prąd cięcia 20 A – 40 A
Znamionowy cykl pracy 60 %
Stopień ochrony IP IP 21
Waga 22 kg
Kompresor powietrza
Rodzaj kompresora Bezolejowy
Napięcie zasilania 230V~
Częstotliwość 50Hz
Moc [W] 750
PL
URUCHOMIENIE
A. ROZPAKOWANIE
Wypakuj wszystkie rzeczy z opakowania i upewnij się, czy są wszystkie przedmioty wyszczególnione w
zakresie dostawy.
B. ŚRODOWISKO PRACY
W obszarze roboczym należy zapewnić dobrą wentylację. Urządzenie chłodzi wentylator, który zapewnia
chłodzenie wewnętrznych podzespołów urządzenia.
(Wskazówka! Osłony urządzenia muszą być tak zamontowane, żeby otwory wentylacyjne znajdowały się z
przodu urządzenia). Urządzenie powinno znajdować się przynajmniej w odległości 15 cm z każdej strony od
innych przedmiotów, w celu pozostawienia miejsca na czyszczenie i chłodzenie. Jeżeli urządzenie nie będzie
wystarczająco intensywnie chłodzone, to spada czas załączenia.
C. PODŁĄCZENIE PRZEWODÓW
Każde urządzenie dysponuje kablem prądowym, który zasila napięciem elektrycznym. Jeżeli podłączymy
urządzenie do źródła prądu o napięciu przekraczającym znamionowe napięcie zasilania lub zostanie
podłączona niewłaściwa faza, to może to spowodować poważne uszkodzenie urządzenia. Urządzenie
uszkodzone w ten sposób nie podlega naprawie na warunkach gwarancji.
D. PODŁĄCZENIE PALNIKA
Łączymy z inwerterem za pomocą przewodu powietrznego przykręcając z jednej strony do palnika a z
drugiej strony do gniazda na przednim panelu urządzenia. Połączenie należy lekko dociągnąć za pomocą
klucza płaskiego.
BUDOWA PISTOLETU
