3.3 PODŁĄCZENIE URZĄDZENIA
3.3.1 Podłączenie prądu
• Podłączenia urządzenia powinna dokonać osoba wykwalikowana. Ponadto osoba z niezbędnymi
kwalikacjami powinna sprawdzić czy uziemienie oraz instalacja elektryczna, wraz układem
zabezpieczenia, są zgodna z przepisami bezpieczeństwa i funkcjonują prawidłowo.
• Urządzenie należy ustawić w pobliżu miejsca pracy.
• Należy unikać zbyt długich przewodów do podłączenia maszyny.
• Spawarki jednofazowe powinny być podłączone do gniazda wyposażonego w bolec uziemiający.
• Spawarki zasilane z sieci 3-Fazowej są dostarczane bez wtyczki, należy we własnym zakresie zaopatrzyć
się w taką wtyczkę, a montaż zlecić wykwalikowanej osobie.
UWAGA! URZĄDZENIE WOLNO EKSPLOATOWAĆ WYŁĄCZNIE, GDY JEST
PODŁĄCZONE DO INSTALACJI ZE SPRAWNYM BEZPIECZNIKIEM
4. OBSŁUGA

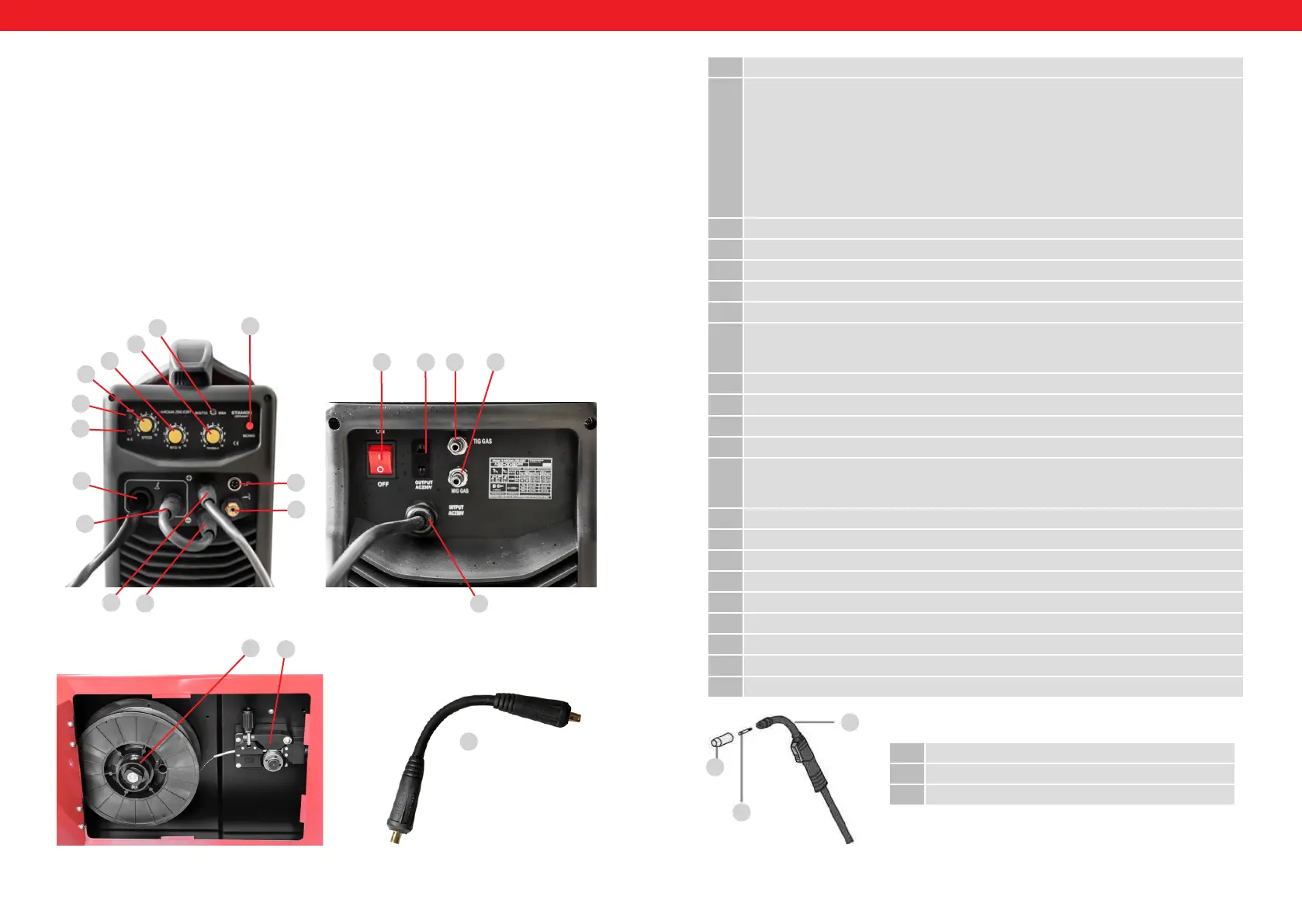

SPAWARKA: S-MIGMA 250.IGBT
Opis urządzenia:
Widok z tyłu:
Widok w środku:
1
2
3
4
5
6
7
8
9
11
13
12
10
Widok z przodu:
14
15 16
17
18
20
19
21
PL
L.p. Funkcja i opis
1. PRZECIĄŻENIE / AWARIA = lampka zapala się w przypadku wystąpienia dwóch sytuacji:
a) jeżeli maszyna ma awarię i nie może być eksploatowana.
b) jeżeli spawarka przekroczyła standardowy czas przeciążenia, przechodzi w tryb bezpieczeństwa
a następnie wyłącza się. Oznacza to, że urządzenie w ramach kontroli temperatury i przegrzania
przechodzi w tryb spoczynku. Podczas tego procesu zaświeca się kontrolka ostrzegawcza na
przednim panelu. W tej sytuacji nie trzeba wyciągać wtyku zasilania z gniazdka. W celu schłodzenia
urządzenia wentylator może funkcjonować dalej. Jeżeli czerwona kontrolka nie świeci się,
to oznacza to, że urządzenie schłodziło się do temperatury eksploatacji i może być ponownie
użytkowane.
2. Kontrolka sygnalizująca włączone zasilanie
3 Pokrętło służące do ustawienia prędkości wysuwu drutu
4. Pokrętło regulacji napięcia metodą MIG
5. Pokrętło regulacji prądu w metodzie TIG / MMA
6. Przełącznik TIG/MIG – MMA
7. INCHING – Przycisk wysuwu drutu – po wciśnięciu tego przycisku, spawarka rozpoczyna
podawanie drutu. Drut będzie podawany do momentu zwolnienia przycisku. Służy to podaniu
drutu np. po wymianie szpuli.
8. Gniazdo przyłącza przycisku sterowania TIG
9. Gniazdo przewodu prądowo-gazowego palnika TIG
10. Wyjście przewodu „–”
11. Wyjście przewodu „+”
12. Gniazdo przewodu zmiany polaryzacji:
Podłączony do bieguna dodatniego – spawanie MIG
Podłączony do bieguna ujemnego – spawanie FLUX
13. Gniazdo przyłącza MIG
14. Główny włącznik
15. Gniazdo podłączenia podgrzewacza do gazu CO2 – 230V~
16. Przyłącze gazu przy metodzie spawania TIG
17. Przyłącze gazu przy metodzie spawania MIG
18. Przewód zasilający
19. Szpula drutu
20. Prowadnica drutu
21. Przewód do zmiany polaryzacji spawania MIG/FLUX
1. Dysza
2. Końcówka
3. Uchwyt spawalniczy MIG
1
2
3
Uchwyt MIG:
PL
