6 7
Rev. 24.11.2021 Rev. 24.11.2021
• Die Schweißmaschine darf nicht auf eine heiße Oberäche gestellt werden.
• Das Gerät ist in einem trockenen und sauberen Raum zu lagern.
3.3 ANSCHLUSS DES GERÄTS
3.3.1 Stromanschluss
• Die Überprüfung des Stromanschlusses ist durch eine qualizierte Person durchzuführen. Darüber
hinaus sollte eine entsprechend qualizierte Person überprüfen, ob die Erdung und elektrische Anlage
den Sicherheitseinrichtungen und den -vorschriften entsprechen und sachgerecht funktionieren.
• Das Gerät ist in der Nähe des Arbeitsortes aufzustellen.
• Einphasige Schweißmaschinen sollten an eine Steckdose angeschlossen werden, die mit einem
Erdungsstecker ausgerüstet ist.
• Die Schweißgeräte, die aus dem dreiphasigen Netz versorgt werden, werden ohne Stecker geliefert.
Der Stecker muss selbständig beschafft werden. Mit der Montage ist eine dazu qualizierte Person zu
beauftragen.
ACHTUNG! DAS GERÄT DARF NUR BETRIEBEN WERDEN, WENN DIE ANLAGE ÜBER EINE
FUNKTIONSFÄHIGE SICHERUNG VERFÜGT!
3.3.2 Gasanschluss
• Platzieren Sie die Gasaschen weit vom geschweißten Gegenstand entfernt und schützen Sie diese vor
Stürzen.
• Schließen Sie die Flasche oder Gasanlage unter Anwendung von einem geeigneten Flansch und
Reduktionsgerät mit Gasdurchussregelung an den Gasanschluss der Schweißmaschine an. Achtung!
Das Anschließen von Reduktionsgeräten für den Haushalt (Herd etc.) an Gasaschen für das Schweißen
und umgekehrt ist unzulässig. Derartige Benutzung kann zur Zerstörung des Reduktionsgeräts und zu
Körperverletzungen führen.
• Die sparsame Verwendung von Gas verlängert die Schweißzeit.
4. BEDIENUNG
DE
7. STÖRUNGSANZEIGE = Bei folgenden zwei Situationen geht die Lampe an:
a) Wenn die Maschine eine Fehlfunktion hat und nicht betrieben werden kann.
b) Wenn das Schweißgerät die standardmäßige Belastungsdauer überschreitet, setzt der Schutz-
modus ein und die Maschine stellt ihre Funktion ein. Das heißt, dass das Gerät jetzt ausläuft um
die Temperaturkontrolle wieder herstellen zu können, nachdem das Gerät überhitzt wurde. Die
Maschine kommt aus diesem Grunde zum Stillstand. Während dieses Vorgangs leuchtet die rote
Warnleuchte an der Frontverkleidung auf. In diesem Fall müssen Sie den Stromstecker nicht aus
der Steckdose entfernen. Zum Abkühlen der Maschine kann die Lüftung weiter arbeiten um die
Kühlung voranzutreiben. Wenn das rote Licht nicht mehr aueuchtet, ist die Temperatur nun auf
normale Betriebstemperatur gesunken und das Gerät kann wieder in Betrieb gesetzt werden.
8. Gasanschluss – hinten am Gerät
9. MMA-Anschluss = Lichtbogenhandschweißen (E-Hand/MMA)
Ist eines der ältesten elektrischen Schweißverfahren für metallische Werkstoffe, welches heute
noch angewandt wird. Ein elektronischer Lichtbogen zwischen einer als Zusatzwerkstoff ab-
schmelzenden Elektrode und dem Werkstück wird als Wärmequelle zum Schweißen genutzt.
10. Massenleitung
Das Gerät kann sowohl mit Massiv-Draht und Gas, als auch mit Füll-Draht ohne Gas betrieben werden.
Sofern Sie beim S-MIGMA-155 | S-MIGMA-175 | S-MIGMA-195 mit Fülldraht arbeiten wollen, so müssen die
Pole gemäß der Abbildung getauscht werden.
DE
1
2
3
45
6
7
8
9
10
S-MIGMA-155:
1
2
3
5
7
6
8
9
10

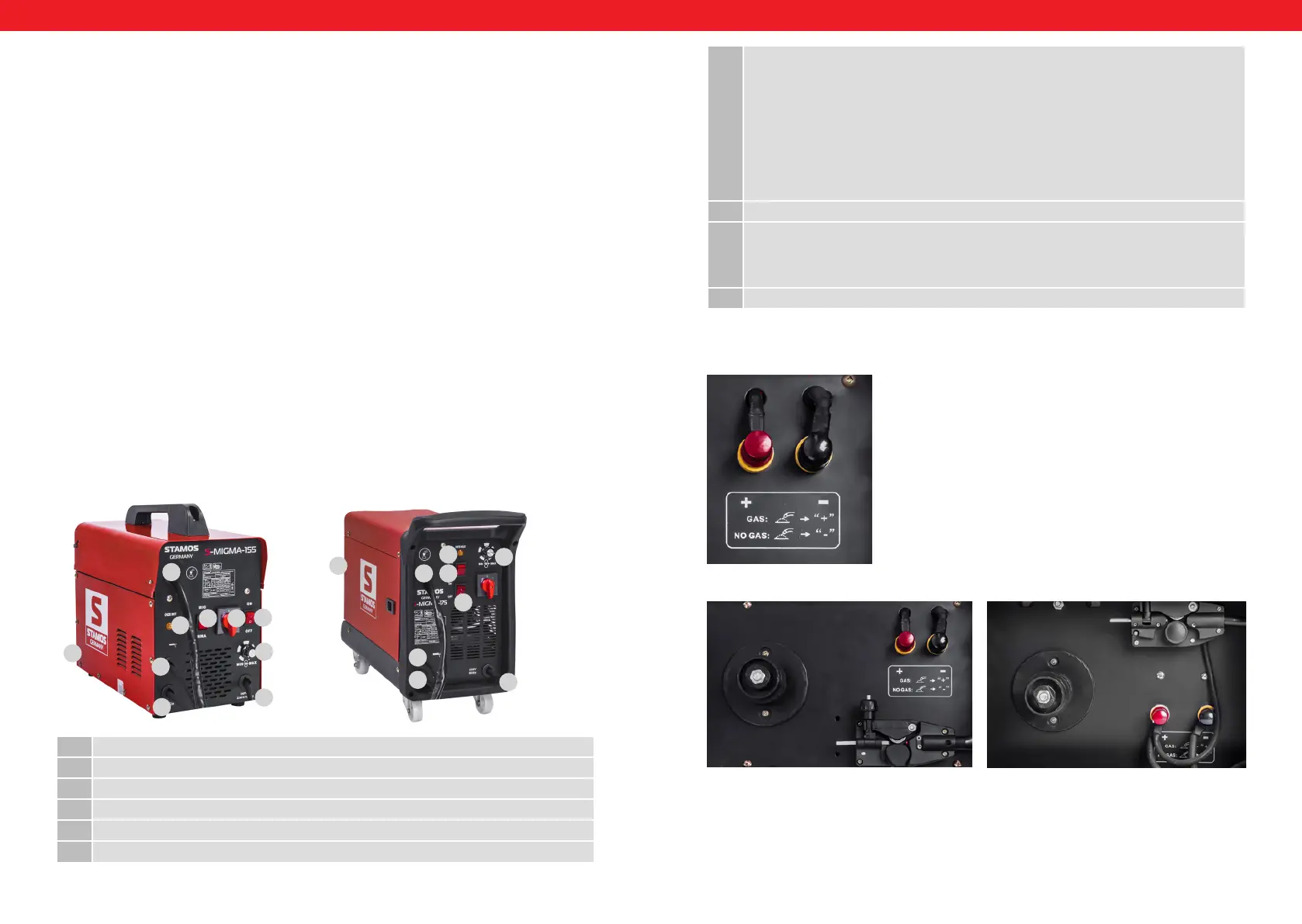

1. Energieversorgung
2. Drehknopf zur Regelung der Geschwindigkeit des Drahtvorschubs
3. An- / Ausschalter
4. CURRENT = Hauptstrom einstellbar
5. Betriebsschalter MIG / MMA
6. Leitung mit MIG-Halterung
„GAS:” – MIG - Schweißen
„NO GAS:” – Fülldrahtschweißen (FLUX)
Vorbereitung der Drahtvorschubeinheit
S-MIGMA-155: S-MIGMA-175 | S-MIGMA-195:
1. Öffnen Sie die obere Abdeckung (S-MIGMA-155) / die linke Seitentür (S-MIGMA-175 | S-MIGMA-195)
des Schweißgeräts, indem Sie an dem Hebel ziehen..
2. Bitte beachten Sie die Größe der Spulen-Halterung. Diese muss mit dem Durchmesser der Spule
übereinstimmen. Setzen Sie dann die Spule auf die Zahnstange.
3. Bitte entpacken Sie den Draht im Uhrzeigersinn. Der Draht Anfang ist meistens an der Spule fest
gemacht, sodass sich der Draht nicht von der Spule lösen kann. Nutzen Sie eine handelsübliche Spule.
Die Größe der Halterung ist dem Standard entsprechend.
