8
MONTAGE

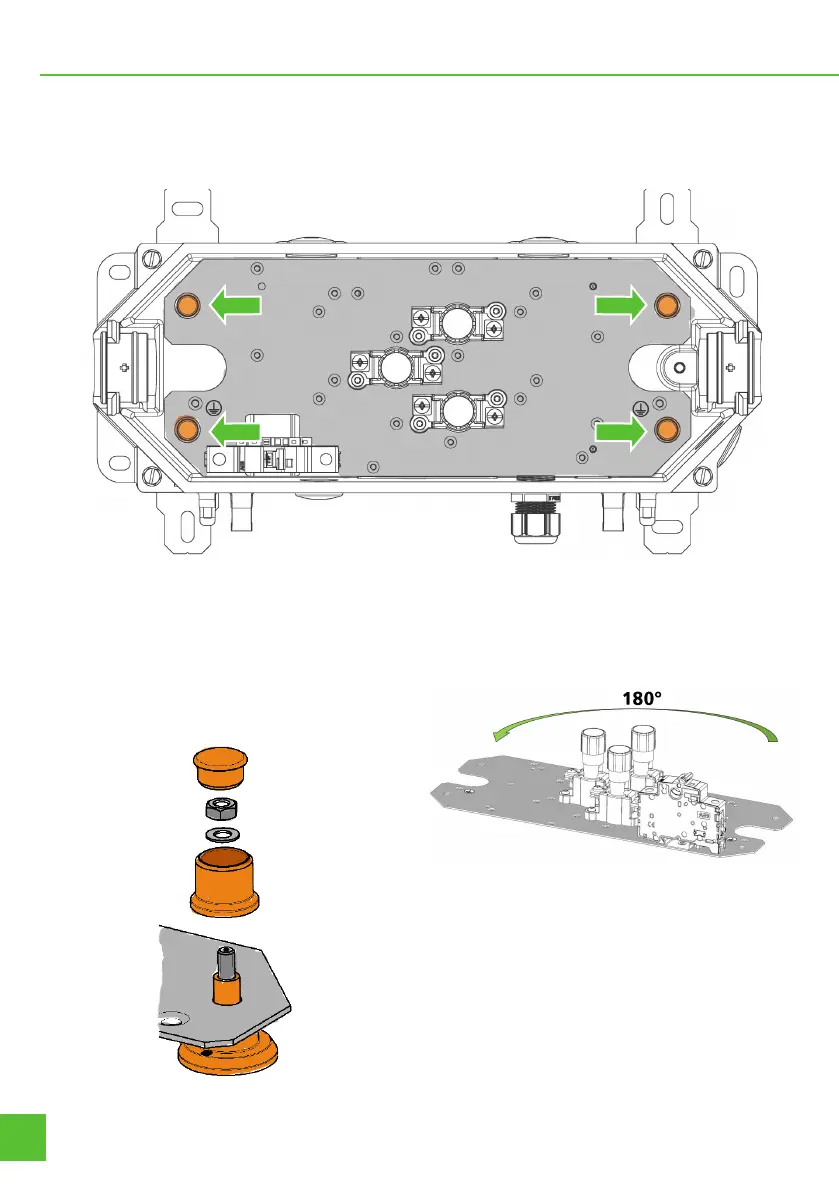

Montagehinweis
Die Montageplatte lässt sich um 180° verdrehen, wenn die Installationsgegebenheiten es erfordern.
Hierzu ist es nicht nötig die bereits auf der Montageplatte verbauten Komponenten zu deinstallieren.
Die Platte kann samt aller Aufbauten gelöst und verdreht werden. Dafür sind die vier Befestigungspunkte zu lösen.
Hierzu sind die Verschlussstopfen der Fixierungs-
punkte durch Abhebeln zu entfernen und die darun-
ter befindliche M4-Mutter zu lösen. Danach lassen
sich die Isolationskappen abnehmen.
Nun lässt sich die Montageplatte anheben und um
180° verdrehen.
Anschließend sind die Isolationskappen wieder auf-
zusetzen, die M4-Muttern sind mit 1 Nm anzuziehen
und die Verschlussstopfen wieder zu platzieren.
Nun sind die sind die Gehäuseöffnungen der nun
neuen Lage anzupassen und mit Kabelverschrau-
bung (6 Nm) bzw. Verschlussschraube (2 Nm) zu
verschließen.
