CT
76

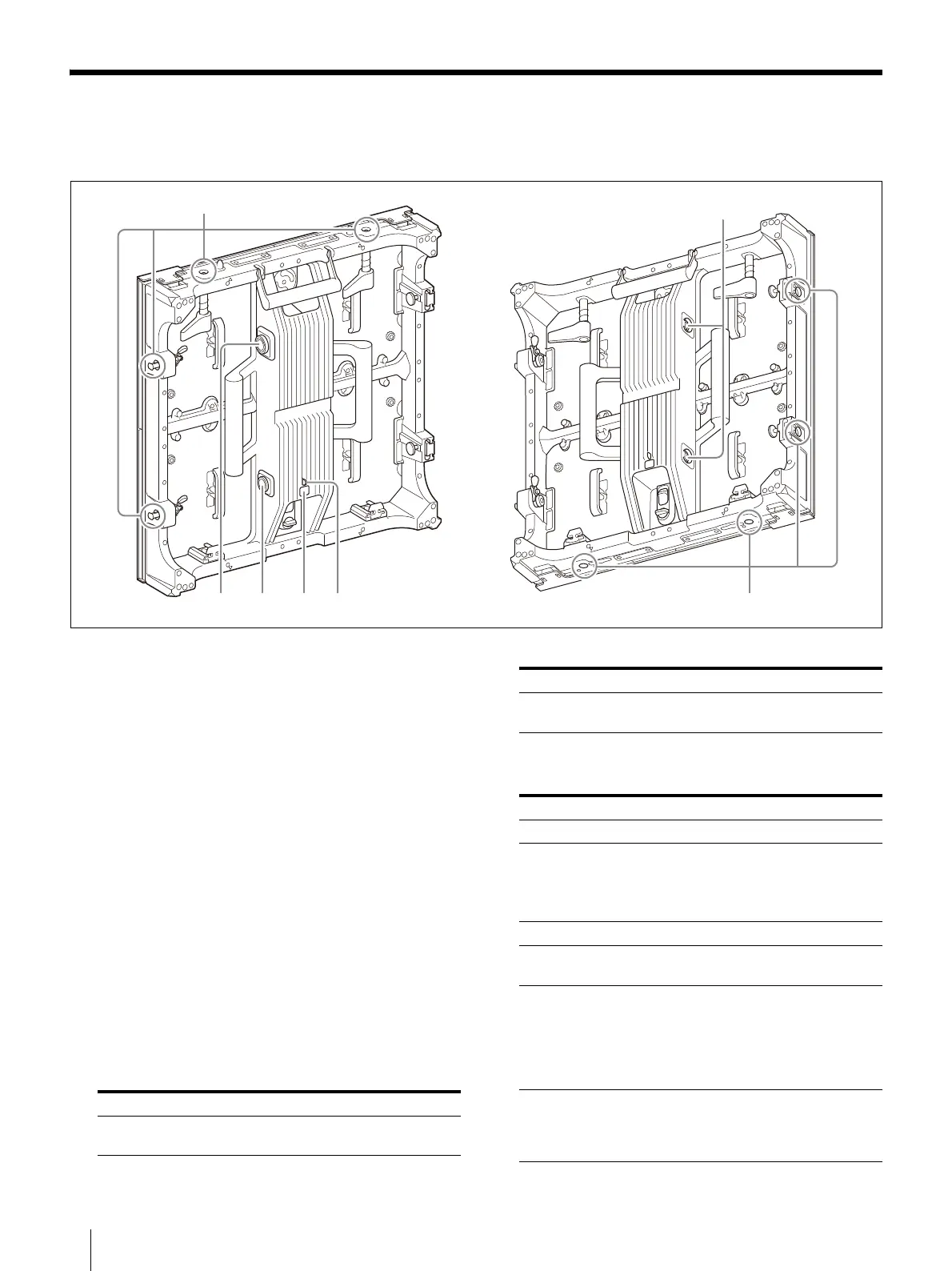

零件辨識
零件辨識
左/右
顯示櫃接頭
連接到其他顯示櫃。
右側、左側、頂部和底部各有兩個櫃接頭。
P
WR OUT （AC 電源輸出）接頭
使用用於
櫃間連接的電源線
*1
（未提供），將此
接頭連接到菊花鏈連接中後續顯示櫃上的 PWR IN
（AC 電源輸入）接頭。
此接頭不用於菊花鏈連接中最後的顯示櫃。
P
WR IN （AC 電源輸入）接頭
使用
用於
櫃間連接的電源線
*1
（未提供），將此
接頭連接到菊花鏈連接中前面顯示櫃上的 PWR
OUT （AC 電源輸出）接頭。
對於菊花鏈連接中的第一個顯示櫃，使用用於電
源和
櫃間連接
的電源線
*2
（未提供），將此接頭
連接到電路斷路器。
T
EST 開關
使用此開
關，可以在不連接控制器的情況下顯示
測試圖案。
STATU
S 指示燈
表示顯示
櫃的系統狀態。
ɠɟɡɢ
ɞ
ɣ
ɞ
操作 說明
長按 正常模式：進入測試模式。
測試模式：進入正常模式。
按一下 正常模式：無變更
測試模式：變更測試圖案。
狀態 ZRD-VS25FB ZRD-VS25FM
顯示櫃關閉 關閉 關閉
系統處於啟動狀態
*
3
以紅色點亮 以白色點亮
以洋紅色點亮
以黃色點亮
返回以白色點亮
錯誤狀態 以紅色閃爍 以紅色閃爍
正常狀態
（乙太網路未連接）
以綠色點亮 以綠色點亮
正常狀態
（乙太網路連接正
常，控制器未連接，
櫃連接正常）
以藍色閃爍
（每次閃爍
1 次：1 連接埠
連接，每次閃爍
2 次：2 連接埠
連接）
以藍色閃爍
（每次閃爍
1 次：1 連接埠
連接，每次閃爍
2 次：2 連接埠
連接）
正常狀態
（乙太網路連接正
常，控制器連接正
常）
以藍色點亮 以藍色點亮
操作 說明
