35
Posizione e funzioni dei componenti
Pannello posteriore
Blocco ANTENNA A
a Connettori ANTENNA A IN / DC OUT 1 e 2
(ingresso dell’antenna A /uscita di alimentazione
CC 1 e 2)
Se si utilizza un cavo coassiale, il segnale viene emesso
dall’antenna UHF di Sony mentre l’alimentazione viene
fornita all’amplificatore di potenza dell’antenna.
L’alimentazione può essere impostata su 9V o su OFF
usando l’interruttore ANTENNA A DC OUT del pannello
anteriore. A seconda della gamma richiesta del microfono
wireless, è possibile collegare fino a due antenne.
b Connettore ANTENNA A CASCADE
Se si usano due divisori contemporaneamente, collegare
questo connettore al connettore ANTENNA A IN/DC
OUT 1 o 2 del secondo divisore.
c Connettori ANTENNA A OUT 1 a 4 (uscita
dell’antenna A 1 a 4)
Realizzare il collegamento dal connettore ANTENNA A
OUT dell’apparecchio al connettore ANTENNA A IN del
sintonizzatore.
Blocco alimentazione CA
d Connettore AC IN
Realizzare il collegamento a una fonte di alimentazione
CA con il cavo di alimentazione CA in dotazione.
Blocco ANTENNA B
e Connettori ANTENNA B IN / DC OUT 1 e 2
(ingresso dell’antenna B/uscita di alimentazione
CC 1 e 2)
Se si utilizza un cavo coassiale, il segnale viene emesso
dall’antenna UHF di Sony mentre l’alimentazione viene
fornita all’amplificatore di potenza dell’antenna.
L’alimentazione può essere impostata su 9V o su OFF
usando l’interruttore ANTENNA B DC OUT del pannello
anteriore. A seconda della gamma richiesta del microfono
wireless, è possibile collegare fino a due antenne.
f Connettore ANTENNA B CASCADE
Se si usano due divisori contemporaneamente, collegare
questo connettore al connettore ANTENNA B IN/DC
OUT 1 o 2 del secondo divisore.
g Connettori ANTENNA B OUT 1 a 4 (uscita
dell’antenna B 1 a 4)
Realizzare il collegamento dal connettore ANTENNA B
OUT dell’apparecchio al connettore ANTENNA B IN del
sintonizzatore.

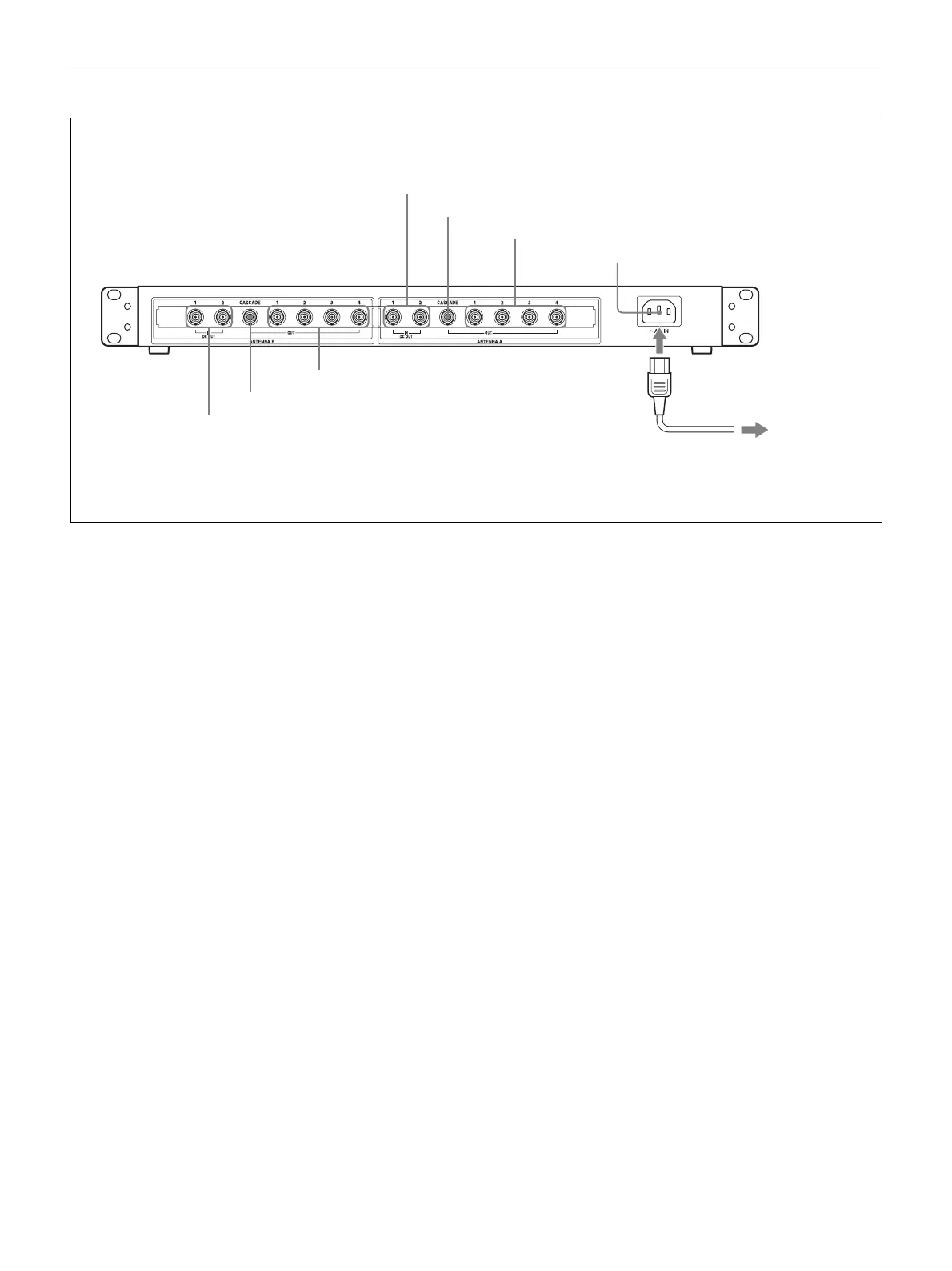

2 Connettore ANTENNA A CASCADE
1 Connettori ANTENNA A IN/ DC OUT 1 e 2
3 Connettori ANTENNA A OUT 1 a 4
5 Connettori ANTENNA B IN/ DC OUT 1 e 2
4 Connettore AC IN
7 Connettori ANTENNA B OUT 1 a 4
Cavo di alimentazione CA
(in dotazione)
6 Connettore ANTENNA B CASCADE
a una fonte di alimentazione CA
