Position und Funktion der Teile
Rückseite
ANTENNA A-Block
a ANTENNA A IN / DC OUT 1- und 2 (Antenne A
Eingang/Gleichstrom-Ausgang 1 und 2)-
Anschlüsse
Bei einer Verbindung durch Koaxialkabel wird das Signal
von der Sony UHF-Antenne eingegeben, während der
Leistungsverstärker der Antenne mit Strom versorgt wird.
Die Stromversorgung kann durch Betätigen des
ANTENNA A DC OUT-Schalters auf der Vorderseite auf
9V oder auf OFF gesetzt werden. Je nach erforderlichem
Bereich des drahtlosen Mikrofons können bis zu zwei
Antennen angeschlossen werden.
b ANTENNA A CASCADE-Anschluss
Verbinden Sie diesen Anschluss bei gleichzeitiger
Verwendung von zwei Teilern mit dem ANTENNA A IN/
DC OUT-Anschluss 1 oder 2 am zweiten Teiler.
c ANTENNA A OUT 1- bis 4 (Antenne A Ausgang 1
bis 4)-Anschlüsse
Verbindung vom ANTENNA A OUT-Anschluss am Gerät
mit dem ANTENNA A IN-Anschluss am Tuner.
Netzteil-Block
d AC IN-Anschluss
Verbindung mit einer Wechselstromquelle durch das
mitgelieferte Netzkabel.
ANTENNA B-Block
e ANTENNA B IN / DC OUT 1- und 2 (Antenne B
Eingang/Gleichstrom-Ausgang 1 und 2)-
Anschlüsse
Bei einer Verbindung durch Koaxialkabel wird das Signal
von der Sony UHF-Antenne eingegeben, während der
Leistungsverstärker der Antenne mit Strom versorgt wird.
Die Stromversorgung kann durch Betätigen des
ANTENNA B DC OUT-Schalters auf der Vorderseite auf
9V oder auf OFF gesetzt werden. Je nach erforderlichem
Bereich des drahtlosen Mikrofons können bis zu zwei
Antennen angeschlossen werden.
f ANTENNA B CASCADE-Anschluss
Verbinden Sie diesen Anschluss bei gleichzeitiger
Verwendung von zwei Teilern mit dem ANTENNA B IN/
DC OUT-Anschluss 1 oder 2 am zweiten Teiler.
g ANTENNA B OUT 1- bis 4 (Antenne B Ausgang 1
bis 4)-Anschlüsse
Verbindung vom ANTENNA B OUT-Anschluss am Gerät
mit dem ANTENNA B IN-Anschluss am Tuner.

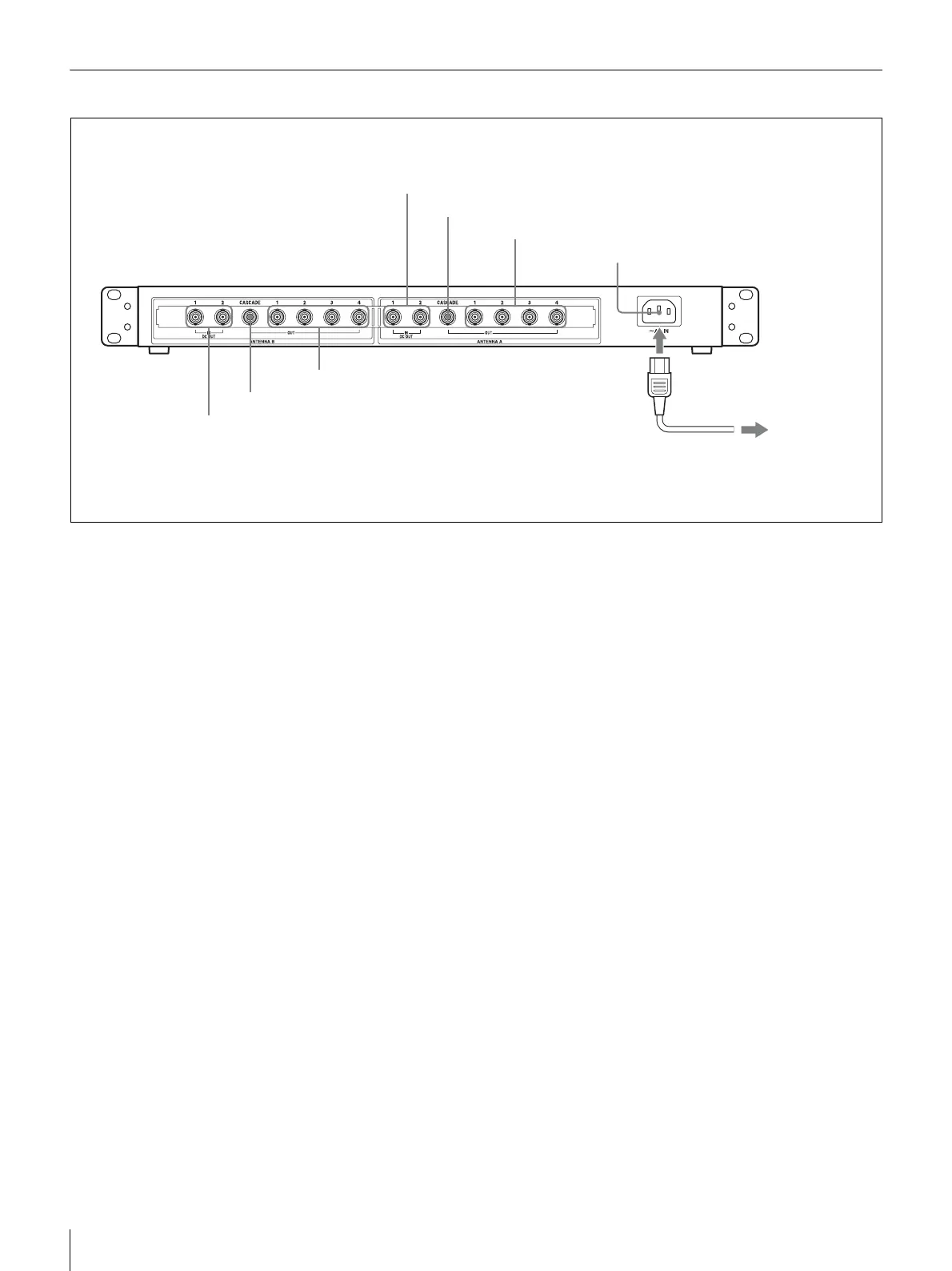

2 ANTENNA A CASCADE-Anschluss
1 ANTENNA A IN/ DC OUT 1- und 2-Anschlüsse
3 ANTENNA A OUT 1- bis 4-Anschlüsse
5 ANTENNA B IN/ DC OUT 1- und 2-Anschlüsse
4 AC IN-Anschluss
7 ANTENNA B OUT 1- bis 4-Anschlüsse
Netzkabel (mitgeliefert)
6 ANTENNA B CASCADE-Anschluss
an eine Wechselstromquelle
