17
Localisation et fonction des pièces

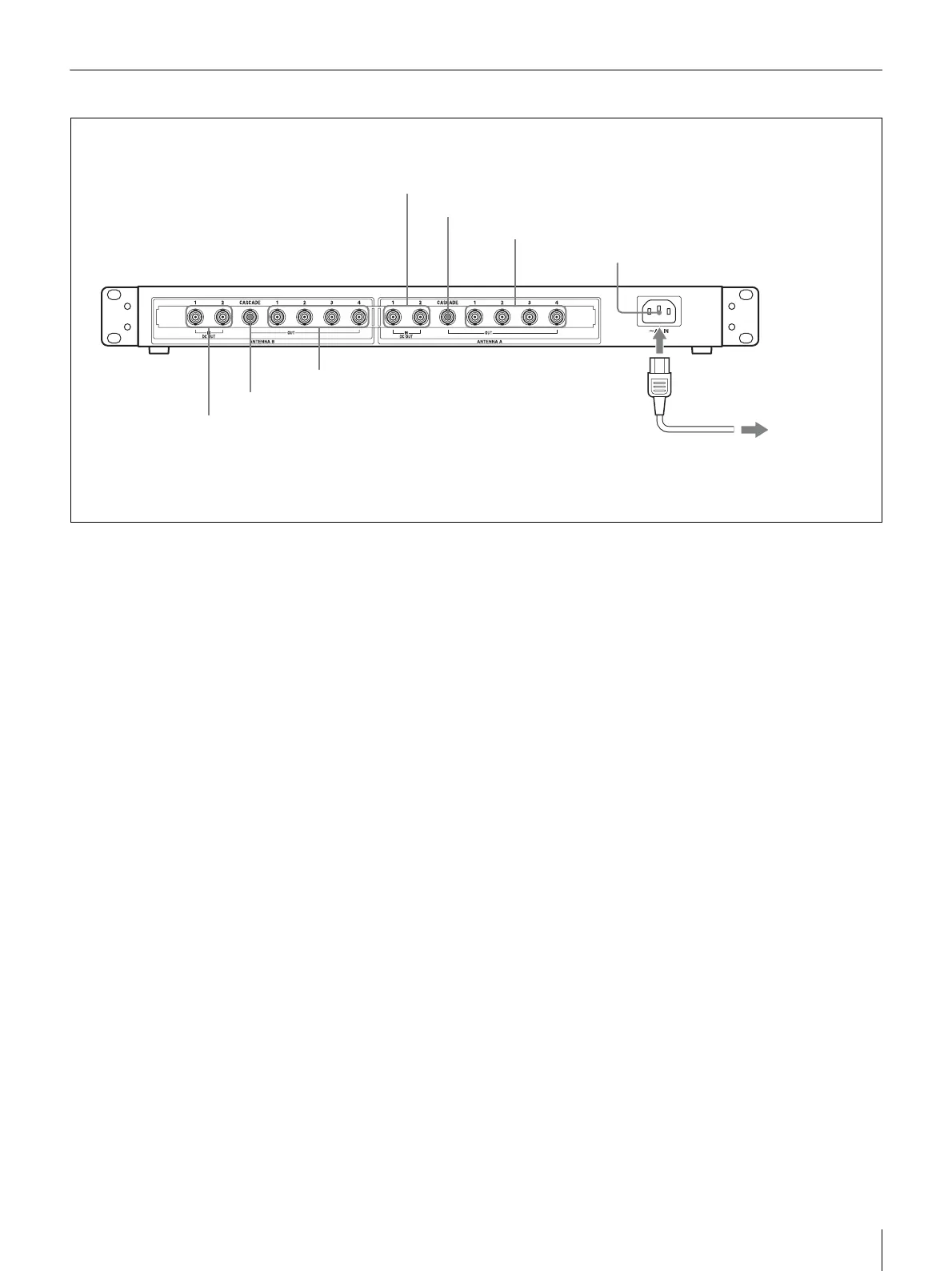

Panneau arrière
Bloc ANTENNA A
a Connecteurs ANTENNA A IN/DC OUT 1 et 2
(entrée de l’antenne A/sortie d’alimentation CC 1
et 2)
Avec une connexion utilisant un câble coaxial, le signal est
entré depuis l’antenne UHF de Sony alors que
l’alimentation est fournie à l’amplificateur de puissance de
l’antenne. L’alimentation électrique peut être réglée sur
9V ou OFF à l’aide de l’interrupteur ANTENNA A DC
OUT sur le panneau avant. En fonction de la portée
nécessaire pour le microphone sans fil, vous pouvez
connecter un maximum de deux antennes.
b Connecteur ANTENNA A CASCADE
Pendant l’utilisation simultanée des deux diviseurs,
connectez ce connecteur au connecteur ANTENNA A IN/
DC OUT 1 ou 2 sur le second diviseur.
c Connecteurs ANTENNA A OUT 1 à 4 (sortie de
l’antenne A 1 à 4)
Connectez le connecteur ANTENNA A OUT de l’appareil
au connecteur ANTENNA A IN du syntoniseur.
Bloc d’alimentation CA
d Connecteur AC IN
Connectez la source d’alimentation CA avec le cordon
d’alimentation CA fourni.
Bloc ANTENNA B
e Connecteurs ANTENNA B IN/DC OUT 1 et 2
(entrée de l’antenne B/sortie d’alimentation CC 1
et 2)
Avec une connexion utilisant un câble coaxial, le signal est
entré depuis l’antenne UHF de Sony alors que
l’alimentation est fournie à l’amplificateur de puissance de
l’antenne. L’alimentation électrique peut être réglée sur
9V ou OFF à l’aide de l’interrupteur ANTENNA B DC
OUT sur le panneau avant. En fonction de la portée
nécessaire pour le microphone sans fil, vous pouvez
connecter un maximum de deux antennes.
f Connecteur ANTENNA B CASCADE
Pendant l’utilisation simultanée des deux diviseurs,
connectez ce connecteur au connecteur ANTENNA B IN/
DC OUT 1 ou 2 sur le second diviseur.
g Connecteurs ANTENNA B OUT 1 à 4 (sortie de
l’antenne B 1 à 4)
Connectez le connecteur ANTENNA B OUT de l’appareil
au connecteur ANTENNA B IN du syntoniseur.
2 Connecteur ANTENNA A CASCADE
1 Connecteurs ANTENNA A IN/DC OUT 1 et 2
3 Connecteurs ANTENNA A OUT 1 à 4
5 Connecteurs ANTENNA B IN/DC OUT 1 et 2
4 Connecteur AC IN
7 Connecteurs ANTENNA B OUT 1 à 4
Cordon d’alimentation CA (fourni)
6 Connecteur ANTENNA B CASCADE
Vers une source d’alimentation CA
