11
(JP)
各部の名称と働き

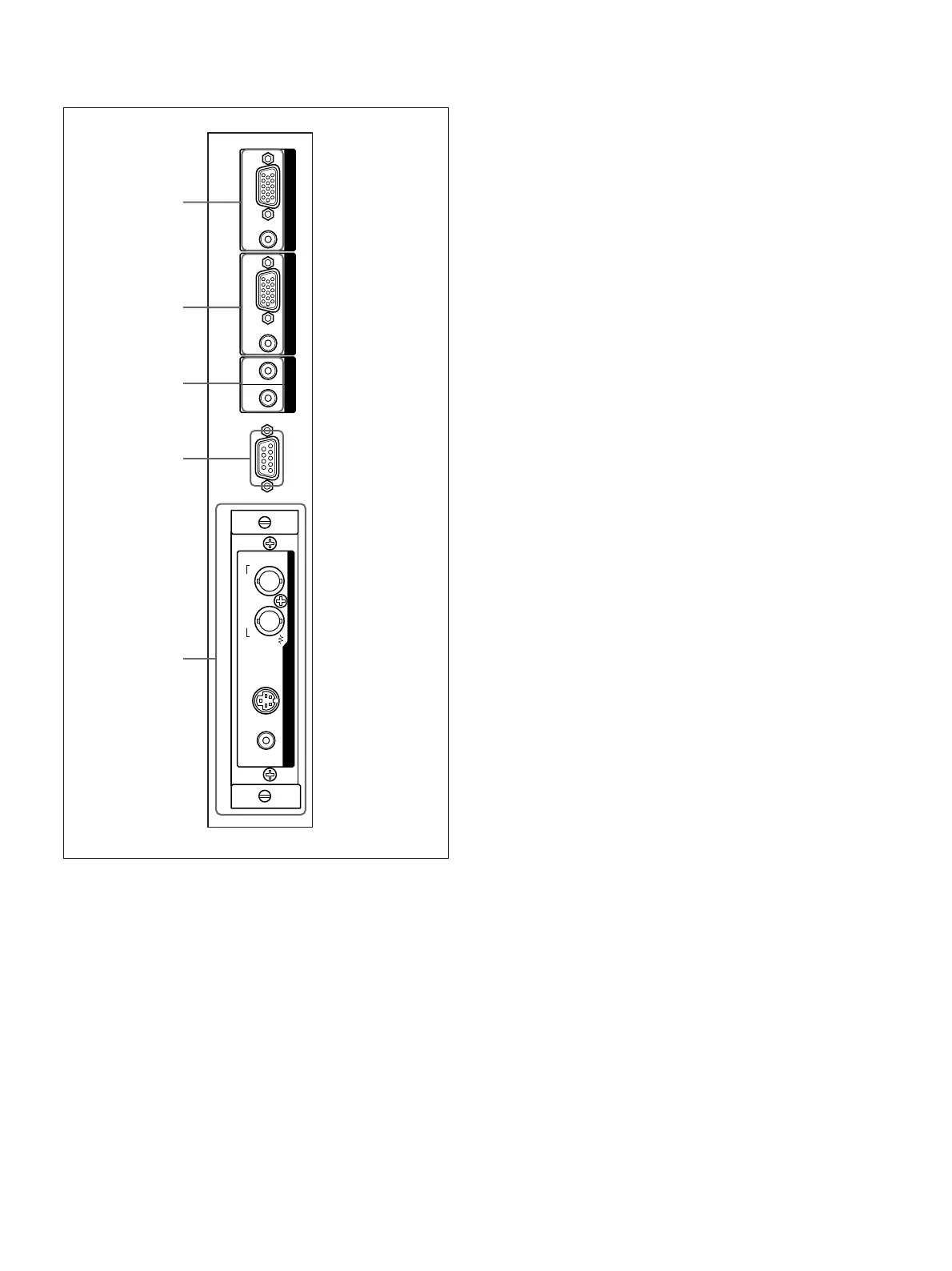

入出力端子パネル
1 INPUT1（RGB/YUV信号入力）端子
RGB/YUV（RGB/YUV信号入力）端子（D-sub15ピン）：
コンピューターや映像機器のアナログRGB信号出力端子ま
たはコンポーネント（YUV）信号出力端子と接続します。
また、HDアナログコンポーネント（Y/P
B/PR）信号の入力に
も対応しています。コンポーネント信 号をこの端子へ入力す
る場合には、53（JP）ページのピン配列を参考にしてくださ
い。
AUDIO（音声入力）端子（ステレオミニジャック）：音声信号を
入力します。コンピューターや 映像機器の音声出力端子と接
続します。
4
5
INPUT 1
RGB / YUV
AUDIO
INPUT 2
CONTROL S
REMOTE
RGB / YUV
AUDIO
IN OUT
1
2
3
COMPOSITE
IN OUT
Y/C IN AUDIO IN
VIDEO
2 INPUT2（RGB/YUV信号入力）端子
RGB/YUV（RGB/YUV信号入力）端子（D-sub15ピン）：
コンピューターや映像機器のアナログRGB信号出力端子ま
たはコンポーネント（YUV）信号出力端子と接続します。
また、HDアナログコンポーネント（Y/P
B/PR）信号の入力に
も対応しています。コンポーネント信 号をこの端子へ入力す
る場合には、53（JP）ページのピン配列を参考にしてくださ
い。
AUDIO（音声入力）端子（ステレオミニジャック）：音声信号を
入力します。コンピューターや 映像機器の音声出力端子と接
続します。
3 CONTROLSIN/OUT（コントロールS信号入力／出
力）端子（ミニジャック）
ビデオ機器や他のディスプレイの CONTROLS端子に接続する
と、1台のリモートコマンダーで複数の機器を操作できます。本機
のCONTROLSOUT端子と他の機器のCONTROLSIN端子、
本機のCONTROLSIN端子と他の機器のCONTROLSOUT端
子を接続します。
4 REMOTE（RS-232C）用端子（D-sub9ピン）
RS-232Cプロトコルを使って、リモートコントロールを行う場合に接
続します。詳しくはお買い上げ店またはソニーのサービス窓口にご
相談ください。
5 VIDEO（ビデオ）端子
COMPOSITEIN（映像入力）端子（BNC型）：映像機器の
コンポジット信号出力端子と接続します。
COMPOSITEOUT（映像出力）端子（BNC型）：映像機器
のコンポジット信号入力端子と接続します。
Y/CIN（映像入力）端子（ミニDIN4ピン）：映像機器のY/
C出力端子と接続します。
AUDIOIN（音声入力）端子（ステレオミニジャック）：音声信
号を入力します。映像機器の音声出力端子と接続します。
INPUT1またはINPUT2のRGB/YUV信号入力端子に接続する
ケーブルは、下記のフェライトコア付ケーブルか相当品を使用して
ください。
SMF-400(DSub-DSub15P)
MTSB-15HKBB-18(DSub15P-BNC)
