38
各部の名称
各部の名称

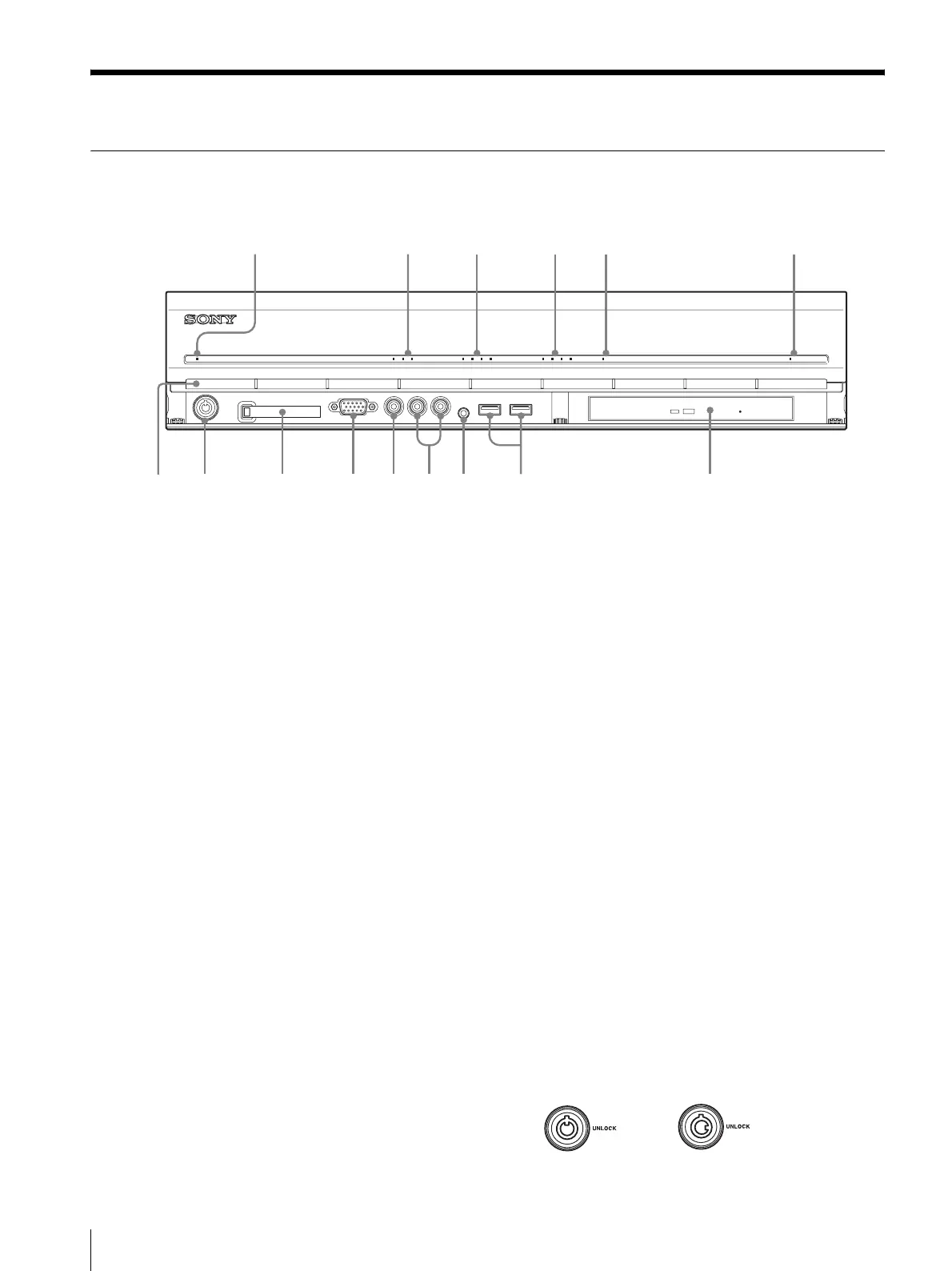

前面（カバーを開けた状態）
NSR-100/50
A POWER LED
起動中は緑色とアンバー色が交互に点灯します。
起動が完了すると緑色に点灯します。
スタンバイモードのときはアンバー色に点灯します。
B NETWORK LED（1 ～ 3）
背面の LAN コネクター（1 ～ 3）にそれぞれアク
ティビティがあるときに緑色に点灯します。
C HDD LED
内蔵ハードディスクのアクセス時に緑色に点滅しま
す。 ハードディスクにエラーが発生したときはアン
バー色に点灯します。
D STATUS LED（1 ～ 4）
本機の起動時に、１→ 2 → 3 → 4 の順で点灯します。
また、エラーが発生したときには、ERROR LED が
点灯／点滅するとともに STATUS LED が点灯し、
エラーの内容を表示します。
詳細は、「STATUS LED の見かた」 （52 ページ）を
参照してください。
E ERROR LED
エラーが発生した場合に点灯／点滅します。
F REC LED
画像の記録中に点灯します。
G DVD/CD ドライブ
本機の内蔵ハードディスクに保存されているデータ
を、DVD、CD メディアに記録できます。
＊使用できるメディアについては、本機に付属の NSR
Series Manual, Tool & Source Codes CD に収
録されている『ユーザーガイド』（PDF）を参照し
てください。
H USB コネクター
USB キーボード、USB マウス、USB フラッシュメ
モリー、リモコン（RM-NS10）を接続します。
I マイク入力端子
＊
外部機器からの音声を入力します。
J オーディオ出力端子（L/R）
音声を出力します。
K ビデオ出力端子
ビデオデッキなどを接続します。
常にモニターコネクター 1 と同じ映像が表示されま
す。
L モニターコネクター １
モニターを接続します。
M コンパクトフラッシュカードスロット
本機の内蔵ハードディスクに保存されている設定デー
タを、コンパクトフラッシュカードに記録できます。
N 鍵穴
付属の HDD トレイ施錠鍵を使って、フロントベゼ
ルをロックします。ロック時には、フロントベゼル
は引き出せません。また、フロントベゼルを引き出
した状態でロックしないでください。
ロック時とロック解除時の鍵穴の位置は、以下のと
おりです。
POWER 1 2 3NETWORK 1 2 3 4HDD 1 2 3 4 ERRORSTATUS REC
123 4 5 6
708q
a
9q
s
q
d
q
f
q
g
ロック時 ロック解除時
