スタンドの高さを調節する (LMD-2451TD)
20
ソニーモニターコントロールユニット BKM-15R に接続し
ます。
◆詳しくは「プログラマー用インターフェース解説書」（付属の
CD-ROM に収録、日本語と英語のみ）をご覧ください。
ご注意
• 別売の LAN ケーブルご使用の際は、輻射ノイズによる
誤動作を防ぐため、シールドタイプのケーブルを使用し
てください。
• 安全のために、周辺機器を接続する際は、過大電圧を持
つ可能性があるコネクターをこの端子に接続しないでく
ださい。
接続については本書の指示に従ってください。
• ネットワークの使用環境により、接続速度に差が生じる
ことがあります。本機は 10BASE-T/100BASE-TX の通
信速度や通信品質を保証するものではありません。
p SERIALREMOTE（シリアルリモート）RS-232C
端子（D-sub9 ピン、凹）
外部機器の RS-232C コントロール端子に接続します。
接続された外部機器からコントロールコマンドを送るこ
とで、モニターの操作を行うことができます。
◆ピン配置と出荷時の各ピンへの機能の割り付けについて詳し
くは、45 ページをご覧ください。
◆詳しくは「プログラマー用インターフェース解説書」（付属の
CD-ROM に収録、日本語と英語のみ）をご覧ください。
q DVI-D入力端子（DVI-D）
DVIRev.1.0 準拠のデジタル RGB 信号を入力します。
DVI 入力で SXGA 以上の解像度の信号を使用するときは、
3m 以内のケーブルをご使用ください。
r HD15 入力端子（HDD-sub15 ピン、凹）
アナログ RGB の映像信号（0.7Vp-p、正極性）と同期信
号を入力します。
プラグアンドプレイ（Plug&Play）機能は DDC2B に対
応しています。

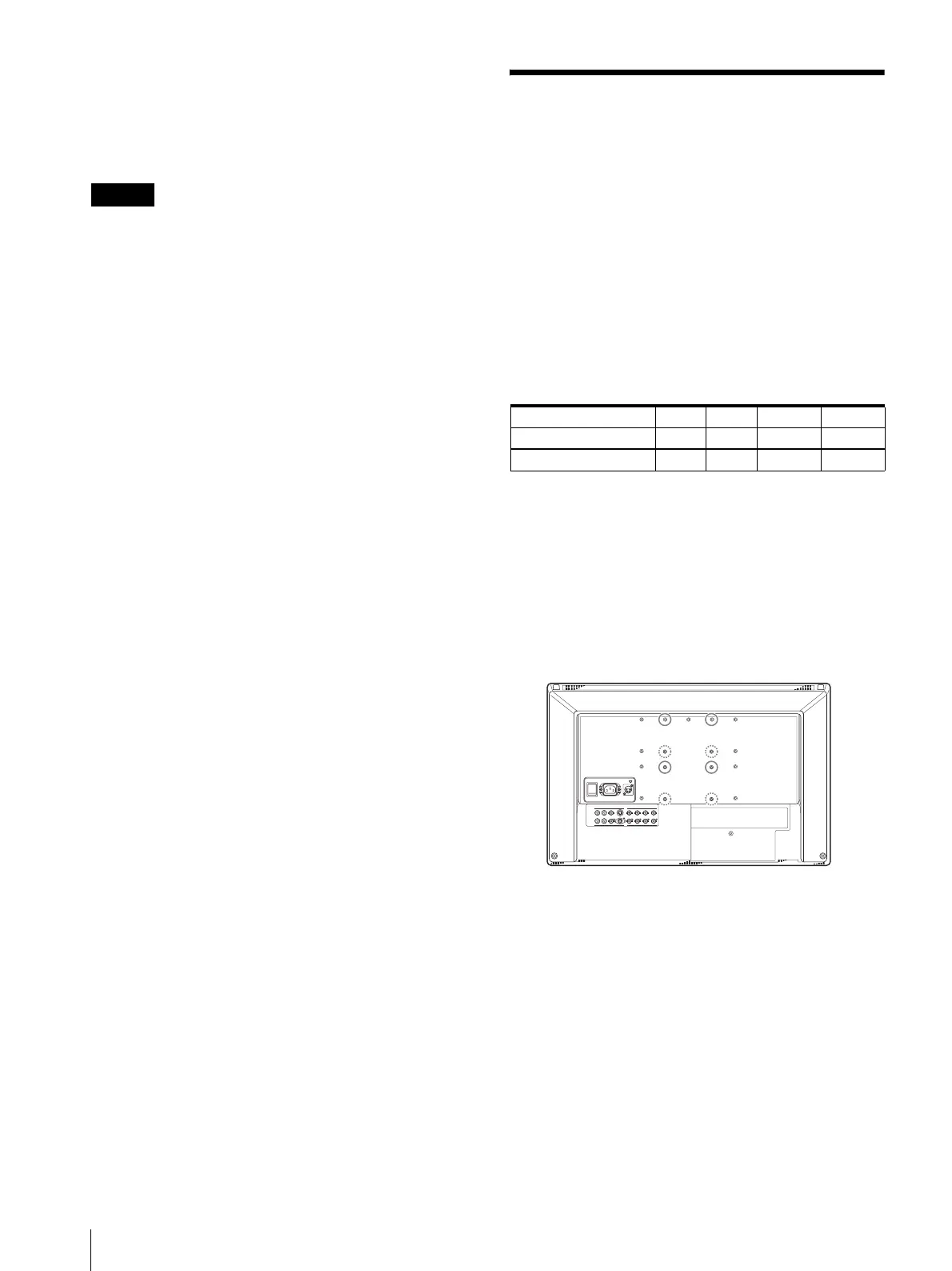

スタンドの高さを調節する
(LMD-2451TD)
LMD-2451TD にはスタンドが標準装備されています。ス
タンド取り付け部の位置とアームを取り付ける位置を変
えることにより、モニターの高さを 3 段階に変えること
ができます。高さによっては、スタンドを取り付けたま
ま入力アダプターを取り付けることもできます。
表中の A、B は、手順
2 および 4 のイラストのネジ穴を
示しています。
モニターの高さ
単位；mm
1)
スタンドを取り付けたまま入力アダプターを取り付けることができます。
2)
工場出荷時の設定です。
3)
この組み合わせでの取り付けはできません。
1
スタンド取り付け部を取りはずす（21 ページ参照）。
2
AまたはBのネジ穴にスタンド取り付け部を取り付け
る。
工場出荷時は B の位置に取り付けられています。
スタンド取り付け部位置 A A B B
アーム取り付け位置 B A B A
LMD-2451TD −
3)
430.5 471.6
1)
497.9
1),2)
+
–
A A
AA
BB
BB
AA
A：モニターの位置を低くするときに使用するネジ穴
B：モニターの位置を高くするときに使用するネジ穴
