12
JP
オプションアダプ
ター
サイドパネル 4 の端子部はスロットイン方式
になっていて、オプションアダプター（別売）
を取り付けることができます。
各アダプターの取り付けかたについては、お買
い上げ店またはソニーのサービス窓口にご相談
ください。

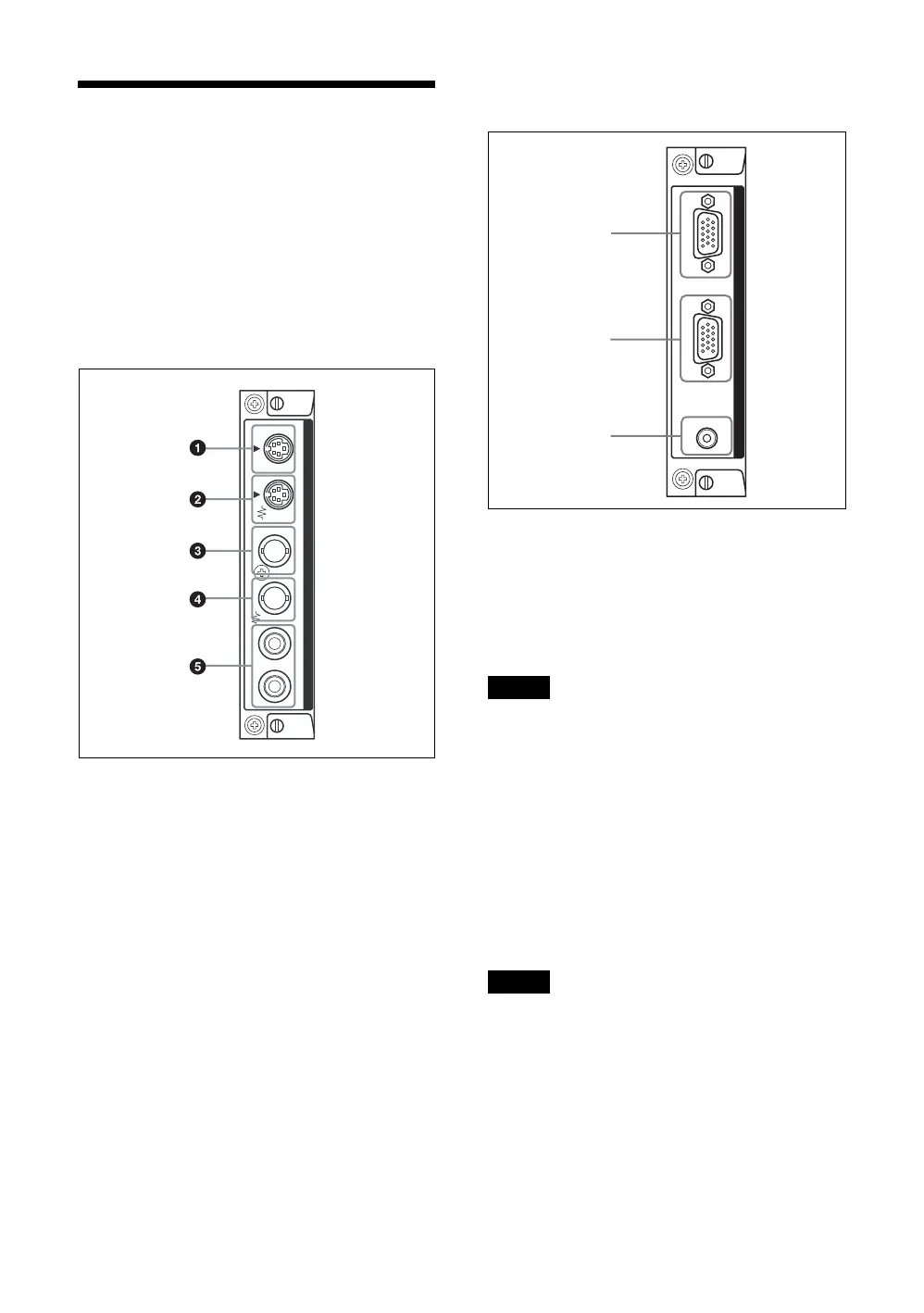

ビデオ入力アダプター BKM-FW10
1 SVIDEOIN（ミニ DIN4 ピン）：映像機器
の S ビデオ信号出力端子と接続します。
2 SVIDEOOUT（ミニ DIN4 ピン）：映像機
器の S ビデオ信号入力端子と接続します。
3 VIDEOIN（BNC 型）：映像機器のビデオ信
号出力端子と接続します。
4 VIDEOOUT（BNC 型）：映像機器のビデオ
信号入力端子と接続します。
5 AUDIOINL/R（ピンジャック）：映像機器
の音声出力端子と接続します。
RGB/ コンポーネントアクティブス
ルーアダプターBKM-FW12
1 RGB/COMPONENTIN（RGB/ コンポー
ネント信号入力）端子（D-sub15 ピン）：
映像機器や
PC
のアナログ RGB 信号出力端子
またはコンポーネント信号出力端子と接続し
ます。コンポーネント信号をこの端子へ入力
する場合には、32 ページのピン配列を参考に
してください。
コンポーネント信号を入力する際は 13、14 ピンに同
期信号を入力しないでください。画像が正しく表示さ
れない場合があります。
2 RGB/COMPONENTOUT（RGB/ コンポー
ネント信号出力）端子（D-sub15 ピン）：
映像機器や PC のアナログ RGB 信号入力端
子またはコンポーネント信号入力端子と接
続します。
3 AUDIOIN（音声入力）端子（ステレオミ
ニジャック）：
音声信号を入力します。映像機器や PC の音
声出力端子と接続します。
本機がスタンバイ状態のときや AC 電源が接続されて
いないときは、RGB/COMPONENTOUT 端子からは
出力されません。
その他、機能拡張用オプションアダプター
BKM-FW シリーズについては、それぞれの取
扱説明書をご覧ください。
VIDEO
S VIDEO
INOUTINOUTRL
AUDIO IN
VIDEO INPUT ADAPTOR
ご注意
ご注意
AUDIO
IN
OUT IN
RGB/COMPONENT ACTIVE THROUGH
1
2
3
