各部の名称と働き
16
g CAMERAPOWER（カメラ電源）スイッチとインジ
ケーター
MAINPOWER スイッチが「?」側になっているとき、この
スイッチでビデオカメラの電源を入 / 切します。「?」側を
押すと電源が入り、「a」側を押すと電源が切れます。電源
が入るとインジケーターが点灯します。
リモートコントロールパネルが接続されている場合に、リ
モートコントロールパネルの CAMPW ボタンで給電が
OFF されていると、本スイッチだけではビデオカメラの電
源を入れることはできません。
h INTERCOM（インターカム）端子（XLR5 ピン）
ヘッドセットを接続します。
◆ XLR5 ピン以外のプラグの付いたヘッドセットをお使いになる
ときは、ソニーのサービス担当者または営業担当者にお問い合
わせください。

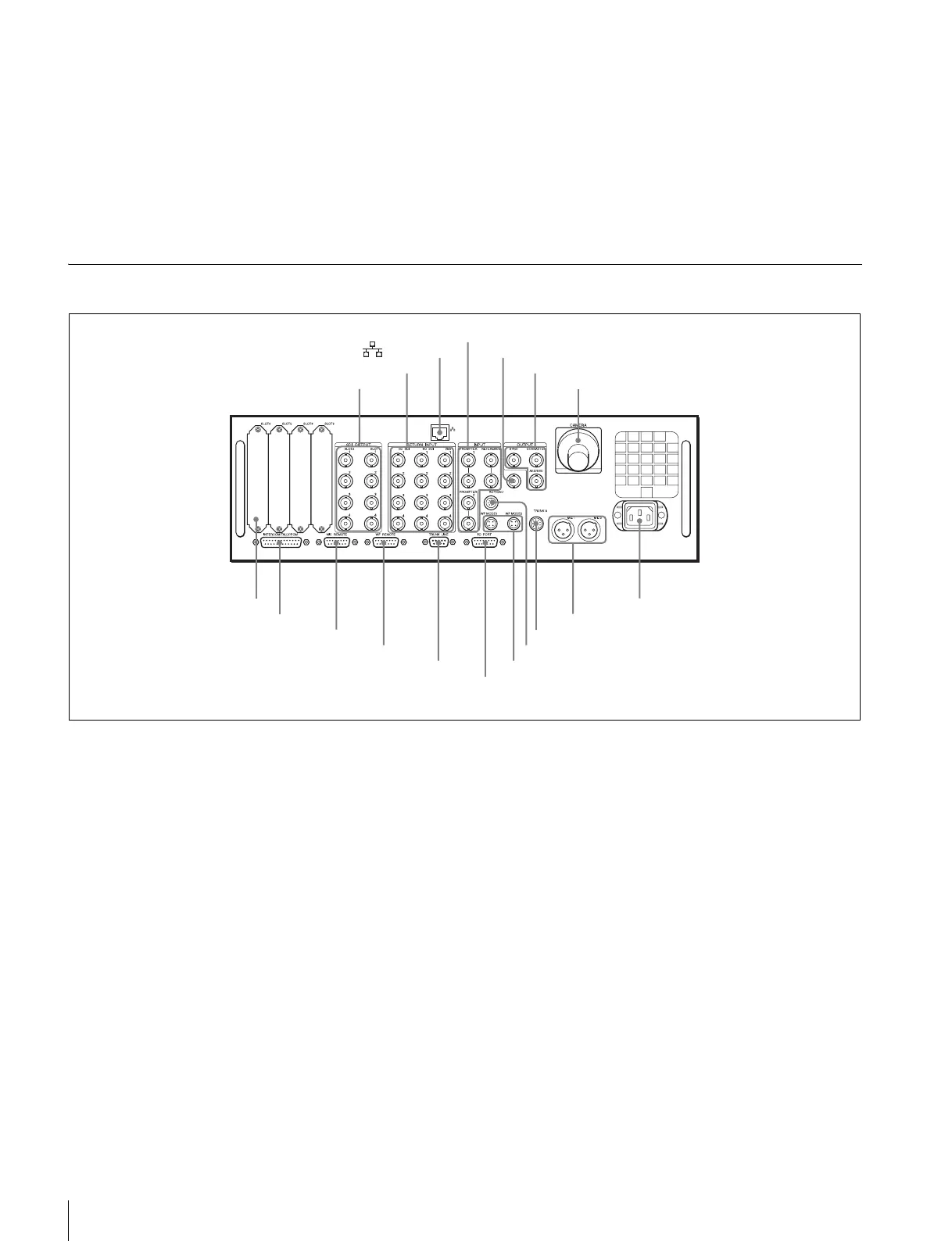

HDCU1000 後面
a SDIOUTPUT（SDI 出力端子）部（BNC 型）
ビデオカメラからの信号を HD-SDI 信号または SD-SDI 信
号として 2 系統出力します。
SDIOUTPUT3 端子と SDIOUTPUT4 端子からは、キャ
ラクターやマーカーを重畳した信号を出力できます。
SD-SDI 信号を出力するには、システムがフィールド周波数
59.94/50Hz で動作している必要があります。
◆ 設定方法については、ソニーのサービス担当者または営業担当
者にお問い合わせください。
b RETURNINPUT（リターンビデオ入力端子）部
1 HD-SDI1 〜 4（HD-SDI リターンビデオ 1、2、3、4
入力）端子（BNC 型）
4 系統の HD-SDI リターンビデオ信号を個別に入力するこ
とができます。RET1 〜 RET4 の選択は、カメラ側のリ
ターンスイッチで行います。
RET1、2、3、4 の各系統に接続する信号は、本機の設定
メニューまたはマスターセットアップユニット MSU-900 シ
リーズで選択することができます。
◆ 設定メニューについては、ソニーのサービス担当者または営業
担当者にお問い合わせください。
◆ マスターセットアップユニットのマニュアルも併せてご覧くだ
さい。
2 SD-SDI1 〜 4（SD コンポーネントSDIリターンビデオ
1、2、3、4 入力）端子（BNC 型）
フィールド周波数 59.94/50Hz でシステムが動作している
ときに、4 系統の SD コンポーネント SDI リターンビデオ
信号を個別に入力することができます。
RET1 〜 RET4 の選択はカメラ側のリターンスイッチで行
います。RET1、2、3、4 の各系統に接続する信号は、本
機の設定メニューまたはマスターセットアップユニット
MSU-900 シリーズで選択することができます。また、SD
信号では、アスペクト比も選択可能です。
7 CAMERA 端子
qk 〜 ACIN 端子
8 拡張スロット
9 INTERCOM/TALLY/PGM 端子
2 RETURNINPUT 部
4 INPUT 部
6 OUTPUT 部
0 MICREMOTE 端子
1 SDIOUTPUT 部
3 (LAN) 端子
qa WFREMOTE 端子
qs TRUNKLINE 端子
qd I/OPORT 端子
qj MIC1、MIC2 端子
qh TRUNKA 端子
qg RCP/CNU 端子
qf WFMODE1、WFMODE2 端子
5 SPARE 端子
