内部スイッチと内部基板
28
AVP 基板
a CCUPOWER（電源）インジケーター
本機の電源電圧が正常なとき点灯します。
b CAMLOCK（カメラロック）インジケーター
カメラとの通信が正常に行われているときに点灯します。
c CAMPOWER（カメラ電源）スイッチ
下側に押すと、本機と接続しているカメラの電源を ON/
OFF できます。
d SYSTEM（システム）インジケーター
/1.001（フレーム周波数）：システムのフレーム周波数が
1/1.001 に設定されているときに点灯します。
LINEDELAY（位相差）：HD 出力と SD 出力の位相差が
LINE-DELAY に設定されている時に点灯します。
走査線数 1125 本の HD の場合は 90H、走査線数 750 本
の HD の場合は 120H の位相差になります。
e 2WIRECANCEL（2 線インターカムキャンセル）つま
み
2 線システム使用時に、それぞれプロデューサーライン
（PROD）およびエンジニアライン（ENG）のサイドトー
ンレベルが最小になるように調整します。
DTX 基板
a OPTICALCONDITION（光信号受信状態）インジ
ケーター
それぞれ本機側（CCU）とカメラ側（CAM）における光
信号の受信状態（受信レベル）を表示します。
緑：良好です。
黄：受信レベルが低下しています。
赤：受信レベルが著しく低下、もしくは受信が遮断されて
います。
本機とカメラ間の通信に異常が発生しているときは、CAM
インジケーターは緑黄赤すべて消灯します。
b メニュー操作スイッチ
モニター出力に本機の設定状態を表示したり、設定メ
ニューの表示を行います。
DISP：本機の設定状態を表示します。
OFF：設定状態やメニューなどのキャラクター表示を消し
ます。
MENU：設定メニューを表示します。
c CANCEL/ENTER（取り消し / 決定）スイッチ
メニュー画面の操作に使用します。ENTER 側に押すと設
定項目の選択や決定、CANCEL 側に押すと設定項目の選択
取り消しができます。
d ＋ / −スイッチ
設定メニューの各項目の調整に使用します。
AVP
/1.001
LINE
DELAY
CCU
POWER
CAM
LOCK
CAM POWER
SYSTEM
ON/
OFF
PROD
ENG
2WIRE CANCEL

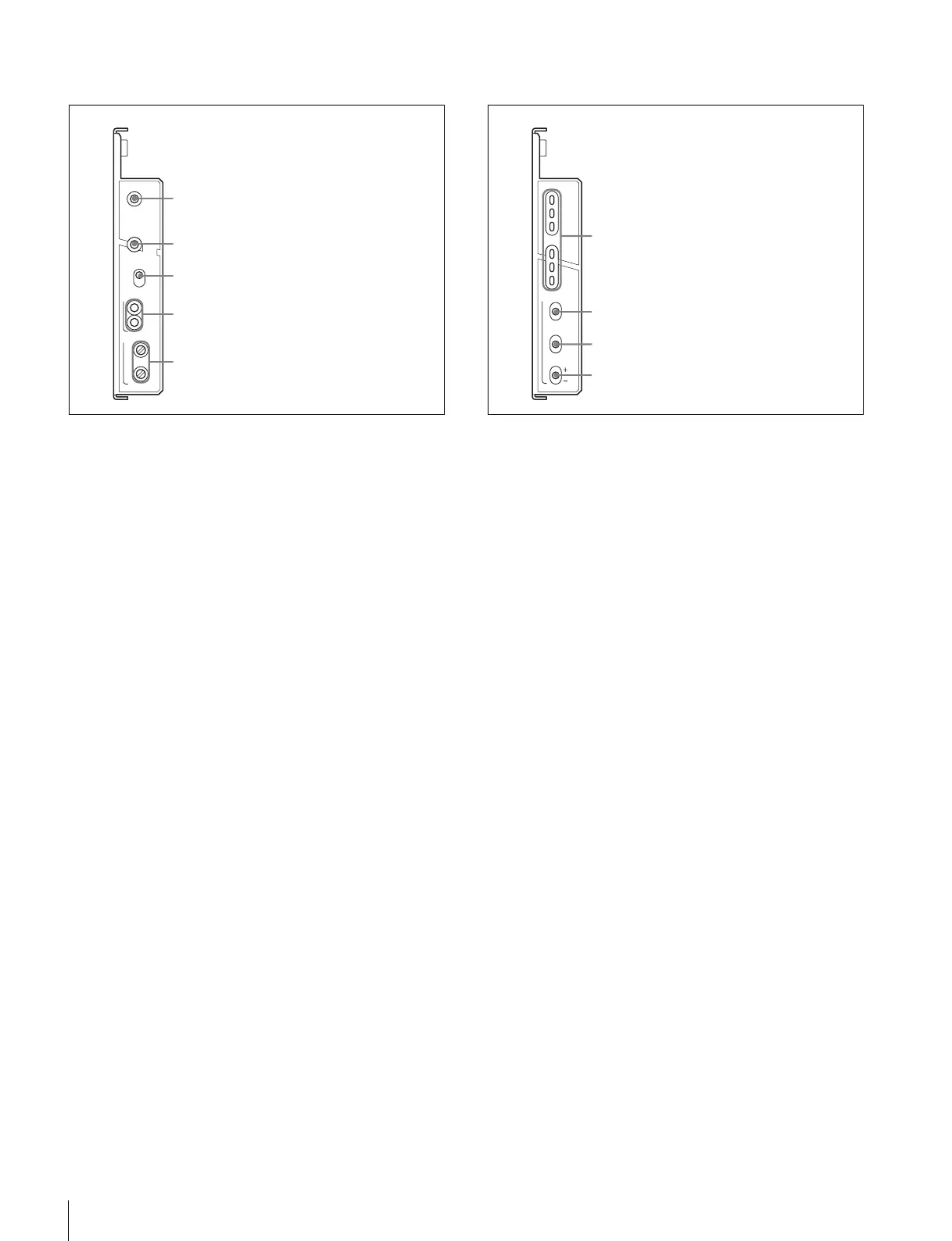

1 CCUPOWER インジケーター
2 CAMLOCK インジケーター
5 2WIRECANCEL つまみ
4 SYSTEM インジケーター
3 CAMPOWER スイッチ
DTX
CHARACTER
DISP
CCU
CAM
OFF
MENU
CANCEL
ENTER
3 CANCEL/ENTER スイッチ
4 ＋/−スイッチ
2 メニュー操作スイッチ
1 OPTICALCONDITION インジケーター
