主な仕様

21

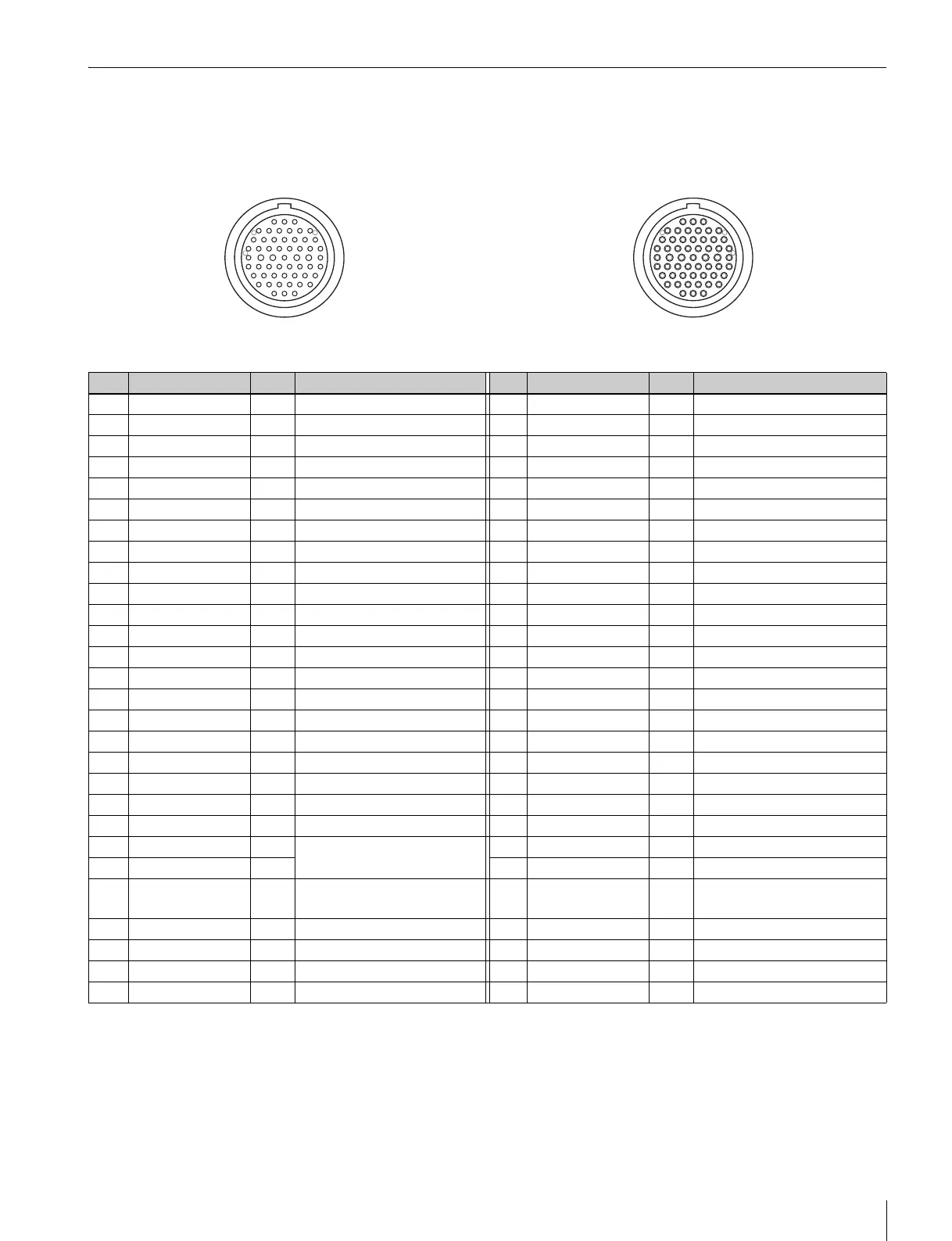

ピン配列

マルチコネクター

CCD ブロックアダプター

CAMBODY 端子（55 ピン、凸）

ケーブルアダプター

OPTHEAD 端子（55 ピン、凹）

1) 表に示す IN/OUT は CCD ブロックアダプター CAMBODY 端子側から見た場合です。

ケーブルアダプター OPTHEAD 端子側から見た場合、IN/OUT が逆になります。

13

Y

XZ

53 55

TMW

(External View)

31

ZX

55 53

TMW

Y

(External View)

No. 信号 I/O

1)

仕様 No. 信号 I/O

1)

仕様

1 R1VIDEO(X) OUT Zo=75ohms 29 UNREGGND − GNDforUNREG

2 R1VIDEO(G) − GNDforRVIDEO 30 UNREGGND − GNDforUNREG

3 R2VIDEO(X) OUT Zo=75ohms 31 INCOMMIC(Y) OUT

4 G1VIDEO(G) − GNDforGVIDEO 32 NC Noconnection

5 G1VIDEO(X) OUT Zo=75ohms 33 PLL-H(X)-GND −

6 G2VIDEO(X) OUT Zo=75ohms 34 PLL-H(Y)-GND −

7 G2VIDEO(G) − GNDforGVIDEO 35 F-acum IN

8 R2VIDEO(G) − GNDforRVIDEO 36 LENSUNREG IN

9 IRISCONT IN +3.4V(F16)to+6.2V(F2.8) 37 INCOMReceive IN 0dBu

10 B1VIDEO(G) − GNDforBVIDEO 38 VFPbVIDEO(X) IN Zi=75ohms

11 B1VIDEO(X) OUT Zo=75ohms 39 VFPbVIDEO(G) − GNDforVFVIDEO

12 B2VIDEO(X) OUT Zo=75ohms 40 RXCOMMAND(X) OUT Zo=100ohms

13 B2VIDEO(G) − GNDforBVIDEO 41 PLL-H(X) IN Positivepulse

14 OHBH(G) − GNDforOHBH 42 PLL-H(Y) IN Negativepulse

15 MICGND − GND 43 HTSG IN

16 INCOMGND − GND 44 PGM IN 0dBu

17 GND(CHU-F) − 45 VFPrVIDEO(X) IN 500mVp-p,Zi=75ohms

18 NC Noconnection 46 VFPrVIDEO(G) − GNDforVFVIDEO

19 NC Noconnection 47 RXCOMMAND(Y) OUT Zo=100ohms

20 NC Noconnection 48 TXCOMMAND(X) IN Zo=100ohms

21 OHBH(forPLL) OUT Positivepulse 49 LENSRX(X) IN Zo=100ohms

22 MIC(X) OUT − 60dBu,− 50dBu,− 40dBu,

− 30dBu, − 20dBu,selectable

50 LENSTX(X) OUT Zo=100ohms

23 MIC(Y) OUT 51 VFYVIDEO(X) IN Zi=75ohms

24 INCOMMIC(X) OUT − 20dBu(CARBONMIC),

− 60dBu(DYNAMICMIC)

52 VFYVIDEO(G) − GNDforVFVIDEO

25 CHUF IN Positivepulse 53 TXCOMMAND(Y) IN Zo=100ohms

26 UNREG IN 54 LENSRX(Y) IN Zo=100ohms

27 UNREG IN 55 LENSTX(Y) OUT Zo=100ohms

28 GND(LENSUNREG) IN
