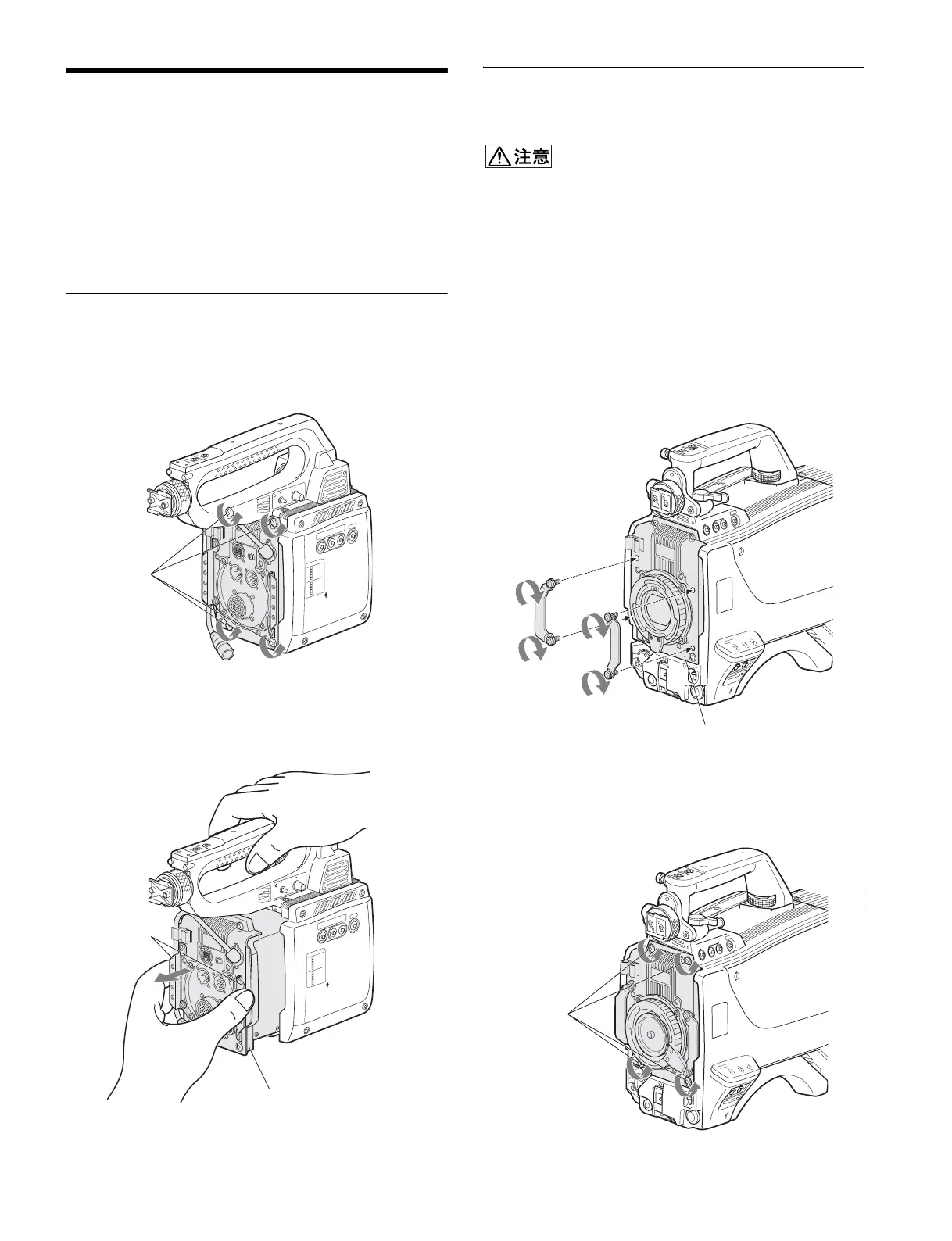

組み立て
8
組み立て
カメラ本体から取りはずした CCD ブロックを本機の CCD
ブロックアダプターに組み込み、CCD ブロックの代りに本
機のケーブルアダプターをカメラ本体に取り付けます。
プラスドライバーをご用意ください。
手順 1：CCD ブロックアダプターか
らケーブルアダプターを取りはずす
1
ケーブルアダプターを固定している4本のネジを緩める。
2
片手で CCD ブロックアダプターの取っ手を押さえ、もう
片方の手でケーブルアダプターのハンガー部分をつかん
で平行に引き抜く。
手順 2：カメラ本体の CCD ブロック
を取りはずす
• CCD ブロックを取りはずすときは、カメラの POWER ス
イッチを OFF にしてください。
• CCDブロックアダプターやカメラ内部に触れないでくださ
い。
1
HDC1500 シリーズでは、カメラからレンズマウント
キャップを外し、レンズ固定レバーを図のように下まで
押し下げてから、HKC-T1500 に付属のハンガーをカメ
ラ本体の CCD ブロックに取り付ける。
(HDC3300 はハンガーが取り付けられた状態で出荷され
ていますので、この作業は必要ありません。）
2
レンズマウントキャップを元どおり取り付ける。
3
CCD ブロックを固定している 4 本のネジを緩める。
MIC
VF
INTERCOM
12.5
25
50m
OPT HEAD
CABLE
MIC
LEVEL
INTERCOM
ON
OFF
CLEAR
FILTER
FILTER
LOCAL
ND
CC
ND
1
1/4 ND
2
1/8 ND
3
1/16ND
4
1/64ND
5
CROSS
CC
A
3200KB
4300KC
6300K
D
8000KE
RET 1
INCOM
ネジ
( 図は HKC-T1500)
MIC
VF
INTERCOM
12.5
25
50m
OPT HEAD
CABLE
MIC
LEVEL
INTERCOM
ON
OFF
CLEAR
FILTER
FILTER
LOCAL
ND
CC
ND
1
1/4 ND
2
1/8 ND
3
1/16ND
4
1/64ND
5
CROSS
CC
A
3200KB
4300KC
6300K
D
8000K
E
RET 1
INCOM
CCD ブロックアダプター
ケーブルアダプター
( 図は HKC-T1500)
ハンガー部
CCD ブロック
HKC-T1500 に付属の
ハンガー
HDC1500
シリーズ
ネジ
