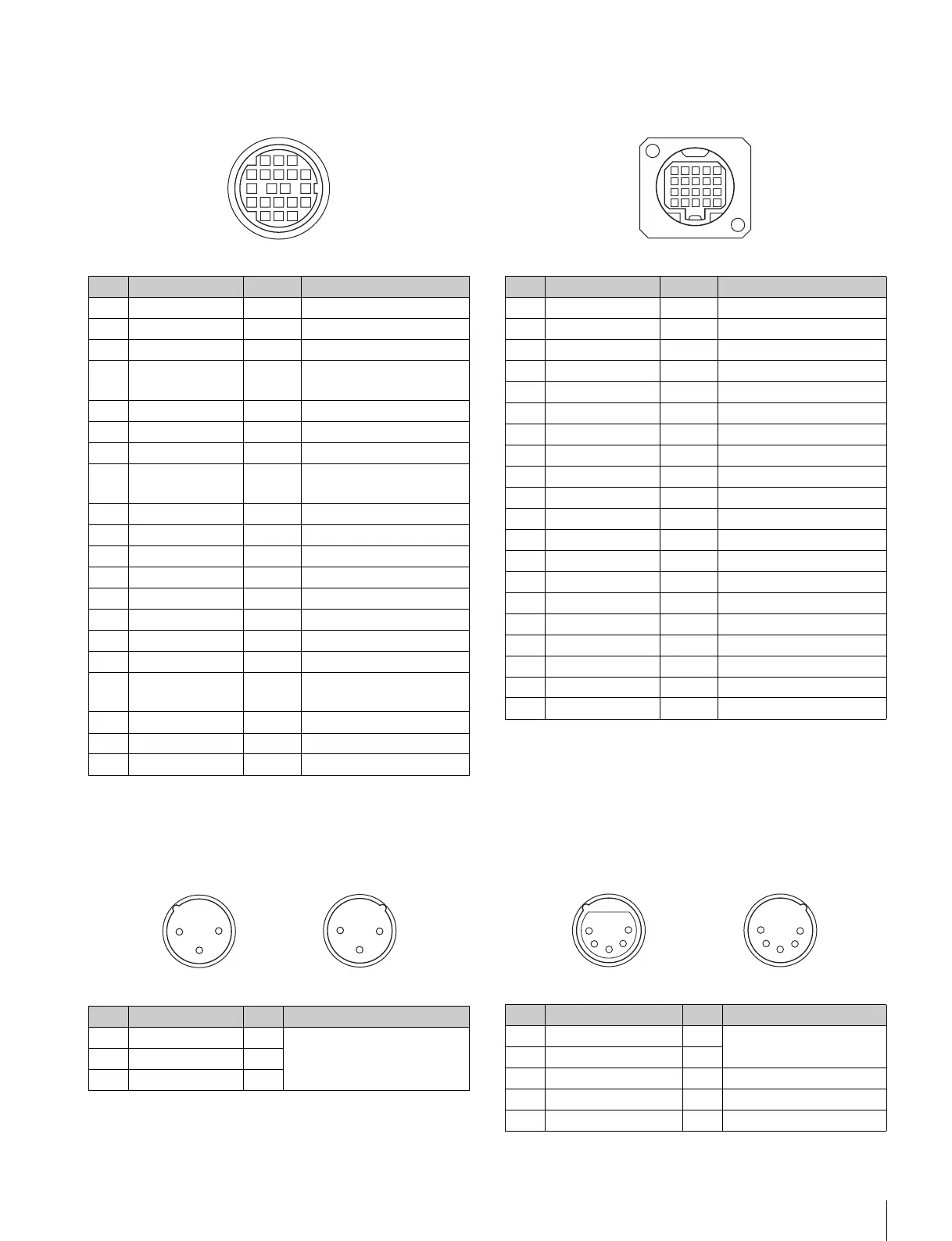

主な仕様

23

VF 端子

CCD ブロックアダプター

VF 端子（20 ピン、凹）

MIC 端子

CCD ブロックアダプター ケーブルアダプター

MIC 端子 MIC 端子

（XLR3 ピン、凹） （XLR3 ピン、凸）

(0dBu=0.775Vrms)

ケーブルアダプター

VF 端子（20 ピン、凹）

INTERCOM 端子

CCD ブロックアダプター ケーブルアダプター

INTERCOM 端子 INTERCOM 端子

（XLR5 ピン、凹） （XLR5 ピン、凸）

(0dBu=0.775Vrms)

No. 信号 I/O 仕様

1 SDATA IN/OUT TTLlevel

2 NC Noconnection

3 NC Noconnection

4 SCK OUT TTLlevel

MANU:0VorOPEN

5 NC Noconnection

6 NC Noconnection

7 NC Noconnection

8 GTALLY OUT ON:5V

OFF:GND

9 NC Noconnection

10 NC Noconnection

11 NC Noconnection

12 YVIDEO OUT 1.0Vp-p,Zo=75ohms

13 VIDEOGND − GNDforVIDEO

14 PbVIDEO OUT 700mVp-p,Zo=75ohms

15 PrVIDEO OUT 700mVp-p,Zo=75ohms

16 NC Noconnection

17 RTALLY OUT ON:5V

OFF:GND

18 NC Noconnection

19 UNREGGND − GNDforUNREG

20 UNREG OUT

No. 信号 I/O 仕様

1 AUDIO(G) − − 60dBu,− 50dBu,− 40dBu,

− 30dBu,− 20dBu,selectable

Highimpedance,balanced

2 AUDIO(X) IN

3 AUDIO(Y) IN

(External View)

123

181920

45678

1314151617

9101112

2

3

1

1

3

2

(External View)

(External View)

No. 信号 I/O 仕様

1 NC Noconnection

2 NC Noconnection

3 NC Noconnection

4 NC Noconnection

5 NC Noconnection

6 NC Noconnection

7 NC Noconnection

8 NC Noconnection

9 NC Noconnection

10 NC Noconnection

11 NC Noconnection

12 YVIDEO IN 1.0Vp-p,Zi=75ohms

13 VIDEOGND − GNDforVIDEO

14 PbVIDEO IN 700mVp-p,Zo=75ohms

15 PrVIDEO IN 700mVp-p,Zo=75ohms

16 NC Noconnection

17 NC Noconnection

18 NC Noconnection

19 NC Noconnection

20 NC Noconnection

No. 信号 I/O 仕様

1 INTERCOMMIC(Y) IN

− 20dBu(CARBONMIC)

− 60dBu(DYNAMICMIC)

2 INTERCOMMIC(X) IN

3 GND(INTERCOMPGM) −

4 INTERCOMRECEIVE OUT 0dBu

5 PGM OUT 0dBu

(External View)

12345

678910

11 12 13 14 15

16 17 18 19 20

5

3

2

4

1

1

3

4

2

5

(External View) (External View)
