ケーブルアダプターと CCD ブロックアダプターの接続
18
ケーブルアダプターと CCD ブロックアダプターの接続
付属の専用 HDCM ケーブル（12.5m）を使用して、ケーブ
ルアダプターの OPTHEAD 端子と CCD ブロックアダプ
ターの CAMBODY 端子を接続します。
HKC-T1500 では、別売りの HDCM ケーブル（25m または
50m）も使用できます。
• カメラ本体と CCD ブロックは、必ずシリアル番号が同じも
のを組み合わせてご使用ください。
• HKC-T1500/T3300 を使用するときは、カメラ本体のソフ
トウェアを最新のバージョンにしてください。
HDC1500 シリーズではバージョンが 1.10 より古い場合、
また HDC3300 ではバージョンが 1.06 より古い場合動作し
ません。
ケーブルクランプ（付属）の使いかた
付属のケーブルクランプを使用して、HDCM ケーブルを
CCD ブロックアダプターに固定することができます。
1
付属のケーブルクランプを組み立て、付属のネジ（M3
× 10）を使って CCD ブロックアダプターのケーブルク
ランプ取り付け部に取り付ける。
2
HDCM ケーブルをケーブルクランプに挟み、ケーブルク
ランプを閉める。
ご注意
CAM BODY
L
E
N
S
ON
OFF
INTERCOM
IN
V
F
M
IC
MIC
O
P
T H
E
A
D
IN
T
E
R
C
O
M
CABLE
1
2
.5
2
5
5
0m
VF

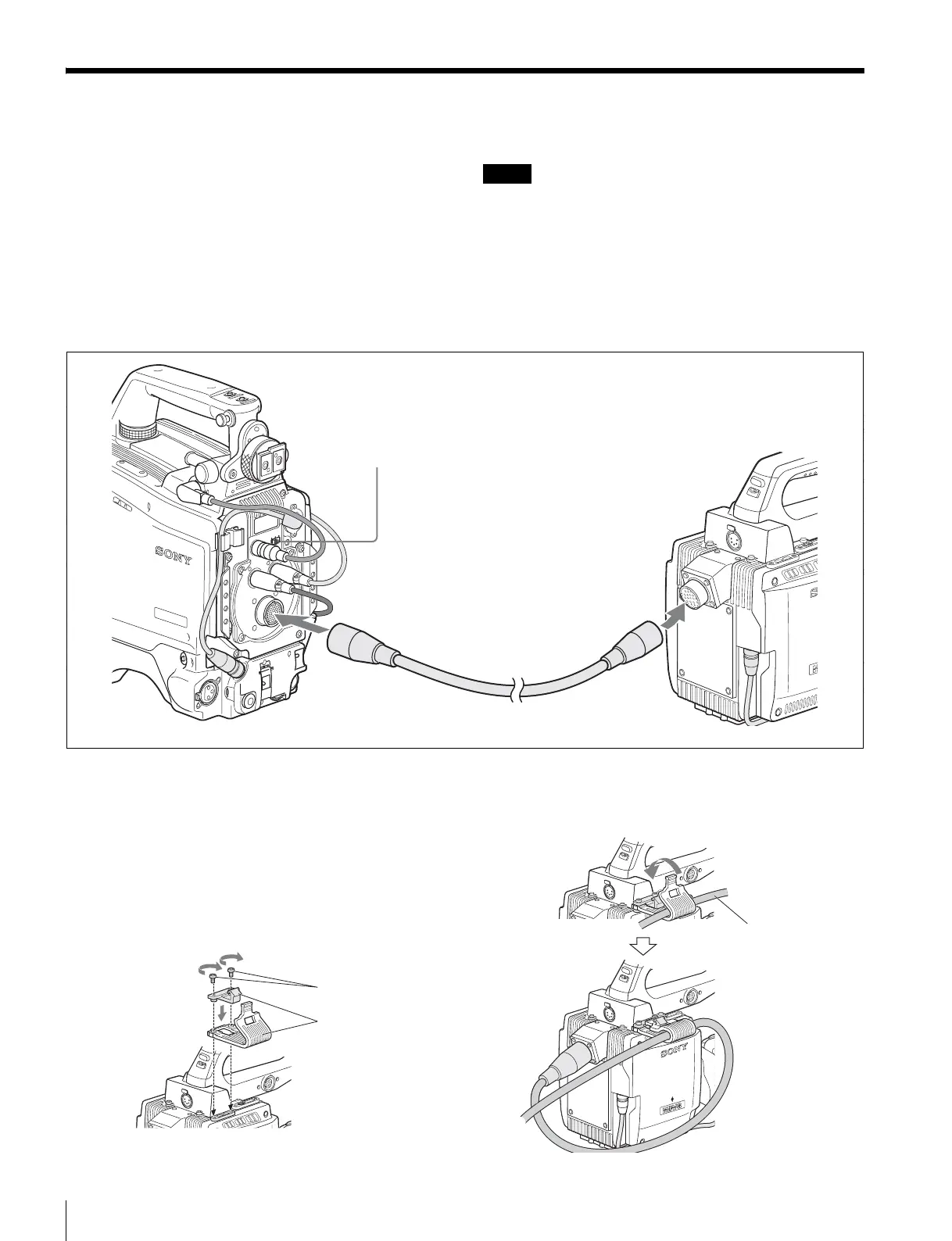

CABLE スイッチ（図は HKC-T1500）：
HKC-T1500 では、使用する HDCM ケーブルの長さに合わせて設定
（HKC-T3300 は 12.5mに固定）
CCD ブロックアダプターの
CAMBODY 端子へ
ケーブルアダプターの
OPTHEAD 端子へ
付属の専用 HDCM ケーブル
(HKC-T1500 では別売り
ケーブルも使用可 )
CAM BO
D
Y
O
N
O
F
F
IN
TER
C
O
M
RET 1
INCOM
V
F
M
IC
ケーブルクランプ
M3 × 10 ネジ
CAM BO
D
Y
L
E
N
S
O
N
O
F
F
INT
ER
C
O
M
V
F
M
IC
CAM BOD
Y
L
E
N
S
O
N
O
F
F
IN
TER
C
O
M
V
F
M
IC
HDCM ケーブル
