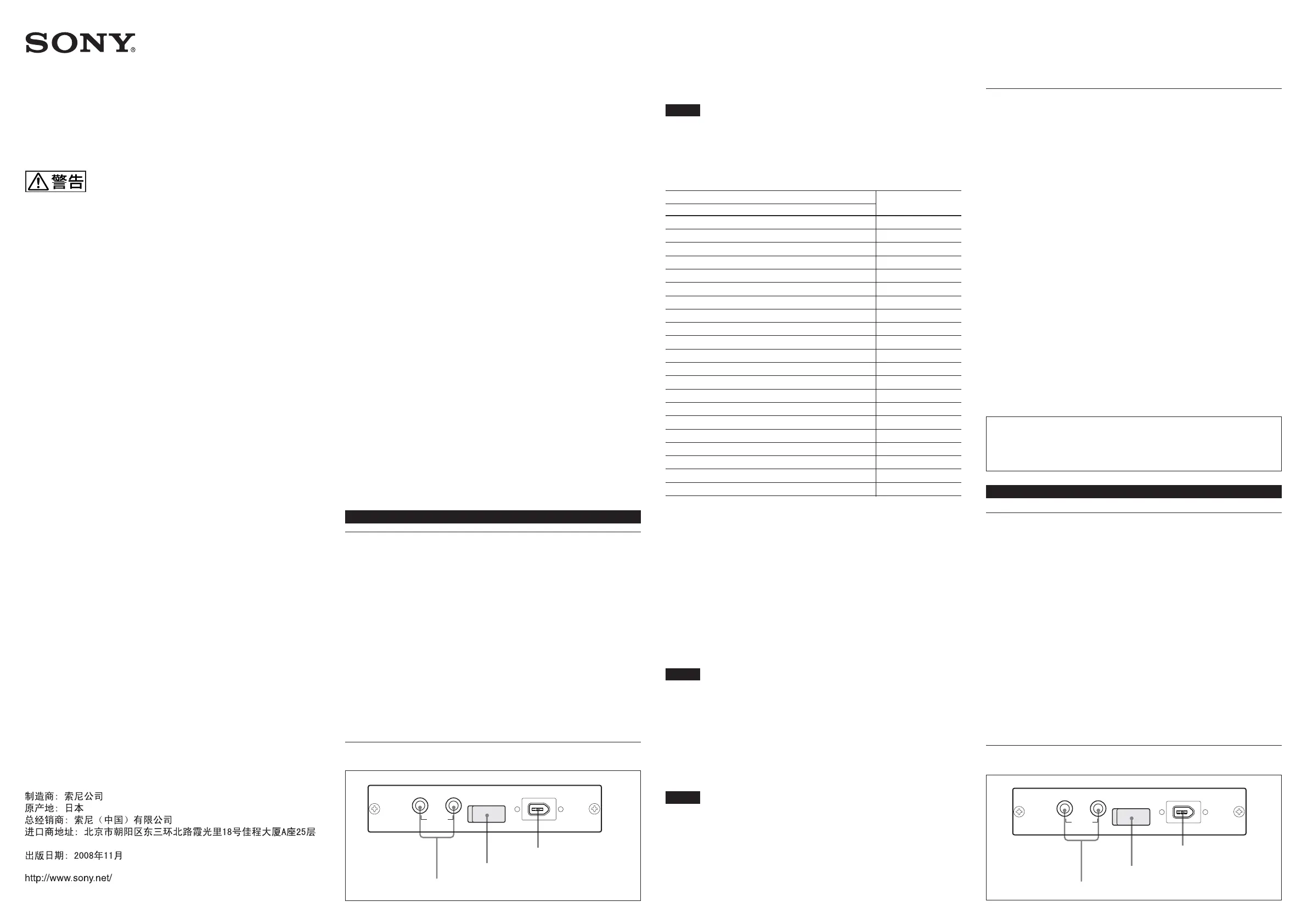

i.LINK (HDV) INTERFACE BOARD
HFBK-TS1
For the customers in the U.S.A.
This equipment has been tested and found to comply with the limits for a
Class A digital device, pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference
when the equipment is operated in a commercial environment. This
equipment generates, uses, and can radiate radio frequency energy and, if
not installed and used in accordance with the instruction manual, may
cause harmful interference to radio communications. Operation of this
equipment in a residential area is likely to cause harmful interference in
which case the user will be required to correct the interference at his own
expense.
You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this equipment.
All interface cables used to connect peripherals must be shielded in order to
comply with the limits for a digital device pursuant to Subpart B of Part 15 of
FCC Rules.
This device complies with part 15 of FCC Rules.
Operation is subject to the following two conditions: (1) This device may not
cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired
operation.
For customers in Canada
This Class A digital apparatus complies with Canadian ICES-003.
Pour les utilisateurs au Canada
Cet appareil numèrique de la classe A est conforme à la norme NMB-003
du Canada.
For the customers in Europe
This product with the CE marking complies with the EMC Directive issued
by the Commission of the European Community.
Compliance with this directive implies conformity to the following European
standards:
• EN55103-1: Electromagnetic Interference (Emission)
• EN55103-2: Electromagnetic Susceptibility (Immunity)
This product is intended for use in the following Electromagnetic
Environment(s):
E1 (residential), E2 (commercial and light industrial),
E3 (urban outdoors) and E4 (controlled EMC environment, ex. TV studio).
The manufacturer of this product is Sony Corporation, 1-7-1 Konan, Minato-
ku, Tokyo, Japan.
The Authorized Representative for EMC and product safety is Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany.
Pour les clients en Europe
Ce produit portant la marque CE est conforme à la Directive sur la
compatibilité électromagnétique (EMC) émise par la Commission de la
Communauté Européenne.
La conformité à cette directive implique la conformité aux normes
européennes suivantes:
• EN55103-1: Interférences électromagnétiques (émission)
• EN55103-2: Sensibilité électromagnétique (immunité)
Ce produit est prévu pour être utilisé dans les environnements
électromagnétiques suivants:
E1 (résidentiel), E2 (commercial et industrie légère),
E3 (urbain extérieur) et E4 (environnement EMC contrôlé, ex. studio de
télévision).
Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan, Minato-ku,
Tokyo, Japon.
Le représentant autorisé pour EMC et la sécurité des produits est Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne.
i.LINK
は、ソニー株式会社の商標です。
HDV
は、ソニー株式会社と日本ビクター株式会社の商標です。
i.LINK is a trademark of Sony Corporation.
HDV is a trademark of Sony Corporation and Victor Company of Japan, Ltd.
i.LINK est une marque de commerce de Sony Corporation.
HDV est une marque de commerce de Sony Corporation et Victor Company
of Japan, Ltd.
日本語
概要
HFBK-TS1は、以下の機器に装着して使用するオプションボードです。
• HDカメラインターフェースユ ニットHFU-X310
• HD3CCDカラービデオカメラBRC-H700
• HDオプチカルマルチプレックスユニットBRU-H700
装着した機器に接続したカラービデオカメラからの映像を、HDV規格の1080i
方式に変換して、デジタルインターフェースの i.LINKを通して出力します。
AUDIO端子から音声を入力することもできます。
エンベデッドオ−ディオとタイムコード対応のHFU-X310に装着したときは、
HFU-X310のHD-SDIIN端子に入力されたHD-SDI信号のエンベデッドオー
ディオ（48kHzサンプリング）とタイムコード（LTC）を、HDV規格の信号に変
換して 出 力します。
各部の名称と働き
•
ご使用にあたっては、設置先の機器に付属のオペレーションマニュア
ルの「安全のために」をよくお読みください。
•
装着のしかたは、設置先の機器に付属のオペレーションマニュアルの
「オプション基板の装着」をご覧ください。
For installation instructions, refer to “Mounting an Optional
Board” in the Operation Manual supplied with the product in
which this board is to be mounted.
Pour les instructions d’installation, reportez-vous à « Montage
d’une carte en option » dans le Mode d’emploi livré avec le
produit dans lequel installer la carte.
OPERATION MANUAL
[Japanese/English/French]
電気製品は、安全のための注意事項を守らないと、
火災や人身事故になることがあります。
1
AUDIO
（オーディオ入力）端子（ピンジャック）
アナログオーディオ入力です。DIPスイッチ で オーディオ信号の遅延量を設定
できます。
2
DIP
スイッチ
ご注意
装着した機器の電源を切ってからDIPスイッチを切り換えてください。
スイッチ
1
〜
5
（
Lip Sync
）
オーディオ信号の遅延量を設定します。映像と音声を合わせる（リップ シンク）
ために使用できます(上：OFF、下：ON)。
スイッチ設定
SW1 SW2 SW3 SW4 SW5
遅延量
OFF OFF OFF OFF OFF 0msec（工場設定）
ON OFF OFF OFF OFF 24msec
OFF ON OFF OFF OFF 48msec
ON ON OFF OFF OFF 72msec
OFF OFF ON OFF OFF 96msec
ON OFF ON OFF OFF 120msec
OFF ON ON OFF OFF 144msec
ON ON ON OFF OFF 168msec
OFF OFF OFF ON OFF 192msec
ON OFF OFF ON OFF 216msec
OFF ON OFF ON OFF 240msec
ON ON OFF ON OFF 264msec
OFF OFF ON ON OFF 288msec
ON OFF ON ON OFF 312msec
OFF ON ON ON OFF 336msec
ON ON ON ON OFF 360msec
OFF OFF OFF OFF ON 384msec
ON OFF OFF OFF ON 408msec
OFF ON OFF OFF ON 432msec
ON ON OFF OFF ON 456msec
OFF OFF ON OFF ON 480msec
スイッチ
6
（音声選択）
音声入力を選択します。
上（AUDIO端子）：AUDIO端子からのオーディオ信号を使用する。（工場設
定）
下（ エン べ デッドオーディオ）：エンべデッドオーディオ信号を使用する。
スイッチ
7
（チャンネル選択）
スイッチ 6 で エンべ デッドオーディオを選択したとき、入力チャンネルを選択し
ます。グループ１（CH1〜CH4）のみ選択できます。
上（ CH1、CH2）：CH1(L)、CH2(R)を使用する。（工場設定）
下（ CH3、CH4）：CH3(L)、CH4(R)を使用する。
ご注意
スイッチ 6、7は、エンべデッドオーディオ対応バージョンの HD カメラインター
フェースユ ニットHFU-X310に装着したときのみ有効です。
スイッチ
8
機能しません。工場設定(OFF）のままで使用してください。
3
i.LINK (HDV) OUT
端子（
i.LINK 6
ピン）
i.LINK（HDV）の出力用です。
ご注意
• i.LINK(HDV)OUT端子の電源ピンは使用しません。i.LINK(HDV)OUT
端子で接続された機器に電源は供給できません。
• i.LINKケーブルで本機と接続できる機器は1 台のみです。
• 接続する機器の特性や仕様によっては、操作やデータのやりとりが できな い
場合があります。
• システムを組むときは、フェライトコア付きのi.LINKケーブルのご使用を推奨
します。
• 接続確認機器：HVR-M15、HVR-M25、HVR-M15A、HVR-M25A、
HVR-M35、HVR-1500、HVR-1500A、PDW-F70 (PDBK-102装着)、
PDW-F75(PDBK-102装着)、PMW-EX30
仕様
一般
電源 +12VDC、400mA(装着した機器より供給）
動作温度 5℃〜40℃
保存温度 –20℃〜+60℃
保存湿度 20%〜90%(相対湿度、結露なし）
外形寸法 134×26.2×112.8mm（幅 / 高さ/ 奥行き）
(端子部および取り付けネジ部含まず）
質量 約0.16kg
入力端子
AUDIO(ステレオ) ピンジャック（2）
インピ ーダンス：11k Ω、不平衡
最大レベル：2Vrms
出力端子
i.LINK(HDV)OUT 6ピン（1）、IEEE1394 準拠、S100
付属品
オペレーションマニュアル（1）
本機の仕様および外観は、改良のため予告なく変更することがありますが、ご
了承ください。
お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営
業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補
償はいたしかねますのでご了承ください。
English
Overview
The HFBK-TS1 is an optional board designed to be installed in the
following apparatuses:
• HFU-X310 HD Camera Interface Unit
• BRC-H700 HD 3CCD Color Video Camera
• BRU-H700 HD Optical Multiplex Unit
The board supplies images from the color video camera connected
to the apparatus that accommodates the board via the i.LINK
digital interface after conversion to the 1080i format of the HDV
standards. It also accepts audio signals from the AUDIO
connectors.
When the board is installed in an HFU-X310 that supports
embedded audio and time code, the embedded audio (48 kHz
sampling) and time code (LTC) of the HD-SDI signal supplied to
the HD-SDI IN connector of the HFU-X310 are output after
conversion to signals of the HDV standards.
Locations and Functions of Parts
1AUDIO端子
2DIPスイッチ (カバー内）
3i.LINK(HDV)OUT端子
RL i.LINK
(
HDV
) OUT
AUDIO
HFBK-TS1
Sony Corporation 2005
Printed in Japan 2008.11.13
3-990-338-04(1)
RL i.LINK
(
HDV
) OUT
AUDIO
HFBK-TS1
2 DIP switches (behind the cover)
1 AUDIO connectors
3 i.LINK (HDV) OUT
connector
