11
(JP)
各部の名称と働き

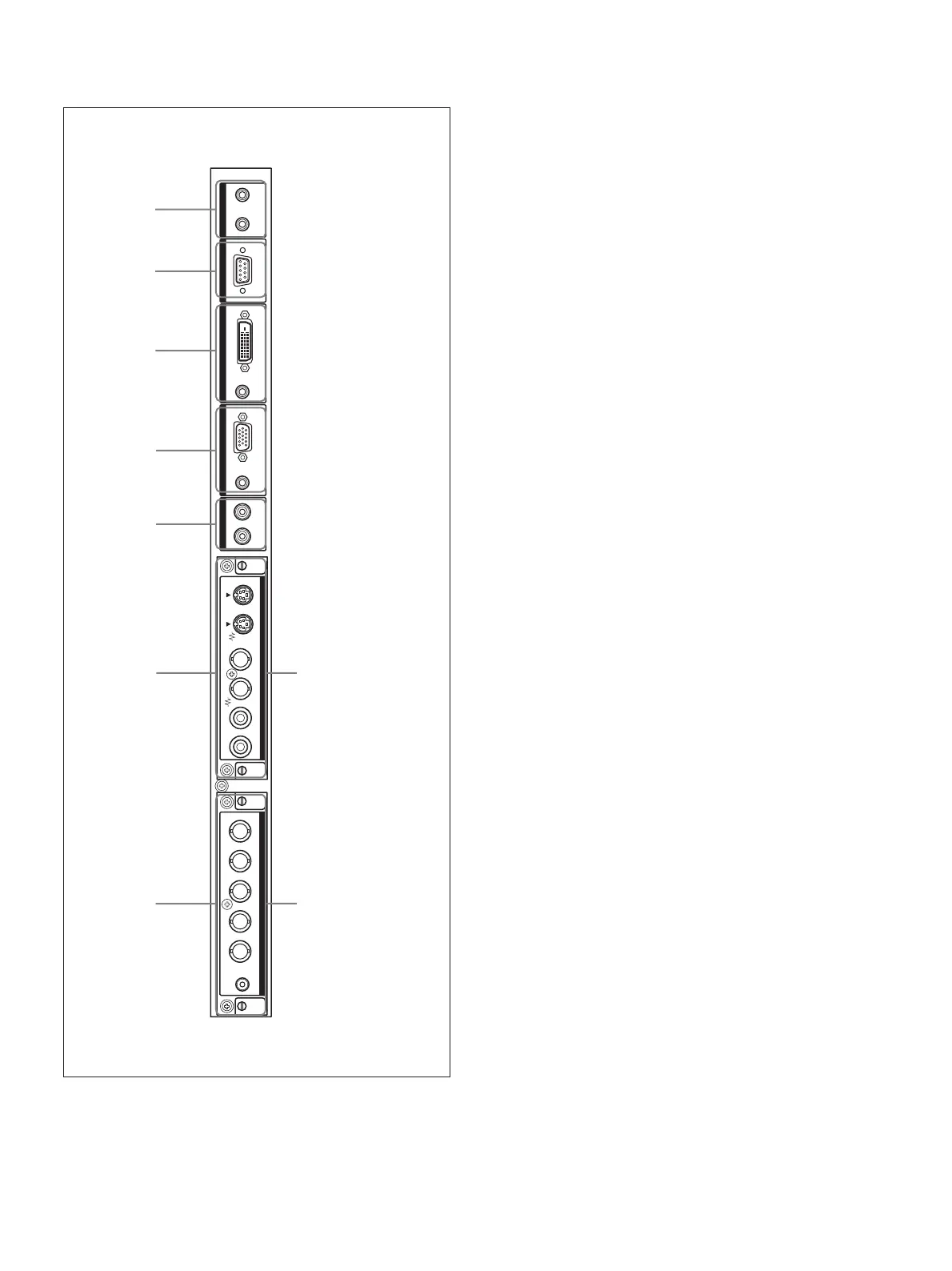

入出力端子パネル 1
CONTROL S IN/OUT
（コントロール
S
信号入力／出
力）端子（ミニジャック）
ビデオ機器や他のディスプレイの CONTROLS端子に接続する
と、1 台 のリモコンで複数の機器を操作できます。本機の
CONTROLSOUT端子と他の機器のCONTROLSIN端子、本
機のCONTROLSIN端子と他の機器のCONTROLSOUT端子
を接続します。
2
REMOTE
（
RS-232C
）用端子（
D-sub 9
ピン）
RS-232Cプロトコルを使って、リモ ートコントロールを行う場合に接
続します。詳しくはお買い上げ店またはソニーのサービス窓口にご
相談ください。
3
INPUT 1
（デジタル
RGB
信号入力）端子
DVI
（デジタル
RGB
信号入力）端子：映像機器などのデジタル
RGB信号出力端子と接続します。HDCPのコンテンツ保護
に対応しています。
AUDIO
（音声入力）端子（ステレオミニジャック）：音声信号
を入力します。映像機器などの音声出力端子と接続します。
4
INPUT 2
（アナログ
RGB/COMPONENT
信号入力）端子
RGB/COMPONENT
（アナログ
RGB/
コンポ ーネント信 号
入力）端子（
D-sub 15
ピン）：映像機器などのアナログ
RGB信号出力端子、またはコンポーネント（YUV）信号出力
端子と接続します。
AUDIO
（音声入力）端子（ステレオミニジャック）：音声信号
を入力します。映像機器などの音声出力端子と接続します。
5
AUDIO OUT L/R
（音声出力）端子（ピンジャック）
AUDIO端子に入力した音声信号のうち画面に表示されている信
号の音声を出力します。
２画 面（P&P、PinP）のときは、アクティブ画面の音声信号を出力
します。
6
VIDEO
（ビデオ）端子（
BKM-FW10
プリインストール）
S VIDEO IN
（映像入力）端子（ミニ
DIN4
ピン）：映像機
器のY/C出力端子と接続します。
S VIDEO OUT
（映像出力）端子（ミニ
DIN4
ピン）：映像
機器のY/C入力端子と接続します。
VIDEO IN
（映像入力）端子（
BNC
型）：映像機器のビデオ
信号出力端子と接続します。
VIDEO OUT
（映像出力）端子（
BNC
型）：映像機器のビデ
オ信号入力端子と接続します。
AUDIO IN L/R
（音声入力）端子（ピンジャック）：音声信号
を入力します。映像機器の音声出力端子と接続します。
VIDEO
S VIDEO
INOUTINOUTRL
AUDIO IN
VIDEO INPUT ADAPTOR
INOUTDVI-HDCPAUDIOAUDIOLR
RGB/COMPONENT
CONTROL S REMOTE
AUDIO OUT
AUDIO
VD HD P
R
/C
R
/R P
B
/C
B
/B Y/G
COMPONENT/RGB INPUT ADAPTOR
INPUT 1
INPUT 2
7
1
4
5
2
3
6
8
9
OPTION1スロット
（VIDEO/COM）
OPTION2スロット
（VIDEO）
（FWD-42LX1のみ）
