12
(JP)
各部の名称と働き
AUDIO
IN
OUT
IN
RGB/COMPONENT ACTIVE THROUGH
1
2
3
7
OPTION1
スロット（
VIDEO/COM
ポート）
映像信号および通信機能に対応したスロットで す。通信機能を持
つオプションアダプター（BKM-FW32、BKM-FW50など）を装着
すると、ネットワーク経由でディスプレイを制御することが できます 。
8
OPTION2
スロット（
VIDEO
）（
FWD-40LX1
のみ）
映像信号に対応したスロットで す 。工場出荷状態では、ふた板が
装着されています。このスロットに は、ビデオ信号入出力系のオ
プションアダプターを装着することができます。
通信機能のあるオプションアダプターは、7のOPTION1スロット
に取り付けてください。

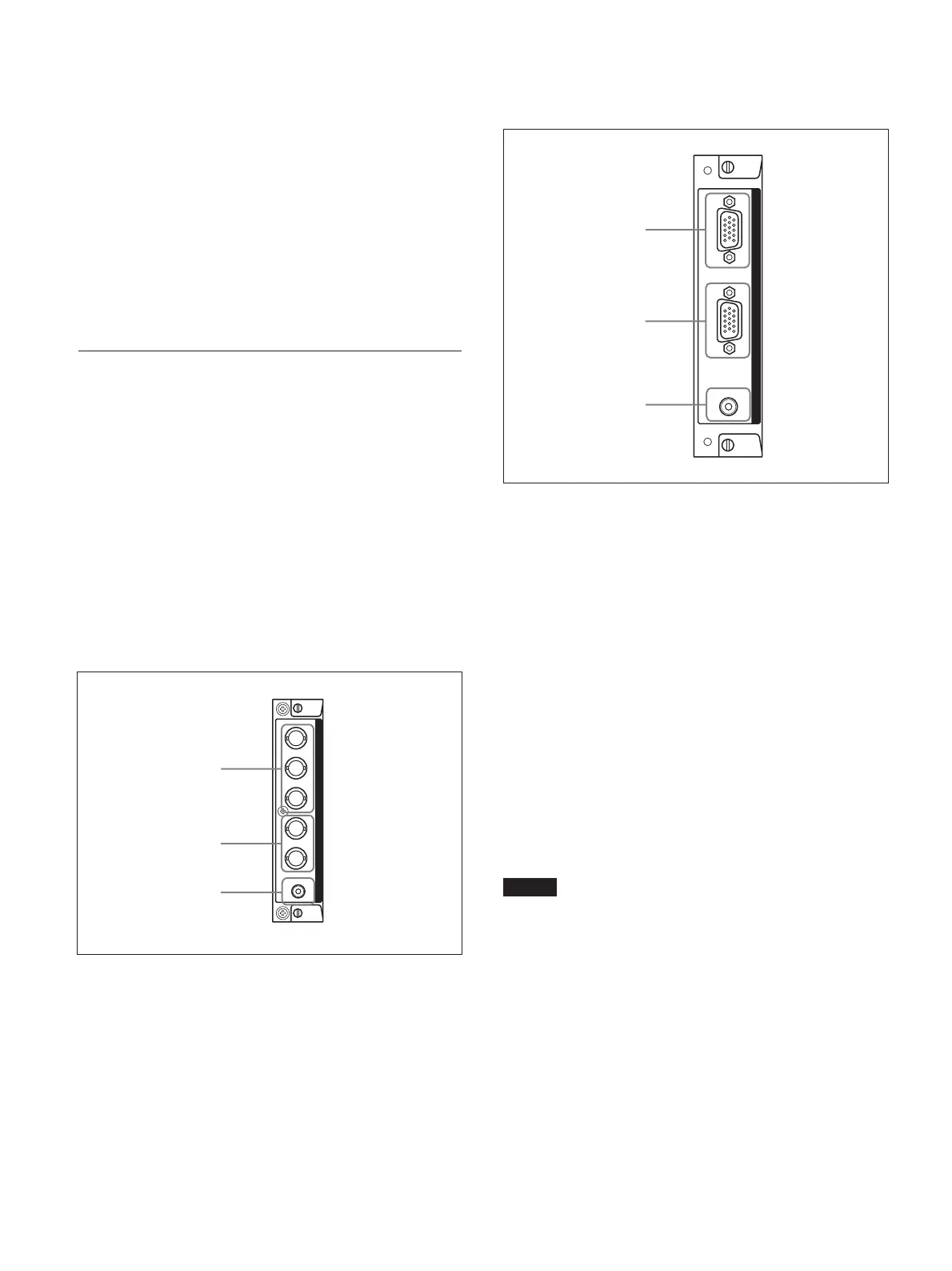

オプションアダプター（別売り）
入力端子パネル7,8の端子部はスロットイン方式になっていて、
別売りの以下のオプションアダプターアダプターに付け換えること
ができます。
OPTION2スロットは 、FWD-40LX1のみ装備されています。
◆各アダプターの取り付けかたについては、お買い上げ店またはソニー
のサービス窓口にご相談ください。
ビデオ
/S
ビデオ入出力アダプター
BKM-FW10
（別売り）
プリインストー ルされている 6と同じものです。
コンポーネント
/RGB
入力アダプター
BKM-FW11
（別売
り）
1
Y/G PB/CB/B PR/CR/R
映像入力端子（
BNC
型）：映
像機器やコンピューターのコンポーネント信 号 出力端子または
アナログ RGB信号出力端子と接続します。
2
HD VD
同期信号入力端子（
BNC
型）：コンピューターの
同期信号出力端子と接続します。
3
AUDIO
（音声入力）端子（ステレオミニジャック）：音声信
号を入力します。映像機器やコンピューターの音声出力端子
と接続します。
RGB/
コンポーネントアクティブスルーアダプター
BKM-
FW12
（別売り）
1
RGB/COMPONENT IN
（
RGB/
コンポーネント信号入
力）端子（
D-sub 15
ピン）：
コンピューターや映像機器のアナログRGB信号出力端子またはコ
ンポーネント信号出力端子と接続します。
コンポ ーネント信 号をこの端子へ入力する場合には、47（JP）ペー
ジのピン配列を参考にしてください。
2
RGB/COMPONENT OUT
（
RGB/
コンポーネント信
号出力）端子（
D-sub 15
ピン）：
コンピューターや映像機器のアナログRGB信号入力端子またはコ
ンポーネント信号入力端子と接続します。
3
AUDIO IN
（音声入力）端子（ステレオミニジャック）：
音声信号を入力します。コンピューターや映像機器の音声出力端
子と接続します。
ご注意
•
本体がスタンバイ状態のときやAC電源が接続され ていないとき
は、RGB/COMPONENTOUTからは出力されません。
•
その他、機能拡張用オプションアダプター BKM-FWシリーズに
ついては、それ ぞれの取扱説明書をご覧ください。
AUDIO
VD HD P
R/CR/R PB/CB/B Y/G
COMPONENT/RGB INPUT ADAPTOR
1
2
3
