トランスミッターの接続
(
図
C
参照
)
ECM-310BC:1コネクター内側の溝をトランスミッター の マイク入力端子
(SMC9-4S)の黄色の線に合わせて、2押し込みながらリングを回す。
ECM-310BMP:1プラグを差し込んで、2ネジを締 める。
仕様
定格
形式 エレクトレットコンデンサー型
電源 DC3〜10V(ソニーワイヤレストランスミッターなど 外 部 か
ら供給)
消費電流 0.32mA以下(図Dの負荷回路による)
ケーブル ø2.3mm、2芯シールド、長さ約1.2m
コネクター ECM-310BC:ソニーSMC9-4P型
ECM-310BMP:3極小型(ø3.5)単頭プラグ、ロック付き
質量 約46g(コネクターを除く)
外形寸法 図A参照。単位:mm(インチ)
付属品 ウインドスクリーン(1)(マイクに装 着)、取扱説明書(1)
性能
次の項目は、JISC-5502-1991マイクロホン工業規格に準拠し、図Dに示す
測定負荷回路に接続して試験したものです。
周波数特性 70〜12,000Hz(図E参照)
指向特性 広単一指向性(図F参照)
出力インピーダンス 800Ω±30％(1kHz)、不平衡型
正面感度 −44.0dB(6.3mV)±3.0dB(1kHz/1Pa)
固有雑音 34dBSPL以下
風雑音 63dBSPL/2msec以下(ウインドスクリーン使用時)
許容動作温度 0℃〜＋60℃
本機の仕様および外観は、改良のため予告なく変更することがありますが、
ご了承ください。
C
ECM-310BC ECM-310BMP
1
2
ECM-310BC
ECM-310BMP
E

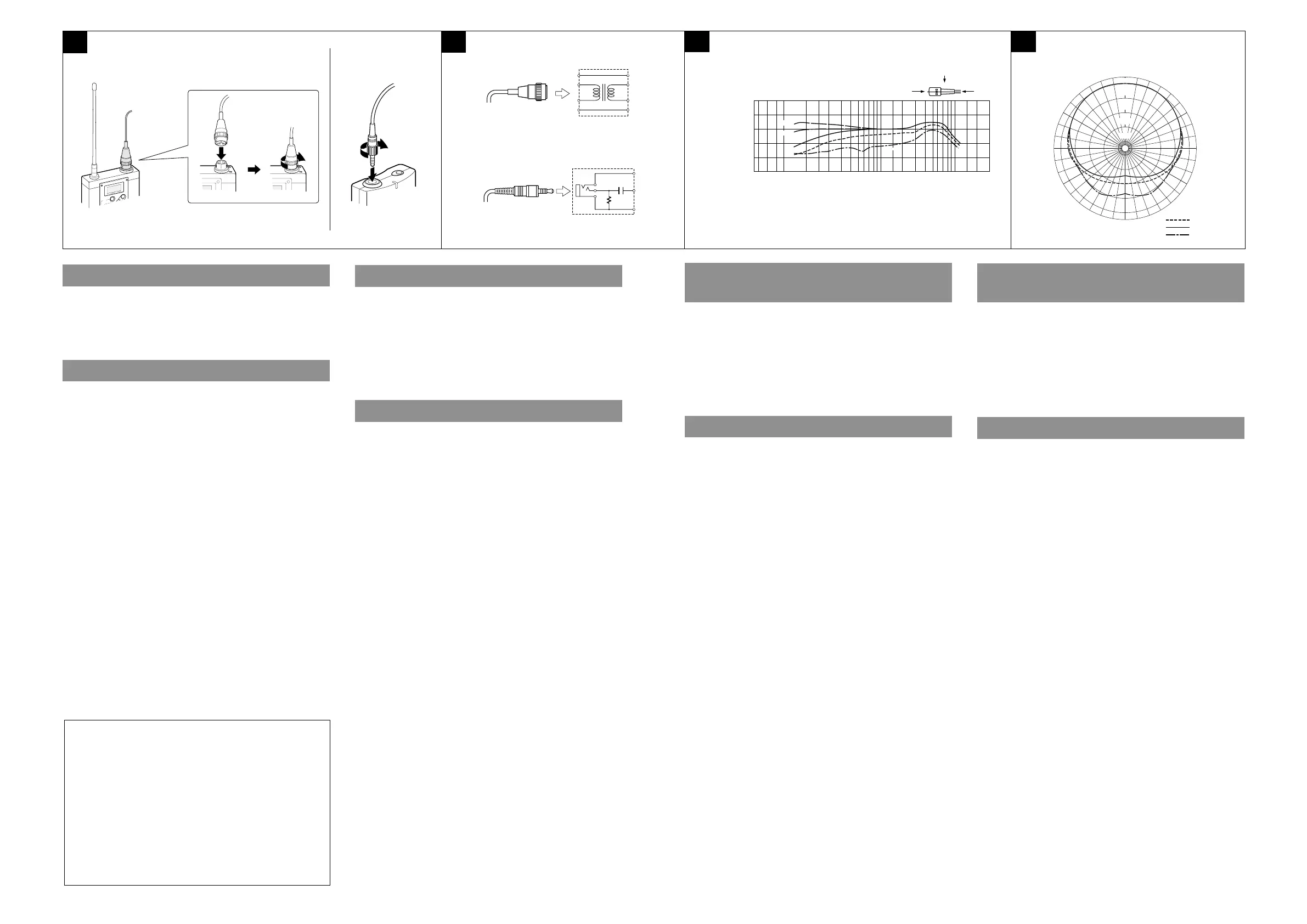

Connecting a Transmitter (see Fig. C)
ECM-310BC
1 Align the inner slit of the microphone’s connector with the
yellow line of the microphone input connector (SMC9-4S) of the
transmitter, and 2 push and rotate the ring.
ECM-310BMP
1 Insert the plug, and 2 tighten the screw.
Specifications
General
Type Electret condenser
Power requirement
DC 3 V to 10 V (supplied from an external
device, such as a Sony transmitter)
Current drain 0.32 mA or less (with the load circuit in Fig.
D.)
Cable 2.3 mm dia., 2-conductor shielded cable, 1.2 m
(3.9
feet) long
Connector ECM-310BC: Sony SMC9-4P
ECM-310BMP: 3-pole mini phono plug with a
lock mechanism
Mass Approx. 46 g (1.7 oz), without connector
Dimensions See Fig. A. Unit: mm (inches)
Supplied accessory
Wind screen (1) (attached to the microphone)
Operating instructions (1)
Performance
The following items were tested by connecting the microphones to
the load circuits shown in Fig.D.
Frequency range 70 to 12,000 Hz (see Fig. E)
Directivity Wide cardioid (see Fig. F)
Output impedance 800 ohms ± 30% at 1 kHz, unbalanced
Sensitivity –44.0 dB SPL (6.3 mV) ± 3.0 dB (1 kHz/1 Pa)
Inherent noise 34 dB SPL or less
Wind noise 63 dB SPL/2 msec or less (with wind screen)
Operating temperature range
0°C to +60°C (+32°F to +140°F)
Design and specifications are subject to change without notice.
F
周波数
(Hz)
Frequency in Hz
Fréquense en Hz
Frequenz in Hz
D
–
1
2
1 : 1
5
V DC
OUTPUT
GND
10 µF
6.2
k
3
V DC
OUTPUT
GND
レスポンス
(dB)
Response in dB
Réponse en dB
Pegel in dB
20
10
0
–10
–20
–30
20 50 100 200 500 1k 2k 5k 10k 20k
0° 180°
90°
180°
90°
20mm
50mm
0°
0°
180°
–20
–15
–10
–5
0dB
30°
60°
30°
60°
90°
120° 120°
150° 150°
90°
200 Hz
1 kHz
6 kHz
標準周波数特性図/ Frequency response /
Réponse en fréquence / Frequenzgang
標準指向特性図/ Directivity /Directivité /Richtwirkung
お問い合わせ
ソニー株式会社 国内営業本部
ソニー株式会社
名古屋
北 陸
京 滋
大 阪
神 戸
中 国
四 国
九 州
北海道
東 北
関 東
新 潟
千 葉
東 京
多 摩
松 本
横 浜
静 岡
〒141東京都品川区北品川6-7-35
営業所(011)231-8121
営業所(022)257-7830
営業所(048)645-6880
出張所(025)270-3253
営業所(043)297-8531
営業所(03)5448-6740
営業所(0425)75-0201
出張所(0263)25-4551
営業所(045)243-6711
営業所(054)253-8162
営業所(052)201-6871
営業所(0762)40-8110
営業所(075)691-7860
営業所(06)531-4111
営業所(078)322-0851
営業所(082)241-9211
営業所(0878)51-3942
営業所(092)741-2761
PrintedinJapa
n
東京システム営業所
(03)5448-6740
システム営業1部/2部
(03)5448-5446
Raccordement du transmetteur
(voir Fig. C)
ECM-310BC
1 Alignez la fente interne du connecteur de microphone sur le
trait jaune du connecteur de sortie (SMC9-4S) du transmetteur,
puis 2 appuyez sur la bague et tournez-la.
ECM-310BMP
1 Insérez la fiche, et 2 serrez la vis.
Spécifications
Données générales
Type Condensateur à électret
Alimentation CC 3 V à 10 V (fournie par un dispositif
externe, par ex. un transmetteur Sony)
Consommation de courant
0,32 mA ou moins (avec le circuit de charge de
la Fig. D)
Câble Câble blindé bifilaire, 2,3 mm de dia., 1,2 m
(3,9 pieds) de long
Connecteur ECM-310BC : Sony SMC9-4P
ECM-310BMP : Minifiche Cinch à une tête à 3
pôles (3,5 mm de dia.) avec mécanisme de
verrouillage
Poids Env. 46 g (1,7 on.) sans le connecteur
Dimensions Voir Fig. A. Unité : mm (pouces)
Accessoires fournis
Filtre coupe-vent (1) (fixée au microphone)
Mode d’emploi (1)
Performances
Les paramètres suivants ont été testés en raccordant le microphone
au circuit de charge indiqué à la Fig.D.
Plage de fréquence 70 à 12.000 Hz (voir Fig. E)
Directivité Cardioïde large (voir Fig. F)
Impédance de sortie
800 ohms ±30% à 1 kHz, asymétrique
Sensibilité–44,0 dB SPL (6,3 mV) ±3,0 dB (1 kHz/1 Pa)
Bruit inhérent 34 dB SPL ou moins
Bruit du vent 63 dB SPL/2 msec ou moins (avec filtre coupe-
vent)
Plage de température de fonctionnement
0°C à 60°C (+32°F à +140°F)
La conception et les spécifications sont sujettes à modification sans
préavis.
Anschließen eines Transmitters
(siehe Abb. C)
ECM-310BC
1 Den inneren Schlitz des Mikrofonsteckers mit der gelben Linie
an der Mikrofon-Eingangsbuchse (SMC9-4S) des Transmitters
ausrichten, dann den Ring aufschieben und festdrehen 2.
ECM-310BMP
1 Den Stecker einschieben, dann die Schraube 2 festziehen.
Technische Daten
Allgemeines
Typ Elektret-Kondensatormikrofon
Speisespannung 3 bis 10 V Gleichspannung (von einer externen
Stromquelle, wie zum Beispiel einem Sony
Transmitter)
Stromaufnahme 0,32 mA oder weniger (bei dem in Abb. D
gezeigten Belastungskreis)
Kabel Durchmesser: 2,3 mm; abgeschirmtes,
zweiadriges Kabel, 1,2 m lang
Steckverbinder ECM-310BC: Sony SMC9-4P
ECM-310BMP: 3poliger Mini-Cinchstecker
mit Verriegelung
Gewicht Ca. 46 g (ohne Steckverbinder)
Abmessungen Siehe Abb. A, Einheit: mm (Zoll)
Mitgeliefertes Zubehör
Windschutzhaube (1) (am Mikrofon befestigt)
Bedienungsanleitung (1)
Übertragungsdaten
Die folgenden Meßwerte wurden bei Anschluß des Mikrofons an
den Belastungskreis der Abb.D ermittelt.
Frequenzbereich 70 bis 12.000 Hz (siehe Abb. E)
Richtwirkung Superniere (siehe Abb. F)
Ausgangsimpedanz
800 Ohm ±30% bei 1 kHz, asymmetrisch
Empfindlichkeit –44,0 dB SDP (6,3 mV) ±3,0 dB (1 kHz/1 Pa)
Eigengeräusch 34 dB SDP oder weniger
Windgeräusch 63 dB SDP/2 ms oder weniger (mit
Windschutzhaube)
Betriebstemperaturbereich
0 °C bis 60 °C
Design und technische Daten können ohne vorherige Ankündigung
geändert werden.
