Montaggio sulla telecamera
79

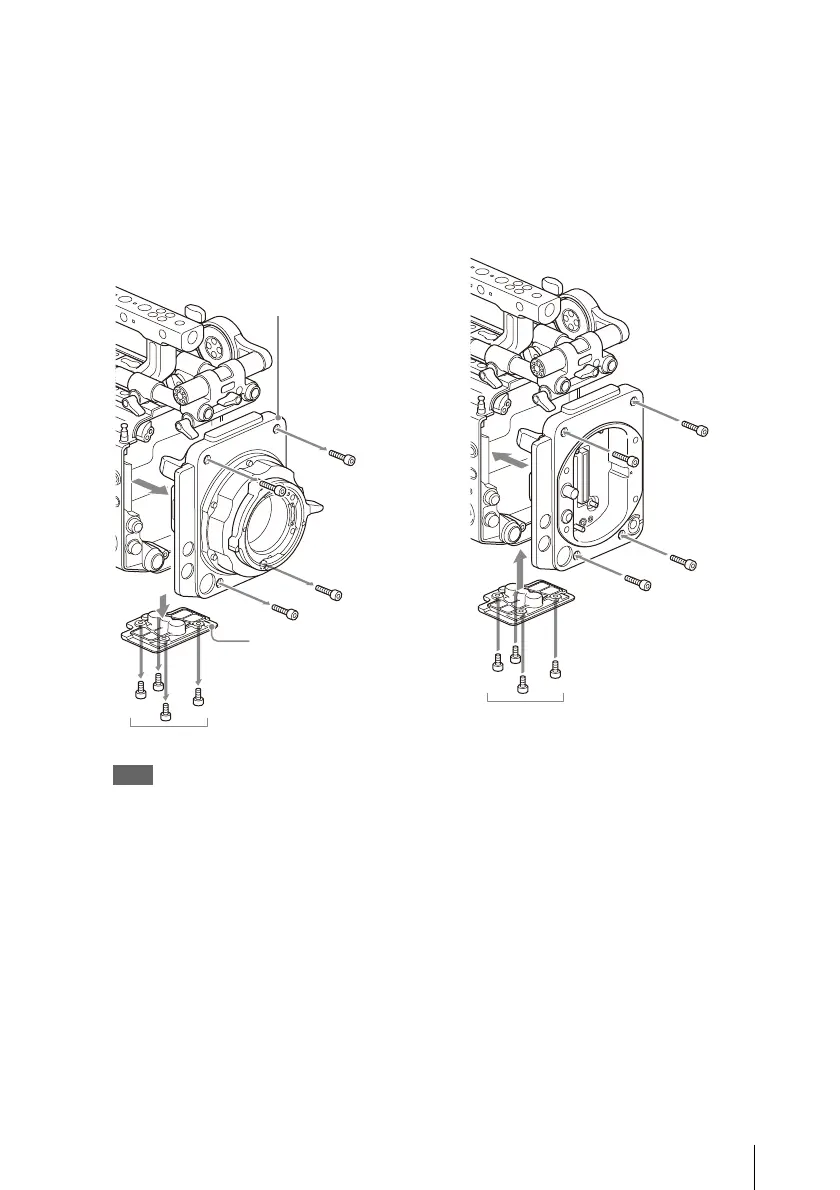

1 Rimuovere le quattro viti a
esagono incassato sul lato
inferiore dell’adattatore e
rimuovere la piastra inferiore ().
Rimuover
e quindi le quattro viti a
esagono incassato sul lato
anteriore e rimuovere il blocco
imager dal corpo della telecamera
().
Nota
Appoggiare sempre il blocco imager rimosso
su una superficie piana con il lato
dell’obiettivo rivolto verso il basso. Se il lato
del dissipatore di calore rimane rivolto verso
il basso, la distanza focale di flangia
potrebbe subire variazioni.
2 Montare l’adattatore per il corpo
della telecamera () e quindi
mon
tare la piastra inferiore ().
Allineare e fissare con le otto viti a
esagono incassato precedentemente
rimosse al punto 2 e stringere con una
chiave a brugola, applicando una
coppia di serraggio di 1,4 N·m.
ʓ
ʔ
Blocco imager
Piastra
inferiore
Viti corte
ʓ
ʔ
Viti corte
