Ubicazione e funzione delle parti
77
Ricetrasmettitore
Adattatore che viene montato sulla testa
della telecamera.
Testa della telecamera
Blocco imager dotato di sensore di
immagine CMOS 8.6K.
Sezione vano filtro ND
Apertura per l’inserimento dei filtri ND in
dotazione.
Simbolo (fi)
Il simbolo (fi) segnala la posizione della
superficie del sensore di immagine.
Utilizzarlo come riferi
mento per misurare
con precisione la distanza fra la telecamera
e il soggetto.
Blocco E-mount
Pulsante di sblocco obiettivo
Connettore 24 V OUT (Fischer 3 pin)
Connettore di uscita per alimentazione
esterna.
Fornisce in uscita la tensione di
a
limentazione connessa al connettore 24 V
IN d
ell’adattatore per il corpo della
telecamera.
Può essere utilizzato per l’alimentazione
este
rna del servocomando di un obiettivo
o di altri dispositivi. Può essere utilizzato
per immettere un segnale di REC Trigger.
Note
• In base all’assorbimento di corrente in uscita e
alla lunghezza del cavo rimovibile, la tensione
di alimentazione fornita da questo connettore
potrà risultare inferiore alla tensione
dell’alimentazione connessa al connettore 24 V
IN
.
– Cavo rimovibile (4,5 m): Caduta di tensione di
ci
rca 0,50 V con uscita di 1 A o 1,00 V con
usci
ta di 2 A
– Cavo rimovibile (12 m) (opzione): Caduta di
t
ensione di circa 1,40 V con uscita di 1 A o
2,80 V con uscita di 2 A
• Per informazioni dettagliate sulle specifiche
tecniche d
ei connettori Fischer a 3 pin fare
riferimento alle Istruzioni per l’uso della
telecamera MPC-3628/MPC-3626.
Tasto programmabile ASSIGN 5
Ogni pressione del pulsante attiva o
disattiva oppure abilita la funzione
programmata.
L’indicatore si illumina con luce arancione
quan
do la funzione assegnata è impostata
su On (abilitata) o attivata.
Per informazioni dettagliate
s
ull’assegnazione delle funzioni, fare
riferimento alle Istruzioni per l’uso della
telecamera MPC-3628/MPC-3626.
LED (rosso)
Funziona come spia REC e indicatore di
errori/avvisi.
LED (verde)
Si illumina quando l’unità è accesa.
Adattatore attacco PL
Connettore LENS META IN
(LEMO a 4 pin)
Connettore di ingresso metadati
dell’obiettivo.
Connettore utilizzato sull’unità:
LEMO EGG.0B.304.CLL
Protocollo di comunicazione: Cooke/i
Livelli di comunicazione: RS-232C
Connettore compatibile tipico (solo come
rif
erimento): LEMO FGG.0B.304.CLAD56
Note
• Per informazioni dettagliate sui fori di
montaggio per accessori, fare riferimento allo
schema delle dimensioni esterne alla fine di
questo documento.
• Prima di effettuare il coll
egamento, spegnere
sia l’unità che il dispositivo da collegare.

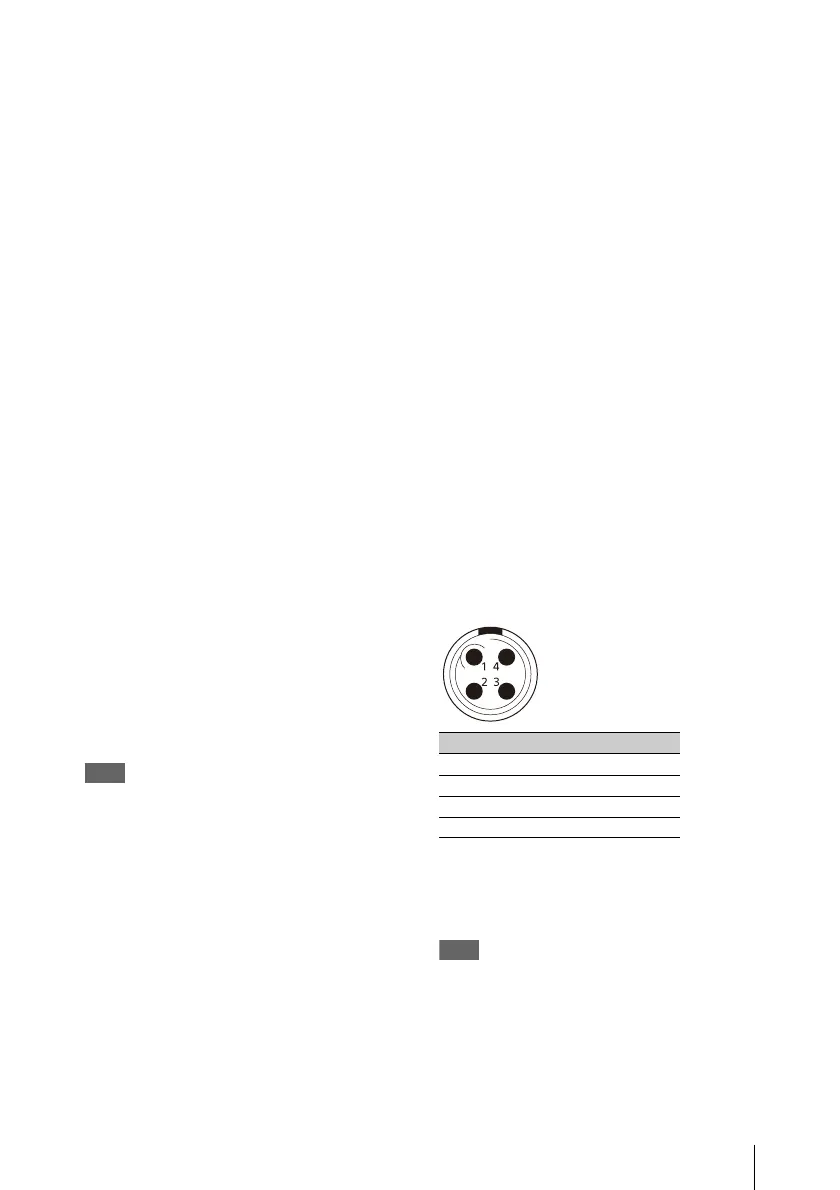

N. Segnale
1 Data IN
2 Data OUT
3 GND
4 NC
