Position und Funktion der Teile
61
Kamerakopf
Imagerblock mit einem 8.6K-CMOS-
Bildsensor.
ND-Filter-Einschubblock
Einschub zum Einsetzen der mitgelieferten
ND-Filter.
Markierung (Phi)
Die Markierung (Phi) zeigt die Lage der
Oberfläche des Bildsensors an.
Verwenden Sie diese Markierung als
Refe
renz, um den Abstand von der Kamera
zum Motiv genau zu messen.
Block mit E-Fassung
Objektivfreigabetaste
Anschluss 24 V OUT (Fischer
3-polig)
Ausgangsanschluss für externe
Stromversorgung.
Hierüber erfolgt die Versorgung mit dem
am An
schluss 24 V IN des
Kame
ragehäuseadapters anliegenden
Strom.
Dieser Anschluss kann als externe
S
tromversorgung für einen Objektivservo
oder ein anderes Gerät verwendet werden.
Er kann außerdem zur Eingabe eines REC-
Auslösesignals verwendet werden.
Hinweise
• Je nach der Ausgangsstromstärke und der
Länge des abnehmbaren Kabels kann die
Spannung des Netzteilausgangs an diesem
Anschluss unter der Spannung des an den 24 V
IN
-Anschlusses angeschlossenen Netzteils
liegen.
– Abnehmbares Kabel (4,5 m): ca. 0,50 V
Sp
annungsabfall bei einer
Ausgangsstromstärke von 1 A bzw. 1,00 V
Sp
annungsabfall bei einer
Ausgangsstromstärke von 2 A
– Abnehmbares Kabel (12 m, optional):
ca. 1,40 V Spannungsabfall bei einer
Ausga
ngsstromstärke von 1 A bzw. 2,80 V
Sp
annungsabfall bei einer
Ausgangsstromstärke von 2 A
• Einzelheiten zu den Spezifikationen des
3-poligen Fischer-Anschlusses siehe
Bed
ienungsanleitung zu MPC-3628/MPC-3626.
Taste ASSIGN 5 (frei belegbare
Funktionstaste)
Wechselt die zugewiesene Funktion
zwischen Ein/Aus (Aktivieren/
Deaktivieren) oder aktiviert die Funktion
durch jeden Druck.
Die Leuchte leuchtet orange, wenn die
z
ugewiesene Funktion eingeschaltet
(aktiviert) ist.
Einzelheiten zur Funktionszuweisung siehe
Be
dienungsanleitung zur MPC-3628/
MPC-3626.
LED (rot)
Fungiert als REC-Leuchte und Fehler-/
Warnanzeige.
LED (grün)
Leuchtet, wenn die Stromversorgung
eingeschaltet ist.
PL-Fassungsadapter

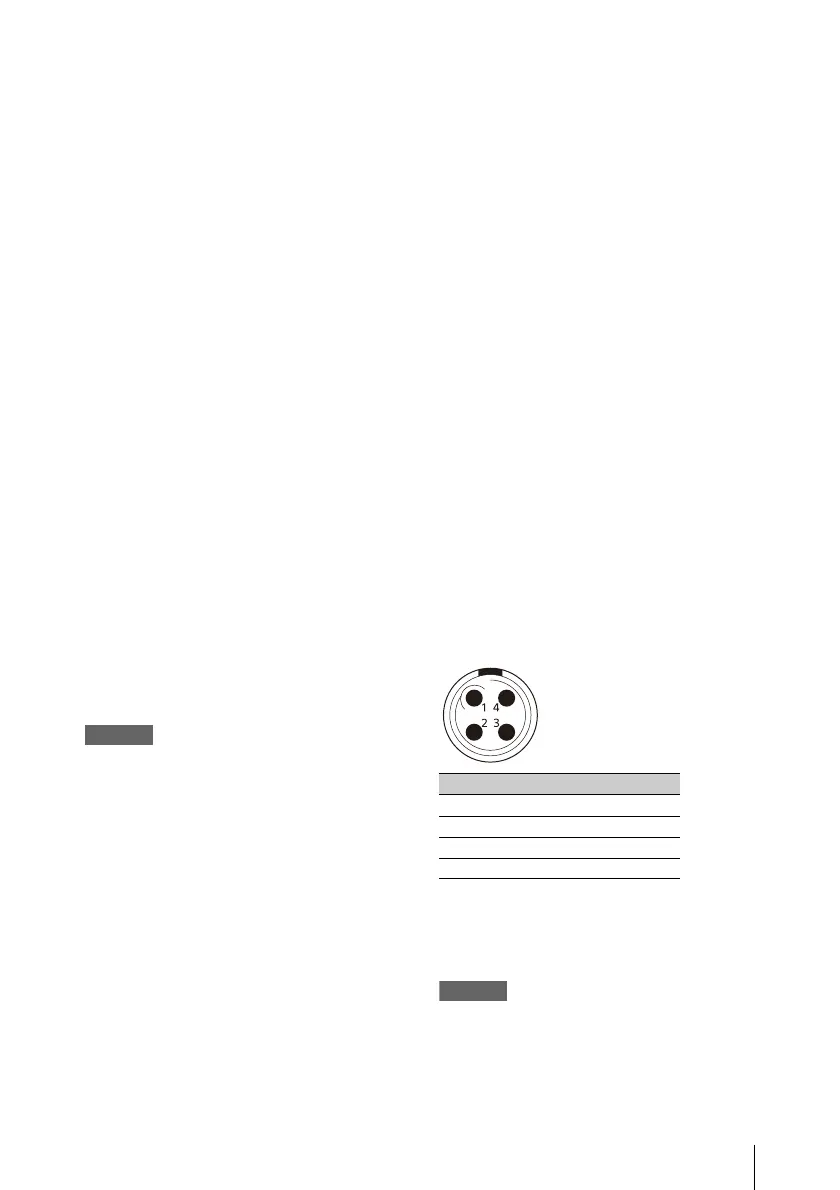

Anschluss LENS META IN
(LEMO 4-polig)
Eingangsanschluss für Objektiv-
Metadaten.
Steckverbinder am Gerät:
LEMO EGG.0B.304.CLL
Kommunikationsprotokoll: Cooke/i
Kommunikationspegel: RS-232C
Typischer kompatibler Steckverbinder (nur
zu
r Referenz): LEMO FGG.0B.304.CLAD56
Hinweise
• Einzelheiten zu den Befestigungslöchern für
Zubehör siehe Zeichnung mit äußeren
Abmessungen auf der Rückseite dieses
Dokuments.
• Schalten Sie vor dem Herstellen der Verbindung
beide zu verbindenden Geräte aus.
Nr. Signal
1 Data IN
2 Data OUT
3 GND
4 NC
