Nomenclature et fonction des pièces
45
Bloc de fente du filtre ND
Fente permettant d’insérer les filtres ND
fournis.
Symbole (phi)
Le symbole (phi) indique la position de la
surface du capteur d’image.
Utilisez ce symbole comme référence pour
mes
urer avec précision la distance entre la
caméra et le sujet.
Bloc de monture E
Bouton de déverrouillage de
l’objectif
Connecteur 24 V OUT (Fischer
3 broches)
Connecteur de sortie d’alimentation
externe.
Il délivre l’alimentation raccordée au
conn
ecteur 24 V IN de l’adaptateur de
boîtier d
e caméra.
Il peut être raccordé en tant
qu’
alimentation externe pour un servo
d’objectif ou autre périphérique. Il peut
également être utilisé pour entrer un signal
REC Trigger.
Remarques
• En fonction du courant de sortie et de la
longueur du câble amovible, la tension de
l’alimentation sortant de ce connecteur peut
s’avérer inférieure à la tension de l’alimentation
connectée au connecteur 24 V IN.
– Câble amovible (4,5 m (14,8 pi)) : chute
d’
environ 0,50 V à une sortie de 1 A ou chute
de
1,00 V à une sortie de 2 A
– Câble amovible (12 m (39,4 pi)) (option) :
chute d
’environ 1,40 V à une sortie de 1 A ou
chute d
e 2,80 V à une sortie de 2 A
• Pour plus de détails sur les spécifications du
connec
teur Fischer 3 broches, consultez le
m
ode d’emploi de la MPC-3628/MPC-3626.
Bouton ASSIGN (assignable) 5
Fait basculer la fonction assignée entre on/
off (activée/désactivée) ou active la
fonction à chaque pression.
Le témoin est allumé en orange lorsque la
foncti
on assignée est sur on (activée) ou en
cours d’activation.
Pour plus de détails sur l’attribution de
fonction, cons
ultez le mode d’emploi de la
MPC-3628/MPC-3626.
LED (rouge)
Sert de voyant REC et d’indicateur
d’erreur/avertissement.
LED (verte)
S’allume lorsque l’appareil est sous
tension.
Adaptateur de monture PL

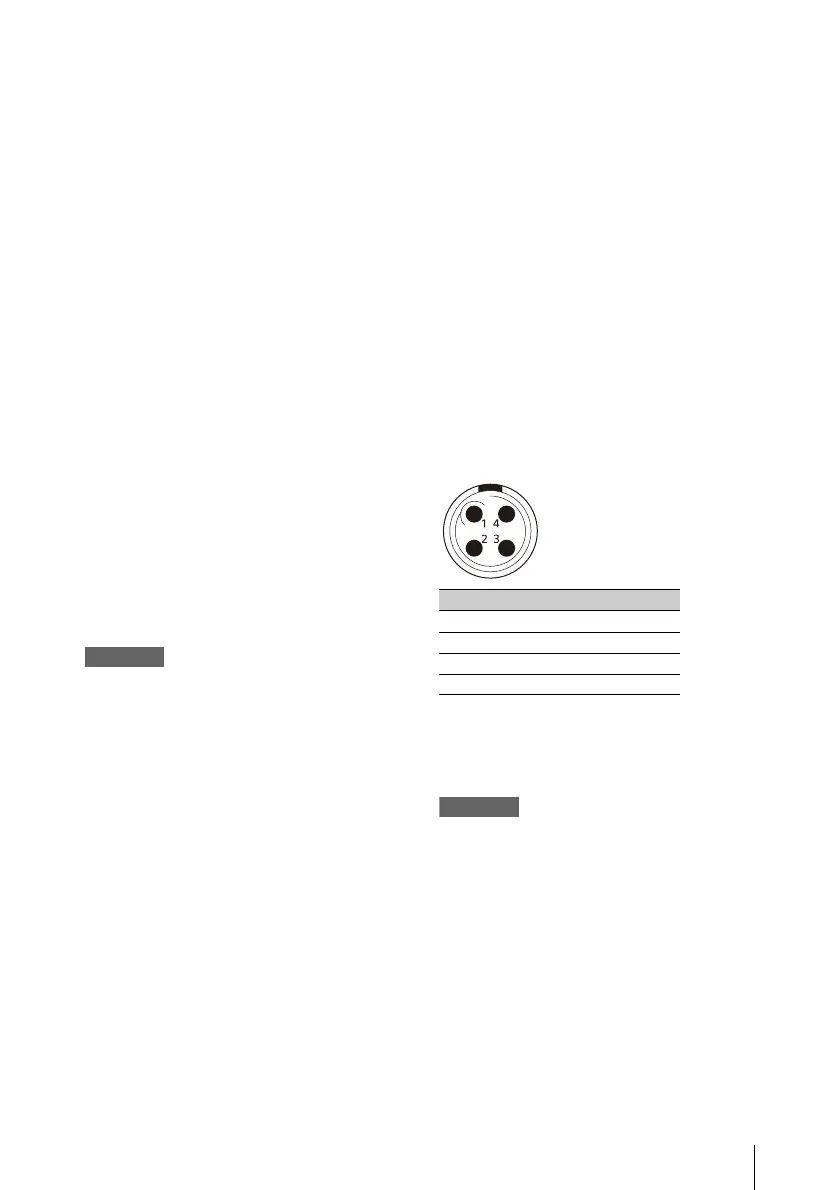

Connecteur LENS META IN
(LEMO à 4 broches)
Connecteur d’entrée des métadonnées de
l’objectif.
Connecteur utilisé sur l’appareil :
LEMO EGG.0B.304.CLL
Protocole de communication : Cooke/i
Niveaux de communication : RS-232C
Connecteur compatible typique (référence
uni
quement) : LEMO FGG.0B.304.CLAD56
Remarques
• Pour plus de détails sur les trous de fixation
d’accessoires, consultez le dessin des
dimensions externes au verso de ce document.
• Avant tout branchement, arrêtez l’appareil et le
périp
hérique à brancher.
• Veillez à connecter correctement un
périp
hérique des communications de
métadonnées de l’objectif compatible RS-232C.
Une mauvaise connexion du signal risque
d’endommager le périphérique.
N° Signal
1 Data IN
2 Data OUT
3 GND
4 NC
