Vị trí và chức năng của các bộ phận
144
Dấu (phi)
Dấu (phi) cho biết vị trí của bề mặt cảm
biến hình ảnh.
Sử dụng dấu này làm điểm tham chiếu để đo
chính xác kh
oảng cách từ máy ảnh đến vật
thể.
Khối ngàm E
Nú
t nhả ống kính
Đầu
nối 24 V OUT (Fischer 3 chân)
Đầu nối đầu ra nguồn điện bên ngoài.
Đầu nối này xuất ra nguồn điện được kết nối
với đầu
nối 24 V IN của bộ chuyển đổi phần
th
ân camera.
Nó có thể được kết nối như một nguồn điện
b
ên ngoài cho secvô ống kính hoặc thiết bị
khác. Nó cũng có thể được sử dụng để nhập
tín hiệu kích hoạt REC.
Lưu ý
• Tùy thuộc vào dòng điện đầu ra và chiều dài của
cáp có thể tháo rời, điện áp của nguồn điện đầu
ra từ đầu nối này có thể thấp hơn điện áp của
nguồn điện được kết nối với đầu nối 24 V IN.
– Cáp có thể tháo rời (4,5 m): Giảm khoảng
0,5
0 V ở đầu ra 1 A hoặc giảm 1,00 V ở đầu ra
2 A
– Cáp có thể tháo rời (12 m) (tùy chọn): Giảm
kh
oảng 1,40 V ở đầu ra 1 A hoặc giảm 2,80 V ở
đầu
ra 2 A
• Để biết chi tiết về thông số kỹ thuật của đầu nối
Fischer
3 chân, hãy tham khảo hướng dẫn vận
hành MPC-3628/MPC-3626.
Nút ASSIGN (có thể gán) 5
Chuyển đổi chức năng được gán giữa bật/tắt
hoặc kích hoạt chức năng sau mỗi lần nhấn.
Đèn sáng màu cam khi chức năng được gán
đ
ược bật hoặc kích hoạt.
Để biết chi tiết về cách gán chức năng, hãy
th
am khảo hướng dẫn vận hành MPC-3628/
MPC-3626.
Đèn LED (đỏ)
Hoạt động như đèn REC và chỉ báo lỗi/cảnh
báo.
Đèn LED (xanh lá)
Sáng khi nguồn điện được bật.
Bộ chuyển đổi ngàm PL

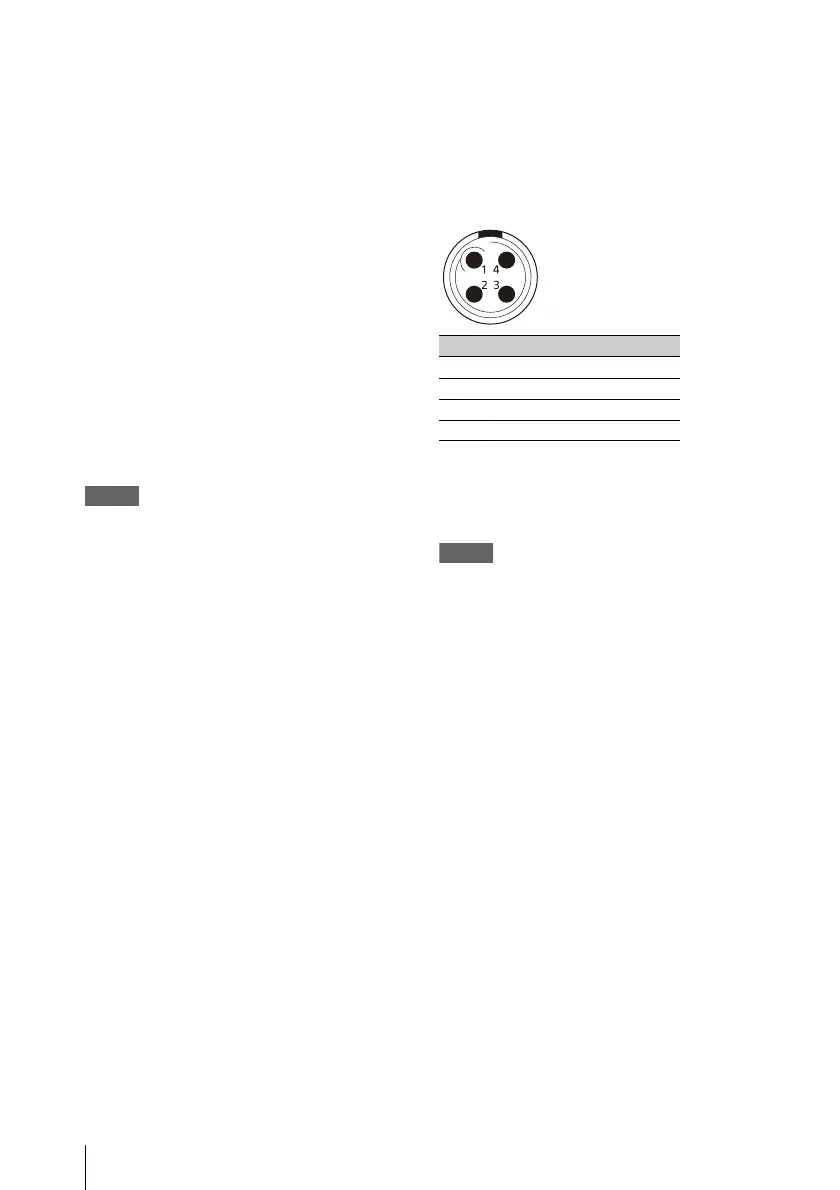

Đầ
u nối LENS META IN
(LEMO 4 chân)
Đầu nối nhập siêu dữ liệu ống kính.
Đầu nối được sử dụng trên thiết bị:
LEMO EGG.0B.304.CLL
Giao thức liên lạc: Cooke/i
Mức liên lạc: RS-232C
Đầu nối tương thích thông thường (chỉ tham
khảo)
: LEMO FGG.0B.304.CLAD56
Lưu ý
• Để biết chi tiết về các lỗ lắp phụ kiện, hãy xem bản
vẽ kích thước bên ngoài ở mặt sau của tài liệu
này.
• Trước khi kết nối, tắt cả thiết bị này và thiết bị mà
bạ
n muốn kết nối.
• Hãy đảm bảo kết nối đúng thiết bị truyền thông
siêu
dữ liệu ống kính tương thích RS-232C. Việc
kết nối tín hiệu không đúng có thể làm hỏng thiết
bị.
STT Signal
1 Data IN
2 Data OUT
3 GND
4 NC
