カメラに取り付ける
フランジバックを調整する
本機はフランジバックを調整した状態で出
荷しています。フランジバックの調整を行
いたい場合は、レンズマウントを取り外し、
シムを適切な厚みのものと交換してくださ
い。
0.01 mm単位で±0.1 mmの調整ができ
ます。
シムについて
本機には以下のシムが同梱されています
0.05 mm ×（1 円弧型）
0.01 mm ×15（1/3円弧型）
1/3円弧型シムは3枚組でご使用ください。
フランジバックを長く調整する場合は、シ
ムを挿入してください。本機は出荷時に以
下の
3種類のシムによってフランジバックを
調整した状態で出荷しています。
0.10 mm（円弧型）
0.05 mm（円弧型）
0.01 mm（1/3円弧型）
また、出荷時のシム厚みを示すシールが貼
ら
れています。

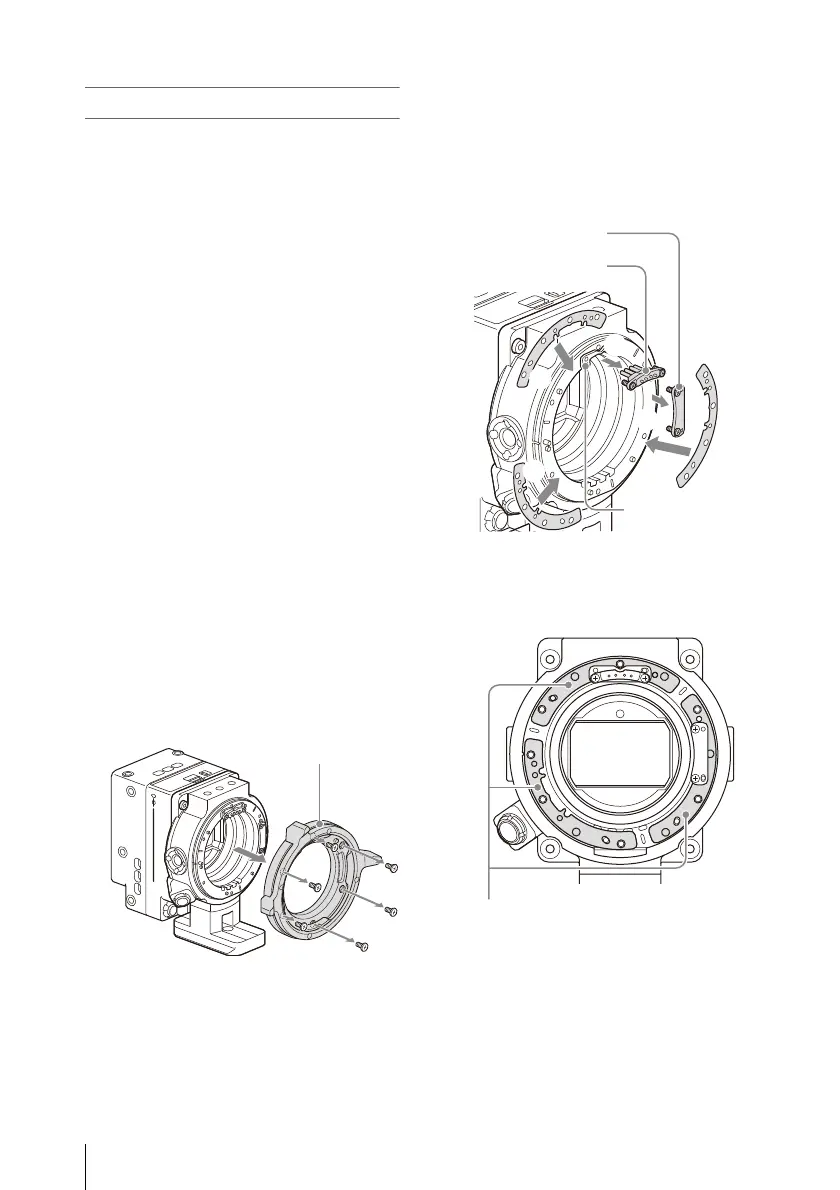

フランジバックの調整
1 トルクスネジ（6本）を外してPLマウ
ントフランジを取り外す。
2 PLコネクターとプレートの十字ネジ
（
4本）を緩めてPLコネクターとPLコ
ネクター台、プレートを取り外す。
3 PLマウントアダプター（3か所）に
シムを取り付ける。
1/3円弧型のシムを使用する場合
3か所とも同じ厚みになるようにシムを
取り付けます。
PLマウントフランジ
ʕ
ʕ
ʕ
ʔ
ʔ
PLコネクター
PLコネクター台
プレート
シム
