Установка на камеру
131
Регулировка рабочего отрезка
Устройство поставляется с уже
отрегулированным рабочим отрезком.
Если требуется отрегулировать рабочий
отрезок, снимите байонет и замените
регулировочные шайбы шайбами
требуемой толщины. Толщину можно
регулировать в диапазоне ±0,1 мм с
шагом 0,0
1 мм.
Регулировочные ша
йбы
В комплект пос
тавки устройства входят
следующие регулировочные прокладки.
0,05 мм (кольцо), 1 шт.
0,01 мм (1/3 дуг
и окружности), 15 шт.
Регулировочные ша
йбы в 1/3 дуги
окружности должны использоваться
комплектами по три шайбы. Установите
регулировочные шайбы для увеличения
рабочего отрезка. Устройство
поставляется с рабочим от
резком,
который уже отрегулирован
с использованием пр
окладок
следующих трех типов.
0,10 мм (кольцо)
0,05 мм (кольцо)
0,01 мм (1/3 дуги ок
ружности)
При пос
тавке устанавливается
уплотнение, показывающее толщину
прокладок.
Регулировка раб
очего отрезка

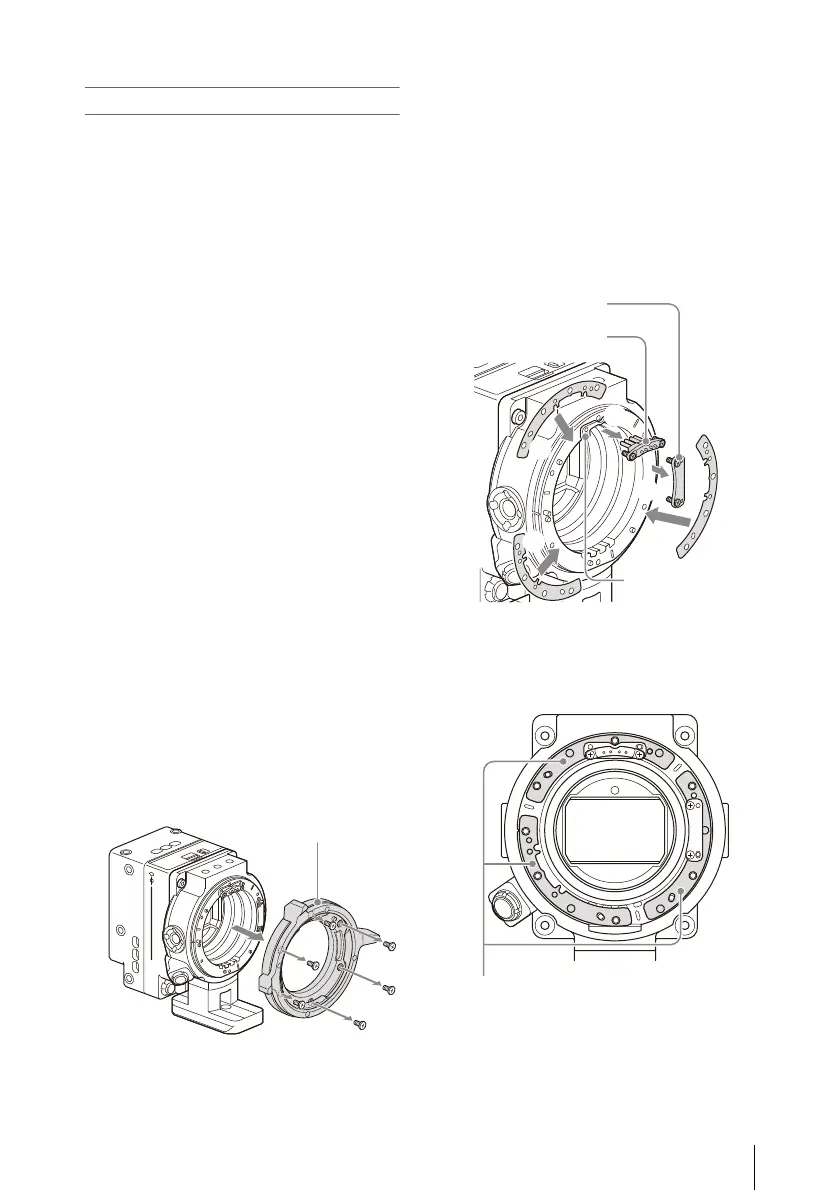

1 Выверните шесть винтов со
звездообразным шлицем Torx
и снимите ф
ланец байонета PL.
2 Ослабьте четыре винта
с крестообразным шл
ицем,
которыми крепятся разъемы PL
и плас
тина, затем снимите
разъемы PL, бл
ок разъемов PL, а
также пластину.
3 Установите регулировочные
шайбы на адаптер байонета PL
(в трех мес
тах).
При использовании прокладок в форме
1/3 дуги ок
ружности
Используйте прокладки о
динаковой
толщины во всех трех местах.
Фланец
байонета PL
ʕ
ʕ
ʕ
ʔ
ʔ
Пластина
Блок
разъемов PL
Разъемы PL
Регулировочные шайбы
