14
Anschlüsse
Die Abbildungen des Monitors in diesem
Handbuch zeigen den BVM-E251.

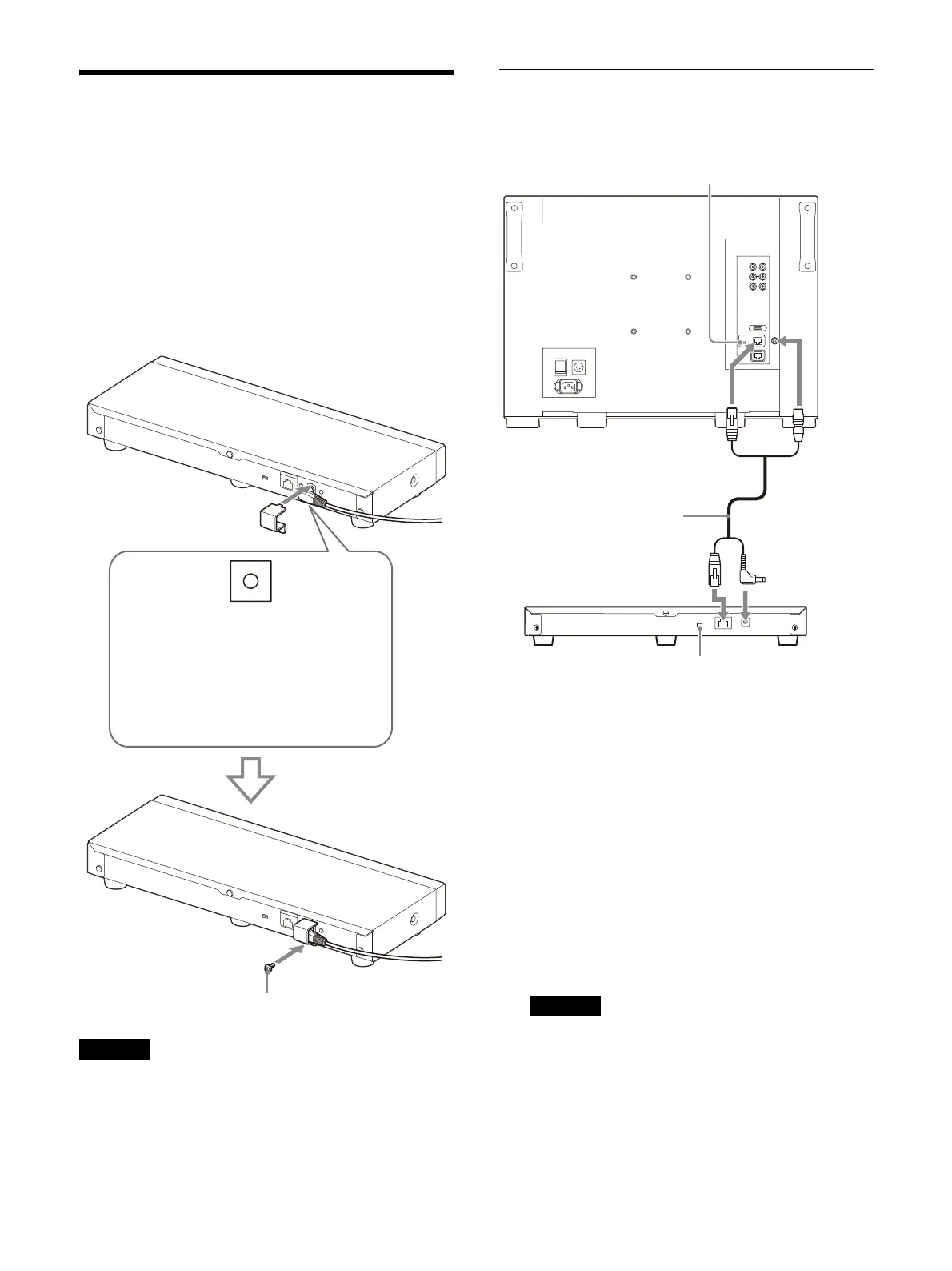

Hinweis zum Anschließen des Kabels an den Anschluss
DC 12V
Setzen
Sie die mitgelieferte
Gle
ichstromkab
elsicherung fest ein und
befestigen Sie sie mit der mitgelieferten
Schraube, damit sich das Kabel nicht lösen kann.
Hinweis
Verwenden Sie ausschließlich die mitgelieferte
Schraube, da durch andere Schrauben interne
Bauteile des Ge
räts beschädigt werden könnten.
Stromversorgung über DC 12V/
Anschließen eines Monitors
1
Schalten Sie den Monitor am Netzschalter
aus, bevor Sie das Gerät anschließen.
2
Stellen Sie den Schalter NETWORK am
Monitor und am Gerät auf PEER TO PEER.
3
Verbinden Sie den LAN-Anschluss des
Monitors und den LAN-Anschluss dieses
Geräts über das SMF-17R20, das mit einer
Steuergeräte-Standhalterung wie der BKM-
37H gelieferte Kabel oder ein ungekreuztes
100BASE-TX-LAN-Kabel (abgeschirmt,
optional).
Hinweis
Verwenden Sie als optionales LAN-Kabel ein
abgeschirmtes Kabel, um Fehlfunktionen
aufgrund vo
n Interferenzen zu vermeiden.
Schraube für Gleichstromkabelsicherung
Schließen Sie das Kabel an den Anschluss
DC 12V an und bringen Sie dann die
Sicherung am Gerät an.
(Richten Sie beim Anbringen der Sicherung
die Bohrung in der Sicherung unbedingt an
der Schraubenbohrung im Gerät aus.)
Monitor
Schalter NETWORK:
Auf PEER TO PEER stellen.
Anschluss DC 12V
LAN-Anschluss
SMF-17R20 usw.
LAN-Anschluss
BVMK-R10 (dieses Gerät)
Schalter NETWORK:
Auf PEER TO PEER stellen.
Anschluss DC
12V OUT
