DE
Überblick / Funktion / Verwenden der Eingänge und Ausgänge
DE
Überblick
Dieses Gerät ist ein Videosignal-
Eingangsadapter für Monitore von Sony.
Bei Verbindung mit einem Eingangssteckplatz
am Hauptgerät bietet er Anschlüsse für
Videoeingabe- und -ausgabe für das
Hauptgerät und einen Decoder für serielle
digitale 3G/HD/SD-Komponentensignale.
• Einige Monitore sind nicht kompatibel mit
diesem Gerät.
Der Gebrauchsanweisung des Monitors
können Sie entnehmen, ob der Monitor mit
diesem Gerät kompatibel ist.
• Im Menü STATUS des Monitors wird als
Modellname „BKM-250TG“ angezeigt.
Funktion
Decoder für serielle digitale
Komponentensignale
Der BKM-250TGM unterstützt 3G-SDI,
wodurch 1080/50P- oder 1080/60P-Signale
mit einem einzigen BNC-Kabel übertragen
werden. Er ist mit einem integrierten Decoder
für das serielle digitale 3G/HD/SD-
Komponentensignal ausgestattet.
Serieller digitaler Eingangs- und
Ausgangssignalanschluss
Der BKM-250TGM ist mit zwei Eingängen
und Monitorausgängen ausgestattet, die jedem
Eingangssignal für serielle digitale Signale
entsprechen.
Verwenden der
Eingänge und
Ausgänge
Einzelheiten zum Installieren dieses Geräts in
einem Eingangssteckplatz finden Sie in der
Gebrauchsanweisung zum Monitor.
Konfiguration der Eingänge/
Ausgänge und der möglichen
Eingabesignale
Nachfolgend ist die Konfiguration der
Eingänge und Ausgänge sowie der möglichen
Eingabesignale dargestellt.
Eingabe serieller digitaler
Komponentensignale
Sie können serielle digitale Signale über die
Anschlüsse 1 eingeben und auf dem
Bildschirm des Hauptgeräts oder dem Monitor
angezeigte Ausgangssignale über den
Anschluss 2 ausgeben.
Der 75Ω-Abschluss muss nicht mit dem
Anschluss 2 verbunden werden.
• Der Anschluss OUT (Monitorausgang) gibt
nur ein Signal aus, wenn der Netzschalter des
Hauptgeräts auf ON gestellt ist. Das
Monitor-Ausgangssignal wird nicht
ausgegeben, wenn der Monitor in den
Bereitschaftsmodus geschaltet ist.
• Das Signal vom Anschluss OUT entspricht
nicht den ON-LINE-Ausgangssignal-
Spezifikationen.
Hinweise
Hinweise

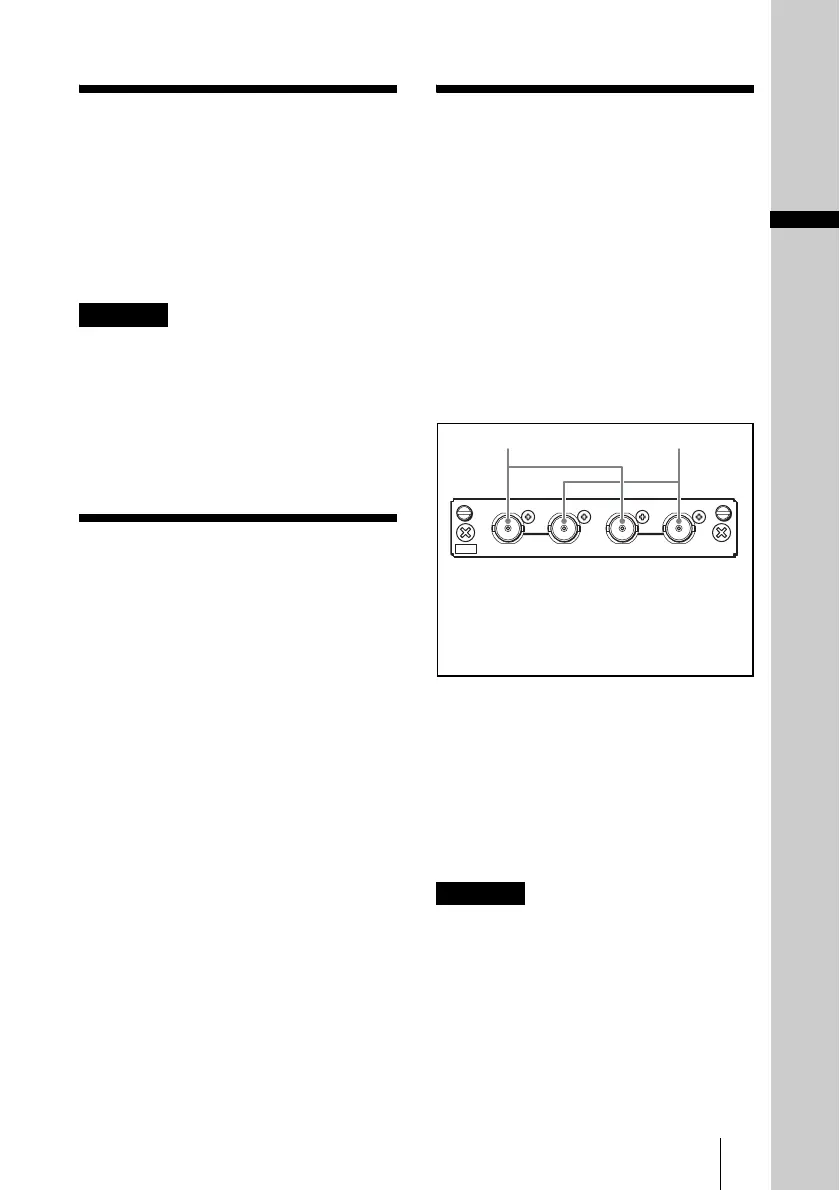

250TG
3G SDI
OUTOUT ININ
1
2
1
2
1 Eingabe serieller digitaler
Komponentensignale.
2 Ausgabe serieller digitaler Komponenten-
Monitorsignale.
