Visão geral
Esta unidade é um adaptador de entrada de
sinal de vídeo para monitores Sony.
Quando instalado numa ranhura opcional de
entrada na unidade principal, proporciona
conectores de entrada e saída de vídeo para a
unidade principal e um descodificador para
sinais componentes digitais de série HD/D1.
• Existem alguns monitores que não não
compatíveis com esta unidade.
Para verificar se o monitor é compatível com
esta unidade, consulte o Manual de
instruções do monitor.
• O nome do modelo apresentado no menu
STATUS do monitor é “BKM-243HS”.
Função
Descodificador para sinais
componentes digitais de série
O BKM-243HSM está equipado com um
descodificador integrado para sinais
componentes digitais de série.
Conector de sinal de entrada e saída
digital de série
O BKM-243HSM está equipado com dois
conectores de entrada e um conector de saída
do monitor para sinais digitais de série.
Utilizar os
conectores de
entrada e saída
Para mais informações sobre instalar esta
unidade numa ranhura opcional de entrada,
consulte o Manual de instruções do monitor.
Configuração dos conectores de
entrada/saída e sinais que podem ser
introduzidos
A configuração dos conectores de entrada e
saída e o sinais que podem ser introduzidos,
conforme mostrado abaixo.
Introdução de sinais componentes
digitais de série
Pode introduzir sinais digitais de série nos
conectores 1 e emitir sinais apresentados no
ecrã da unidade principal ou monitor a partir do
conector 2.
Não necessita de instalar a terminação de 75Ω
no conector 2.
• O conector MONITOR OUT só emite sinal
quando a alimentação da unidade principal
está ligada.
O sinal MONITOR OUT não é emitido
quando o monitor está no modo de espera.
• O sinal do conector MONITOR OUT não
cumpre as especificações do sinal de saída
ON-LINE.
Notas
Notas
INPUT
MONITOR OUT
1
2
BKM-243HS
DIGITAL/HD SDI
1
2

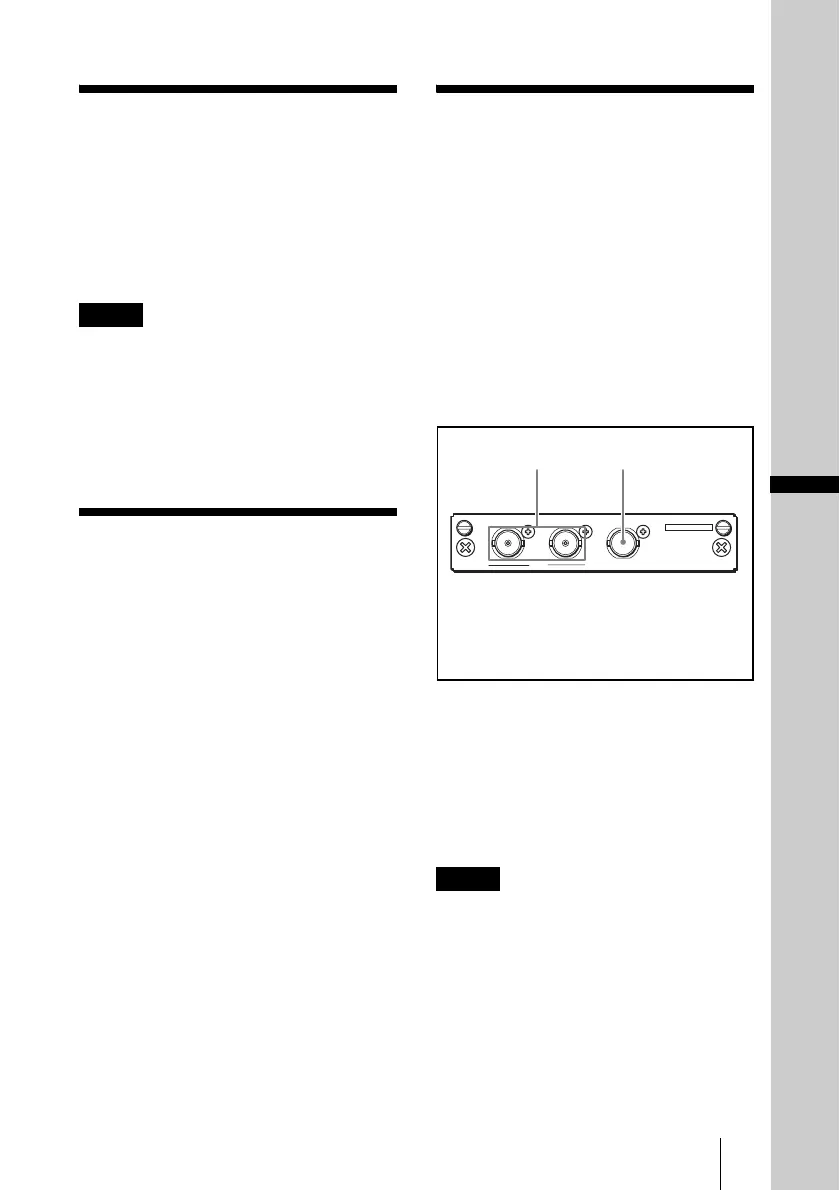

1 Sinais componentes digitais de série de
entrada.
2 Sinais de monitor componentes digitais de
série de saída.
