3
CT
概覽 / 功能 / 使用輸入及輸出接頭
CT
概覽
本裝置為 Sony 顯示器的視訊訊號輸入機
板。
本裝置安裝於主機的選購輸入插槽時，可
做為主機的視訊輸入及輸出接頭，以及
HD/D1 序列數位色差訊號的解碼器。
• 特定顯示器與本機不相容。
如需確認顯示器與本裝置的相容性，請
參閱顯示器使用說明。
• 顯示器 STATUS 選單顯示的型號名稱為
「BKM-243HS」。
功能
序列數位色差訊號的解碼器
BKM-243HSM 具備適用於序列數位色差訊
號的內建解碼器。
序列數位輸入及輸出訊號接頭
BKM-243HSM 具備適用於序列數位訊號的
兩組輸入及一組顯示器輸出接頭。
使用輸入及輸出接頭
有關於選購輸入插槽中安裝本裝置的詳細資
訊，請參閱顯示器使用說明。

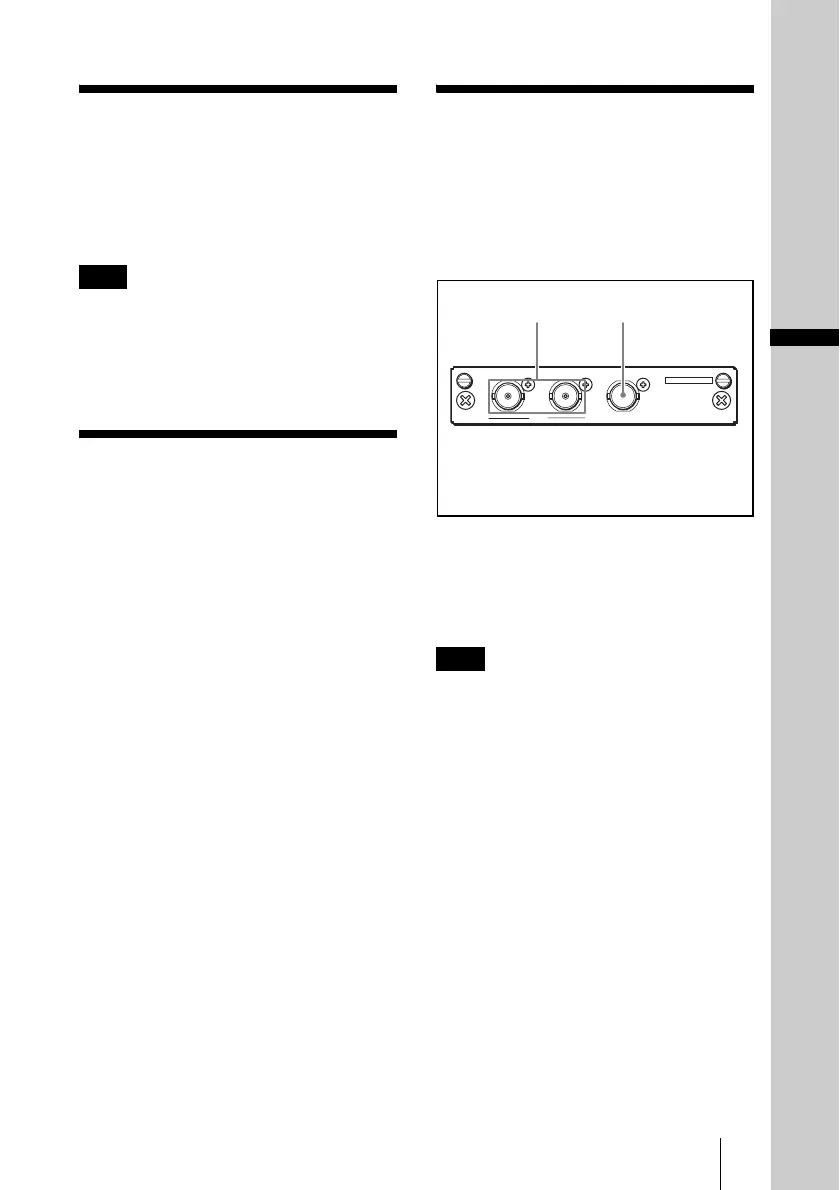

輸入／輸出接頭配置與可輸入的訊號
輸入／輸出接頭配置與可輸入的訊號如下
所示。
輸入序列數位色差訊號
您可將序列數位訊號輸入至接頭 1，以及
將主機螢幕或顯示器上顯示的訊號從接頭
2 輸出。
不需要將 75 Ω 端接連接至接頭 2。
• MONITOR OUT 接頭僅能在主機開啟電
源時輸出訊號。
無法在顯示器進入待命模式時輸出
MONITOR OUT 訊號。
• MONITOR OUT 接頭的訊號不符合 ON-
LINE 輸出訊號規格。
附註
附註
INPUT
MONITOR OUT
1
2
BKM-243HS
DIGITAL/HD SDI
1
2
1 輸入序列數位色差訊號。
2 輸出序列數位色差顯示器訊號。
