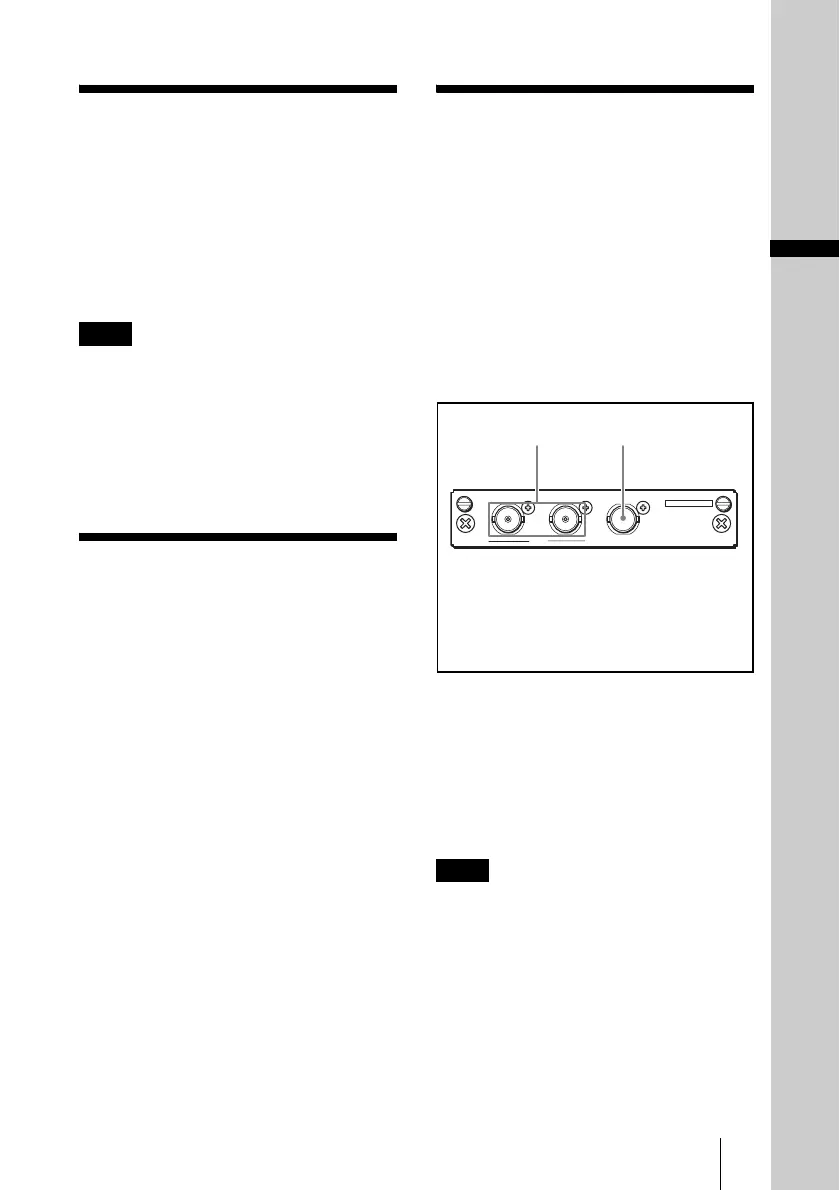

3
IT
Descrizione / Funzione / Uso dei connettori di ingresso e uscita
IT
Descrizione
Questo apparecchio è un adattatore di ingresso
per segnali video per monitor Sony.
Installato in uno slot d’ingresso opzionale
dell’apparecchio principale, l’adattatore
fornisce connettori d’ingresso e uscita video
per l’apparecchio principale e un
decodificatore per i segnali a componenti
digitali seriali HD/D1.
• Alcuni monitor non sono compatibili con
questo apparecchio.
Per controllare se il monitor è compatibile
con questo apparecchio, fare riferimento alle
istruzioni per l’uso del monitor.
• Il nome del modello visualizzato nel menu
STATO del monitor è “BKM-243HS”.
Funzione
Decodificatore per segnali a
componenti digitali seriali
L’adattatore BKM-243HSM incorpora un
decodificatore per segnali a componenti
digitali seriali.
Connettore segnali di ingresso e
uscita digitali seriali
L’adattatore BKM-243HSM è dotato di due
connettori di ingresso e un connettore di uscita
monitor per segnali digitali seriali.
Uso dei connettori di
ingresso e uscita
Per informazioni sull’installazione
dell’apparecchio in uno slot di ingresso
opzionale, fare riferimento alle istruzioni per
l’uso del monitor.
Configurazione dei connettori di
ingresso/uscita e segnali di ingresso
utilizzabili
La configurazione dei connettori di ingresso e
di uscita e i segnali di ingresso utilizzabili sono
illustrati qui sotto.
Ingresso di segnali a componenti
digitali serial
È possibile inviare segnali digitali seriali ai
connettori di ingresso 1 e ricevere i segnali
visualizzati sullo schermo dell’apparecchio
principale o del monitor dal connettore 2.
Non è necessario collegare la terminazione a
75Ω al connettore 2.
• Il connettore MONITOR OUT emette il
segnale solo quando l’alimentazione
dell’apparecchio principale è inserita (ON).
L’uscita MONITOR OUT non è attiva
quando il monitor è in modalità standby.
• Il segnale dal connettore MONITOR OUT
non è conforme alle specifiche del segnale di
uscita ON-LINE.
Note
Note
INPUT
MONITOR OUT
1
2
BKM-243HS
DIGITAL/HD SDI
1
2
1 Ingresso segnali a componenti digitali
seriali.
2 Uscita segnali monitor a componenti
digitali seriali.
