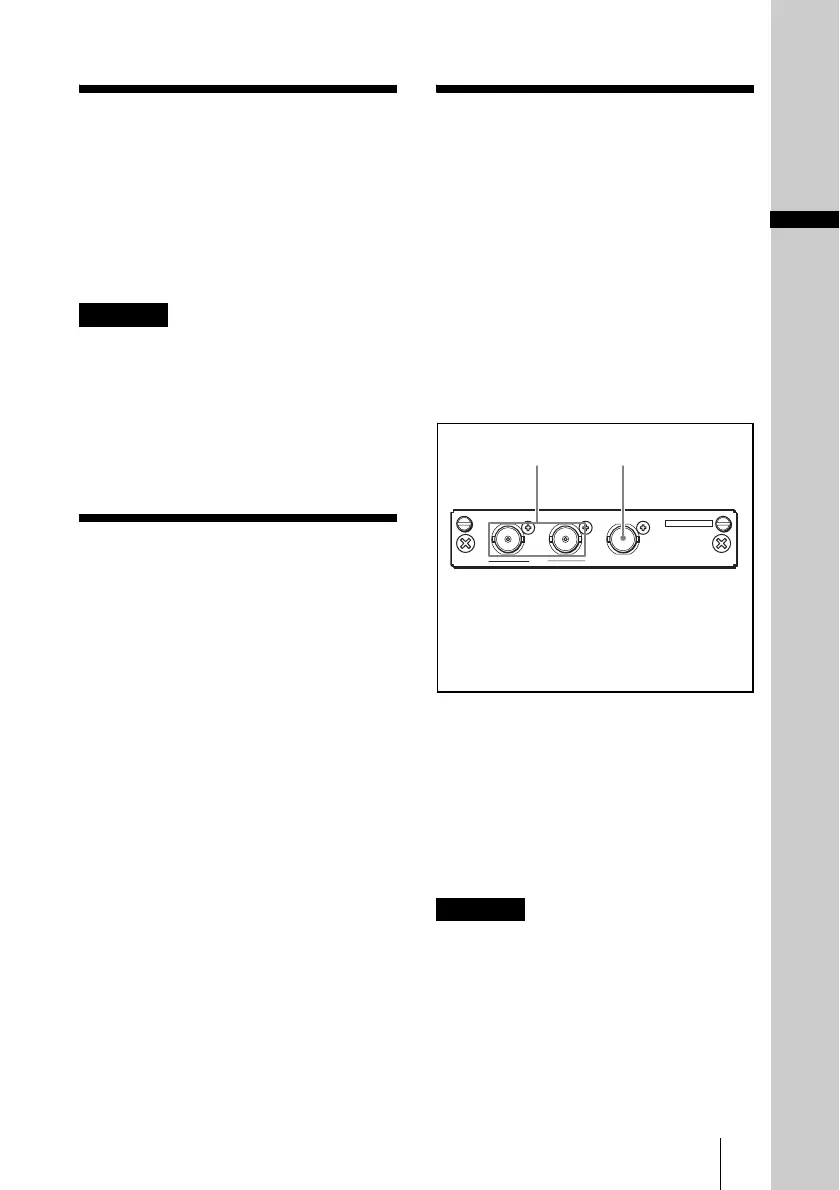

Je bekijkt pagina 15 van 125
3
DE
Überblick / Funktion / Verwenden der Eingänge und Ausgänge
DE
Überblick
Dieses Gerät ist ein Videosignal-
Eingangsadapter für Monitore von Sony. Bei
Verbindung mit einem Eingangssteckplatz am
Hauptgerät bietet er Anschlüsse für
Videoeingabe- und -ausgabe für das
Hauptgerät und einen Decoder für serielle
digitale HD/D1-Komponentensignale.
• Einige Monitore sind nicht kompatibel mit
diesem Gerät.
Der Gebrauchsanweisung des Monitors
können Sie entnehmen, ob der Monitor mit
diesem Gerät kompatibel ist.
• Im Menü STATUS des Monitors wird als
Modellname „BKM-243HS“ angezeigt.
Funktion
Decoder für serielle digitale
Komponentensignale
Im BKM-243HSM ist ein Decoder für serielle
digitale Komponentensignale integriert.
Serieller digitaler Eingangs- und
Ausgangssignalanschluss
Der BKM-243HSM ist mit zwei Eingängen
und einem Monitorausgang für serielle digitale
Signale ausgestattet.
Verwenden der
Eingänge und
Ausgänge
Einzelheiten zum Installieren dieses Geräts in
einem Eingangssteckplatz finden Sie in der
Gebrauchsanweisung zum Monitor.
Konfiguration der Eingänge/
Ausgänge und der möglichen
Eingabesignale
Nachfolgend ist die Konfiguration der
Eingänge und Ausgänge sowie der möglichen
Eingabesignale dargestellt.
Eingabe serieller digitaler
Komponentensignale
Sie können serielle digitale Signale über die
Anschlüsse 1 eingeben und auf dem
Bildschirm des Hauptgeräts oder dem Monitor
angezeigte Ausgangssignale über den
Anschluss 2 ausgeben.
Der 75Ω-Abschluss muss nicht mit dem
Anschluss 2 verbunden werden.
• Der Anschluss MONITOR OUT gibt nur ein
Signal aus, wenn der Netzschalter des
Hauptgeräts auf ON gestellt ist. Das
MONITOR OUT-Signal wird nicht
ausgegeben, wenn der Monitor in den
Bereitschaftsmodus geschaltet ist.
• Das Signal vom Anschluss MONITOR OUT
entspricht nicht den ON-LINE-
Ausgangssignal-Spezifikationen.
Hinweise
Hinweise
INPUT
MONITOR OUT
1
2
BKM-243HS
DIGITAL/HD SDI
1
2
1 Eingabe serieller digitaler
Komponentensignale.
2 Ausgabe serieller digitaler Komponenten-
Monitorsignale.
