3(J)
IN
1
OUT
DIGITAL
ANALOG
IN
2
OUT
IN
3
OUT
IN
OUT
IN
OUT
IN
OUT
4
5
6
1
2
3
4
5
6
7
8
9
0
!¡
!™
SDI 4:2:2
入力アダプター
BKM-20D
SDI4:2:2入力アダプターBKM-20Dは、BVMシリーズのビデオモ
ニター用のビデオ信号入力アダプターです。
ビデオモニター後面の入力オプションスロットに 装 着 すると、ビデオ
モニターの入出力端子になります。また、シリアルデジタルコン
ポーネント信号のデコーダーとしても働きます。
機能
シリアルデジタルコンポーネント信号用デコー
ダー
内蔵のデコーダーにより、シリアルデジタルコンポーネント信 号
(525/625)をデコードできます。
アナログコンポジット信号用のデコーダーは組み込まれていません
が、他の入力オプションスロットに、アナログ コンポジット信号用の
デコーダーの付いたアダプターが装着されていれば、BKM-20Dに
入力されたアナログコンポジット信 号もデコードすることが できます 。
シリアルデジタル信号およびアナログ信号用入出
力端子
シリアルデジタル信号入出力用端子とアナログ信号用入出力端子
を3組ずつ装備しています。アナログ信号用入力端子には、Y/
R−Y/B−YまたはRGB信号を1系統かアナログコンポジット信号
を3系統入力できます。入力可能なアナログコンポジット信号の種
類は、他の入力オプションスロットに 装 着されている入力アダプター
によって異なります (20(J)ページ参照)。
入出力端子の使いかた
◆ BKM-20Dを、ビデオモニターの入力オプションスロットに 装 着 する方 法
については、「ビデオモニターへの装着」(21(J)ページ)をご覧くださ
い。
BKM-20D
を使用するときのご注意
入力アダプターの装着、アナログ入出力端子部の移動、使わない
スロットにカバ ーを 取り付 けるなどの作業を行うときは、必ず
BKM-
20D
を最後に装着してください。す でにBKM-20Dを装着してい
る場合は、必ず一度取り外して最後に装着してください(22(J)
ページ参照)。
入出力端子の構成と入力可能な信号

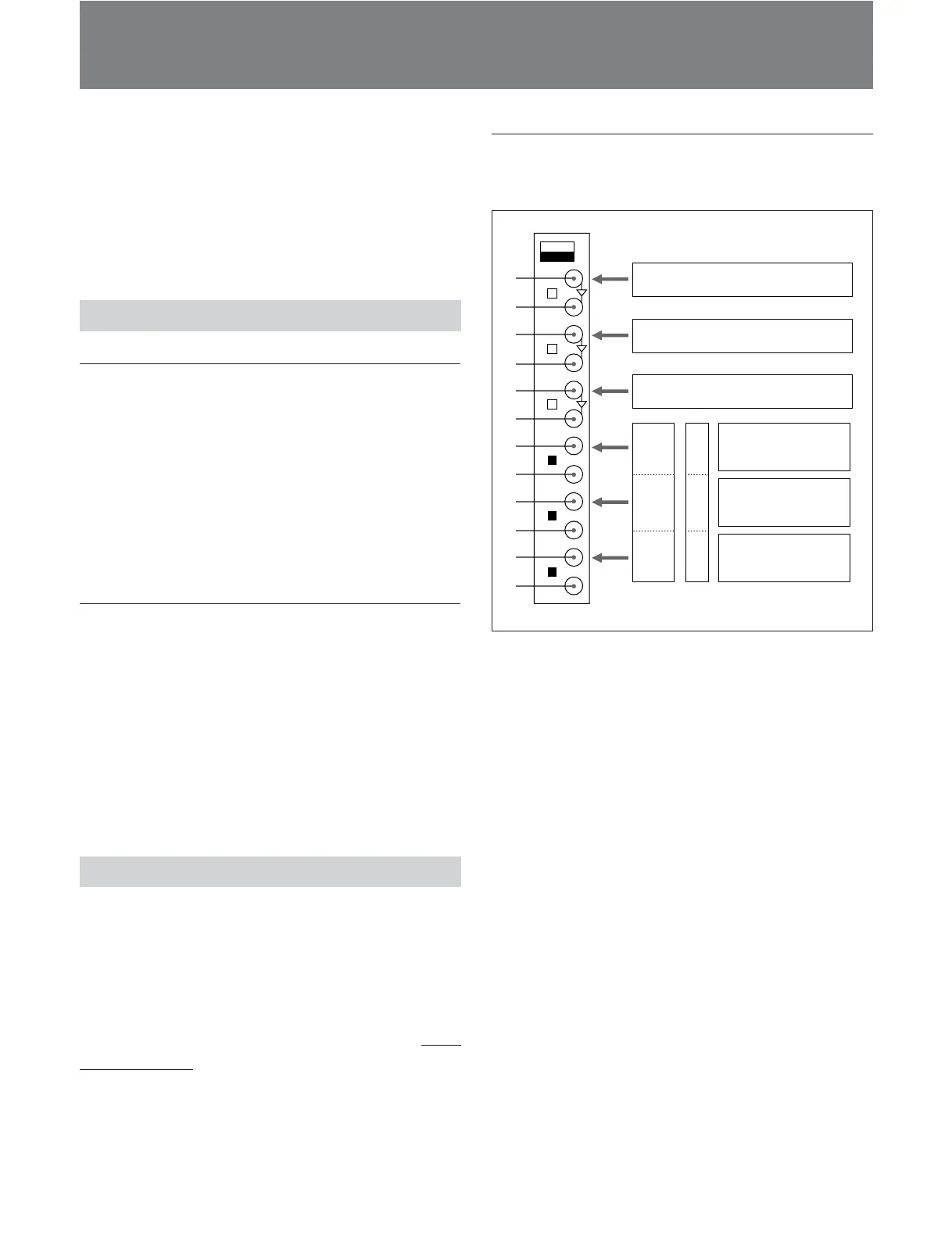

入力端子の構成と入力可能な信号を下図に示します。
シリアルデジタルコンポーネント信号の入力
1、3、5端子に入力できます。それぞれ、2、4、6端子からア
クティブループスルー出力させることが できます 。
2、4、6 端子には75Ω終端器を付ける必要はありません。
アナログコンポジット信号の入力
7、9、!¡ 端子に入力できます。それぞれ、8、0、!™ 端子から
ループスルー出力させることができます。ループスルー出力させな
いときは、8、0、!™ 端子に75Ω終端器を付けてください。
Y/R
−
Y/B
−
Y
または
RGB
信号の入力
7端子にYまたはG信号、9端子にB−YまたはB信号、!¡端子
にR−YまたはR信号を入力できます。それぞれ、8、0、!™端子
からループスルー出力させることができます。ループスルー出力さ
せないときは、8、0、!™ 端子に75Ω終端器を付けてください。
Y
B
−
Y
R
−
Y
G
B
R
シリアルデジタルコンポーネント信号
シリアルデジタルコンポーネント信号
シリアルデジタルコンポーネント信号
アナログコンポ
ジット信号
アナログコンポ
ジット信号
アナログコンポ
ジット信号
