Installazione
Installazione

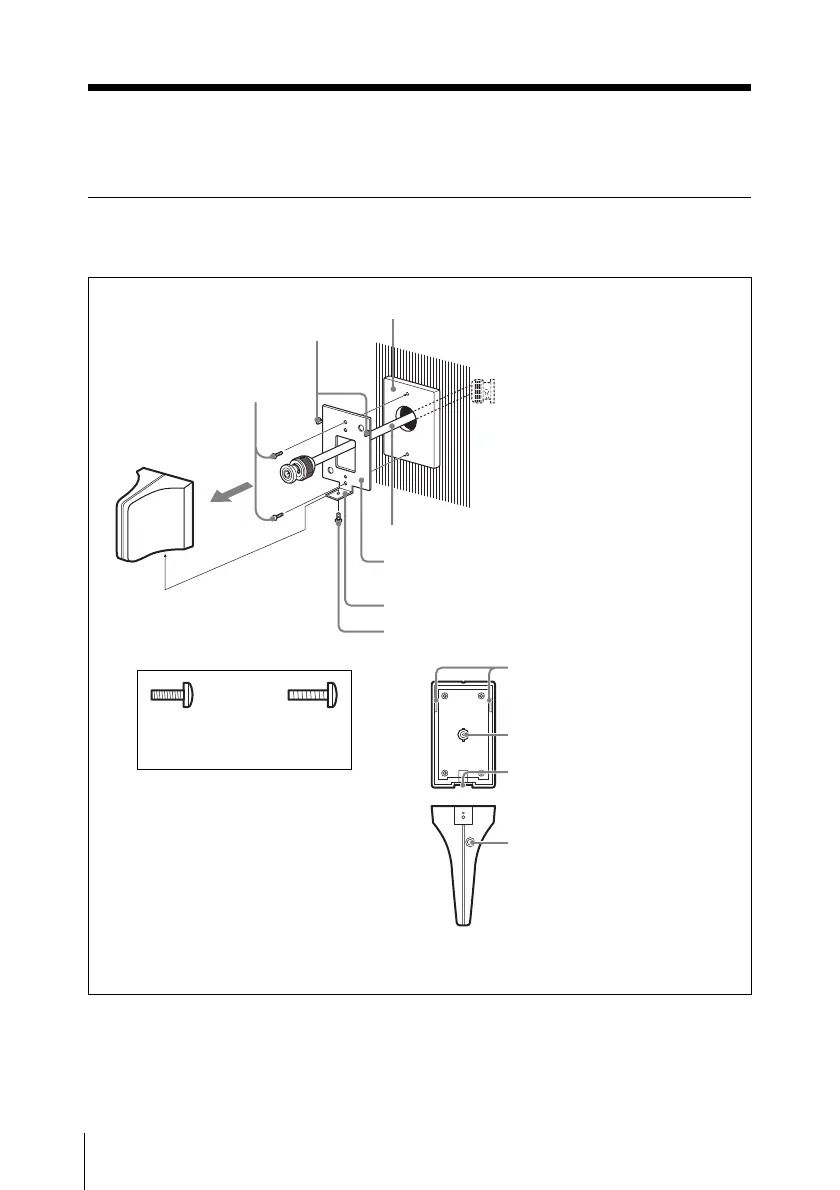

Installazione a parete con l’utilizzo della scatola integrata
con attacco
1) Per ulteriori dettagli, vedere le Istruzioni per l’Uso del dispositivo corrispondente.
2) Utilizzare un cavo con impedenza 50 -ohm (almeno RG-212/U).
Vite M3
Vite No.6-
32UNC
Lastra che copre la
scatola di attacco
Ganci
Viti NO.6-32UNC
(fornite)
al connettore
BNC
Cavo coassiale
2)
Attacco A (fornito)
Sede dell’antenna
Vite M3 (fornita)
Collegare al connettore
ANTENNA A/B IN (DC OUT) sui
seguenti dispositivi:
• Sintonizzatore microfono
wireless
1)
• Unità della base del
sintonizzatore
1)
• Divisore dell’antenna
1)
• Mixer motorizzato
1)
Far combaciare questi
alloggiamenti sopra ai ganci
dell’attacco A.
Connettore BNC
Posizionare questo incastro
sopra alla sede dell’antenna
dell’attacco A.
LED (Si illumina quando viene
fornita una tensione DC dal
dispositivo connesso. Si
illumina con luce verde
quando il guadagno è 10 dB e
con luce rossa quando il
guadagno è 18 dB.)
