19
Installation
Installation

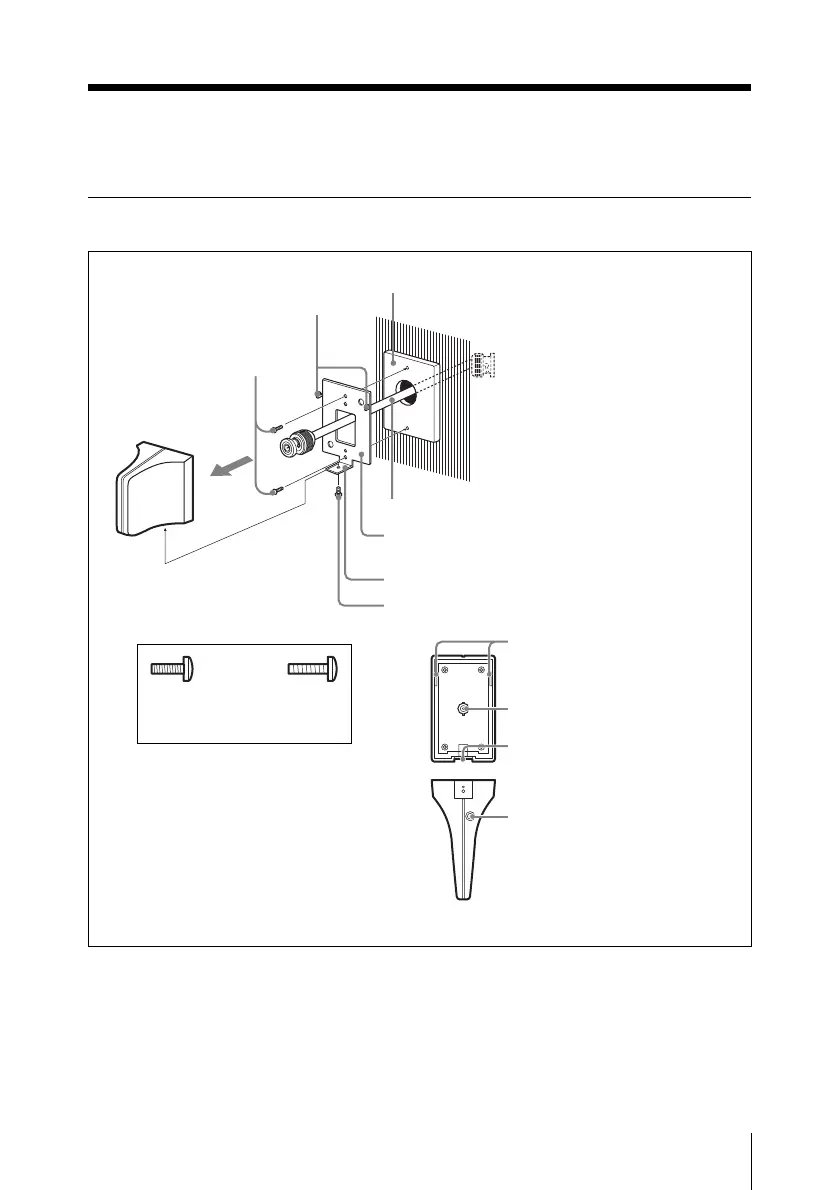

Wandinstallation bei eingebauter Antennendose
1) Einzelheiten erfahren Sie aus der Bedienungsanleitung über die jeweiligen Elemente.
2) Verwenden Sie ein 50-Ohm-Kabel (mindestens RG-212/U).
M3-
Schraube
No.6-32UNC-
Schraube
Abdeckplatte der Antennendose
Laschen
NO.6-32UNC-
Schrauben
(mitgeliefert)
zum BNC-
Stecker
Koaxialkabel
2)
Befestigung A
(mitgeliefert)
Antennenauflage
M3-Schraube (mitgeliefert)
Verbinden mit dem ANTENNA
A/B IN (DC OUT)-Anschluss an
einem der folgenden Elemente:
• Drahtloser Mikrofontuner
1)
• Tuner-Basiseinheit
1)
• Antennentrenner
1)
• Power Mixer
1)
Stecken Sie diese Nuten auf die
Laschen der Befestigung A.
BNC-Stecker
Stecken Sie diese Fugenöffnung
auf die Antennenauflage der
Befestigung A.
LED (Leuchtet, wenn
Gleichspannung vom
angeschlossenen Gerät geliefert
wird. Leuchtet bei Verstärkung
von 10 dB grün und bei 18 dB
rot.)
