Fonctions et usage d'appareil (modèle BKT 4)
Kit résistance BKT 4, grâce au capteur de la température externe, monté dans le
radiateur
, est destiné à chauffer des locaux. En plus, il est équipé du mode TIMER
permettant de programmer le temps de fonctionnement d'appareil. Capteur
infrarouge permet la communication avec un programmateur externe DT-IR qui
élargit encore ses fonctions (p.ex. timer diurne). Toutes ces caratéristiques du
BKT 4, le rendent universel et facile dans l'usage.

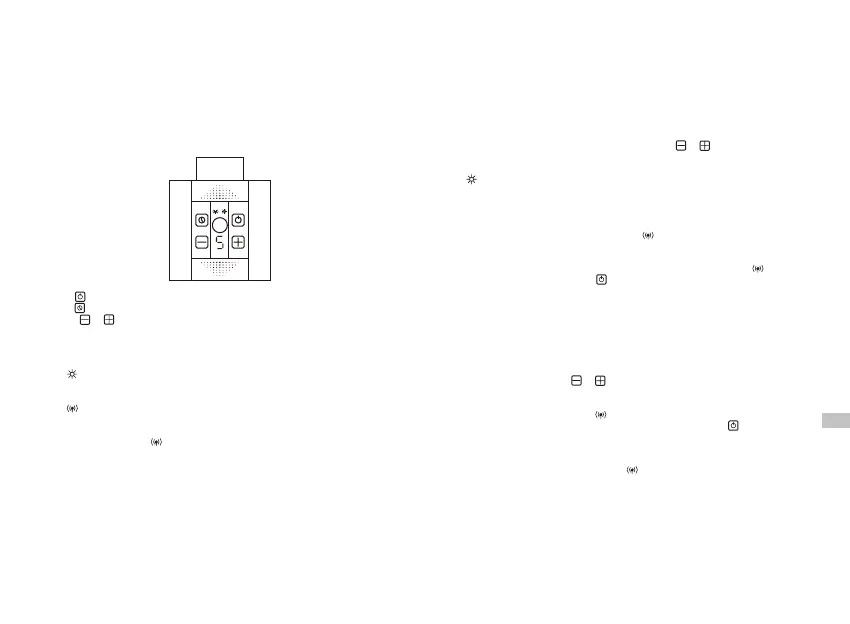

PANNEAU (touches et diodes)
Boîtier BKT 4 peut également fonctionner avec le programmateur mural externe
(p.ex. du type DT-IR1), permettant d’élargir les fonctions de base d’appareil (voir
chap. «FONCTIONNEMENT DANS LE MODE À DISTANCE»).
FONCTIONNEMENT DANS LE MODE LOCAL (sans le programmateur externe
infrarouge)
Dans le mode local il est possible de régler une de 1 valeurs de la température :
,
1, 2,…, 8, 9 qui égalent les différentes valeurs de la température ambiante dans le
local. Afin de modifier le réglage, appuyer les flches et . Valeur de réglage
signifie que le botier ne va pas chauffer. Valeurs de 1 9 églalent la température
du radiateur de 2 … 28°C.
Icne signalise l’état de chauffe actuel.
Mise en arrêt, dans le mode local de la communication à distance :
BKT 4 est programmé pour le travail ensmeble avec le programmateur externe
infrarouge. C’est la raison pour laquelle icne va clignoter en informant que le
boîtier cherche le contact avec le programmateur infrarouge.
Si utilisateur ne possède pas de programmateur IR et n’utilise le boîtier BKT 4 que
dans le mode local, il est possible d’éteindre le clignotement de l’icône en
appuyant plus longtemps la touche . Il est possible de retourner au mode à
distance de la même façon.
TRAVAIL DANS LE MODE À DISTANCE (programmation via le programmateur
externe)
Dans le mode local, la température ambiante est mésurée via le programmateur
infrarouge externe émettant vers le boîttier BKT 4 une information sur la puissance
de chauffe nécessaire pour maintenir la température réglée sur le programmateur.
Pour cette raison les touches et restent inactives.
BKT 4 une fois mis en marche, il commence à chercher le programmateur
infrarouge IR : signalisé par l’icône clignotante. Si l’icône ne clignote pas, le
mode de communication à distance est éteint. Appuyer la touche afin de le
mettre en marche.
Une fois le premier signal correct réceptionné, le boîtier BKT 4 signalise la
communication établie en allumant l’icne . Une ligne horizontale apparat sur
l’afficheur.
A partir ce de moment, la puissance de chauffe est réglée via le programmateur
externe IR.
Chaque fois la réception du message correcte, BKT 4 le signalise par une ligne
horizontale sur l’afficheur. Programmateur envoie le message aprs chaque
modification du réglage par l’utilisateur (marquage éteint) et le répte toutes les 1
FONCTION ANTI-FREEZE (protection contre le gel)
Si l’appareil est arrêté et la température ambiante descend au-dessous du seuil de
6°C, l’appareil se mettra automatiquement en marche pour protéger le radiateur
contre le gel. Appareil signalise le mode anti-freeze via le code AF sur l’afficheur.
CALIBRAGE DE CAPTEUR DE TEMPÉRATURE
Calibrage de capteur de température doit être effectué quand les indications de
capteur de température se diffèrent de la température réelle dans le local. Les
indications trop hauts ou trop basses peuvent être corrigées dans la palge -9 ..+9
dégrés. On indique la valeur de température à corriger en appuyant la touche
et ensuite via les flèches ou . La valeur choisie va être ajoutée à la valeur de
température indiquée en corrigeant sa valeur.
INTERFACE FIL-PILOTE
Boîtier SKT 3 est équipé de connection FIL PILOTE, permettant le contrôle
externe de chauffe via le programmateur compatible avec les standards
FIL PILOTE.
Boîtier SKT 3 suit toutes les 6 commandes standard :
Problème
Cause probable
Action recommandée
Appareil est branché,
afficheur LCD reste
vide.
Problème de
raccordement.
Vérifier le raccordement
du câble d'alimentation
et si la tension est
correcte.
Appareil ne chauffe pas,
code d'erreur clignote
sur l'afficheur (p.ex. E9)
Panne du capteur de
température.
Débrancher appareil,
laisser refroidir, brancher
à nouveau.
Montage incorrect de
connection boîtier
résistance.
Vérifier la connection
boîtier résistance (boîtier
doit couvrir la tête).
Appareil chauffe malgré
la mise en arrêt via la
touche .
Partie électronique en
panne.
Débrancher appareil,
laisser refroidir, brancher
à nouveau.
Si le problème se répète, contacter le Vendeur.
Signal
Commande FP
Réaction du boîtier
FP-CONFORT
Chauffe selon le réglage actuel
FP-ECO
Abaissement de la température de 3°C
(ou 3 niveaux dans le mode de
régulation de la puissance de chauffe)
FP-AF
Pas de chauffe, protéction hors-gel
mise en marche (code AF sur l'afficheur)
FP-STOP
Fonction chauffe et protéction hors-gel
éteintes. (code OF en permanence
sur l'afficheur)
3 s
300 s
7 s
300 s
FP-ECO1
FP-ECO2
Abaissement de la température de 1°C
(ou 1 niveau dans le mode de régulation
de la puissance de chauffe)
Abaissement de la température de 2°C
(ou 2 niveaux dans le mode de
régulation de la puissance de chauffe)
Quand l'appareil suit les ordes FIL PILOTE, il est également possible d'utiliser la
fonction MARCHE FORCÉE : celle –ci sera prioritaire et l'appareil fonctionnera
selon les réglages du mode MARCHE FORCÉE. Une fois le temps du mode
marche forcée terminé, appareil reprend les commandes du FP (voir → Mode
MARCHE FORCÉE ).
GUIDE DE DÉPANNAGE
Touche marche, arrt.
Touche mise en marche de la fonction timer.
Touches et ajustement d’un de 10 réglages de température.
Boîtier BKT
4 est équipé d’un indicateur numérique de température réglée et de 2
icônes :
Icône informe que la température actuelle est inférieure à celle de consigne.
Appareil chauffe afin d’atteindre la température demandée.
Icône signalise la connection infrarouge IR.
Si l’icne est allumée en permanence, communication infrarouge est corecte.
Clignotement d’icône signifie que le boîtier reste en attente de communication avec
le programmateur. Icône ne s’allume pas quand la fonction de communication à
distance est éteinte.
Construction d’appareil (résistance chauffante PTC) protège contre les brûlures,
autolimitant la température du radiateur 6°C, quel que soit le réglage actuel
( condition que la puissance de la résistance est correctement adaptée
à la puissance du radiateur).
Boîtier BKT 4 monté sur la résistance chauffante SPLIT constitue la configuration
de base et permet de profiter de toutes les fonctions de base du kit résistance (voir
chap. «FONCTIONNEMENT DANS LE MODE LOCAL»).
